1 Üzemb iztonság Ha sználati uta sítás a SIPLACE 8 0S-20/F4/ F4-6/F5 tip ushoz 98/03- as ki adás az SR .404 .xx szo ftverve rziótó 1.4 SÛRÍTETT LEVEGÕ ELLÁTÁS ÉS A NYOM ÁS LEÁL LÁS ZÁROLÁSA 1-24

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 1 Üzembiztonság

98/03-as kiadás az SR.404.xx szoftververziótól

1.4 SÛRÍTETT LEVEGÕ ELLÁTÁS ÉS A NYOMÁS LEÁLLÁS ZÁROLÁSA

1-23

 6Ó5Ë7(77/(9(*®(//È7È6e6$1<20È6

/(È//È6=È52/È6$

A sûrített levegõ üzemi nyomása rögzítetten 5.1 bar üzemi nyomásra került beállításra. Ez az érték

5.0 és 5.2 bar között ingadozhat.

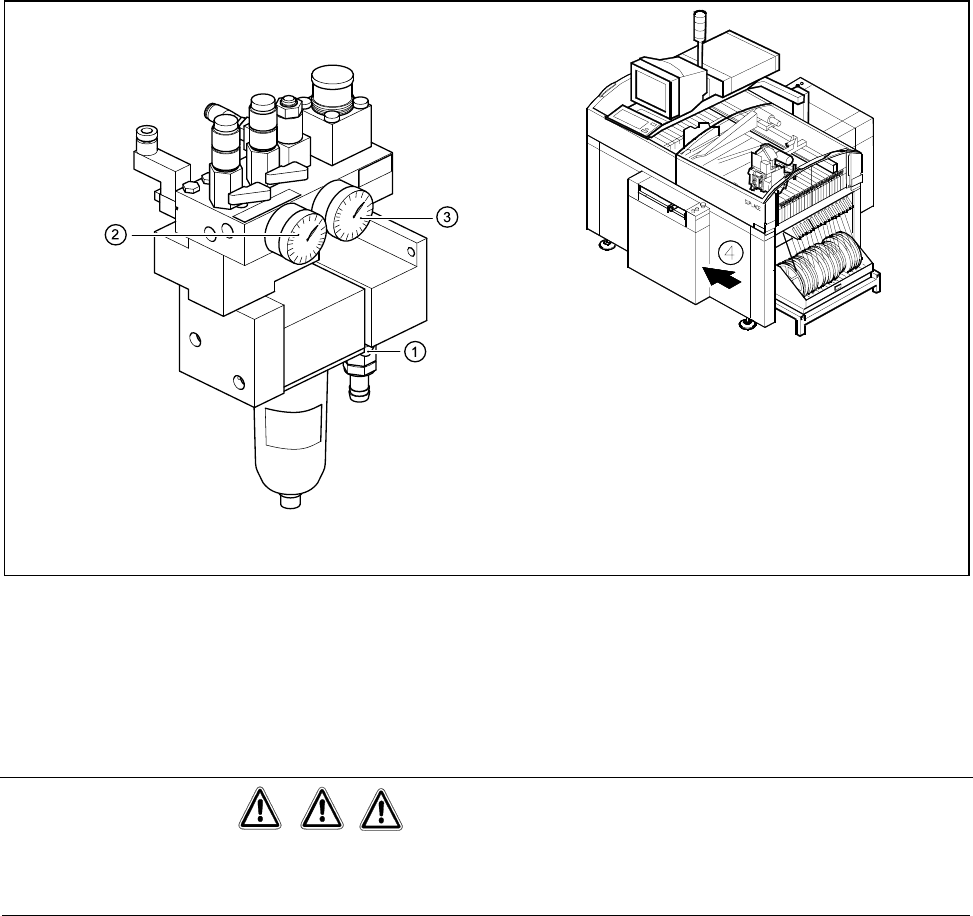

A sûrített levegõ egység helyzetét mutatja az 1.4.1 ábra 4. pozíciója. A sûrített levegõ ellátást az

automatánál az elzáró csappal lehet megszakítani (1. pozíció az 1.4.1 ábrán).

Ehhez le kell venni a borítólapot.

Az elzáró csap fogantyúját fordítsuk el a vertikális irányból a horizontális helyzetbe (1.4.1. ábra, 1.

pozíció).

Figyeljük eközben az üzemi nyomás manométert és a leállító sûrített levegõ ellátásának ma-

nométerét (1.4.1 ábra, 2. és 3. pozíció).

%HNDSFVROWDXWRPDWiQiODQ\RPiVSHUFHQEHOOEDUUDFV|NNHQ

iEUD $]DXWRPDWDVUtWHWWOHYHJ}HJ\VpJH

0DJ\DUi]DWD]iEUiKR]

1 Az elzáró csap fogantyúja a “BE” állásban van 2 Üzemnyomás manométer

3 A leállító üzemnyomási manométere 4 A sûrített levegõ pozíciója az automatán

FIGYELMEZTETÉS

Soha se oldjunk ki sûrített levegõ vezetékeket, amelyek nyomás alatt vannak. Ilyenkor fennáll a

sérülés veszélye!

1 Üzembiztonság Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

98/03-as kiadás az SR.404.xx szoftververziótó

1.4 SÛRÍTETT LEVEGÕ ELLÁTÁS ÉS A NYOMÁS LEÁLLÁS ZÁROLÁSA

1-24

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 1 Üzembiztonság

98/03-as kiadás az SR.404.xx szoftververziótól

1.5 Az automata energia állapota a fõkapcsoló kikapcsolása után

1-25

 $]DXWRPDWDHQHUJLDiOODSRWDDI}NDSFVROy

NLNDSFVROiVDXWiQ

9(6=e/<

A SIPLACE-család automatáit 3 x 400 V + 10%, 50/60 Hz-es hálózati feszültséggel láttuk el.

A berendezések egyes részei ezért életveszélyes feszültséget vezetnek - kikapcsolt fõkapcsoló

esetében is.

Éppen ezért az említett automatákkal való nem rendeltetésszerû bánásmód halálhoz, vagy súlyos

testi sérüléshez, ill. jelentõs anyagi kárhoz vezethet.

Ezért kérjük vegyék figyelembe az érvényes baleset-megelõzési és “VDE” elõírásokat (különös

tekintettel a VDE-113-ra), ill. az önök országának elõírásait.

Csak kvalifikált és képzett személyzet nyithatja fel a vezérlési és szervo egység tetejét.

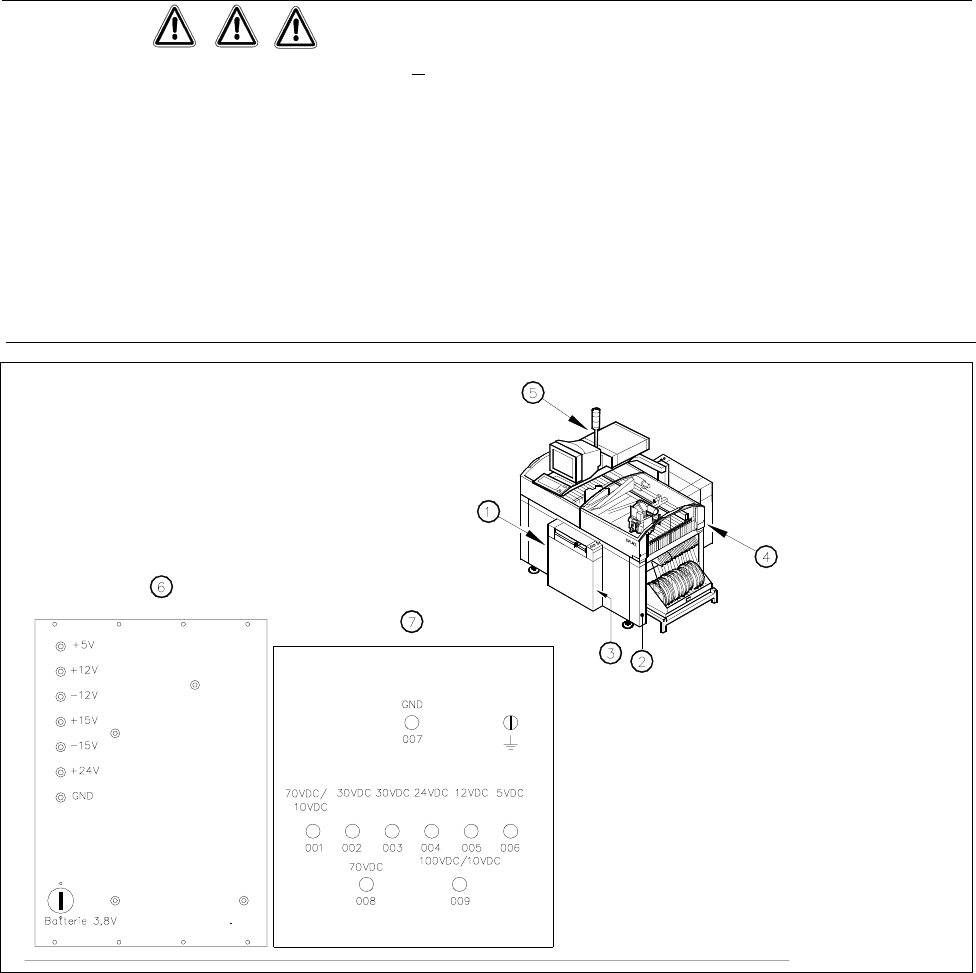

iEUD $V]HUYREHWROyHJ\VpJDYH]pUOpVEHWROyHJ\VpJDI}NDSFVROyDV]HUYL]GXJDV]pVDVUtWHWW

OHYHJ}HJ\VpJKHO\]HWHD]DXWRPDWiQ

0DJ\DUi]DWD]iEUiKR]

1 Fõkapcsoló Q1 2 Szerviz dugasz

3 Sûrített levegõ egység 4 Szervo betoló egység

5 Vezérlés betoló egység 6 A vezérlés betoló egység mérõegysége

7 A szervo betoló mérõegysége
