5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-118

$EODN

-– Külön ablak minden egyes lábacska számára

Itt az ablakokat a primer irányban definiáljuk (sötétkék) és a szekundér irányban

(világoskék), minden egyes láb mérése számára a szabálytalan és a különleges elemek

esetében.

- Kombinált ablak

Közös ablakot definiálunk az összes lábacska számára.

*ULGPpUpVLPRGXV

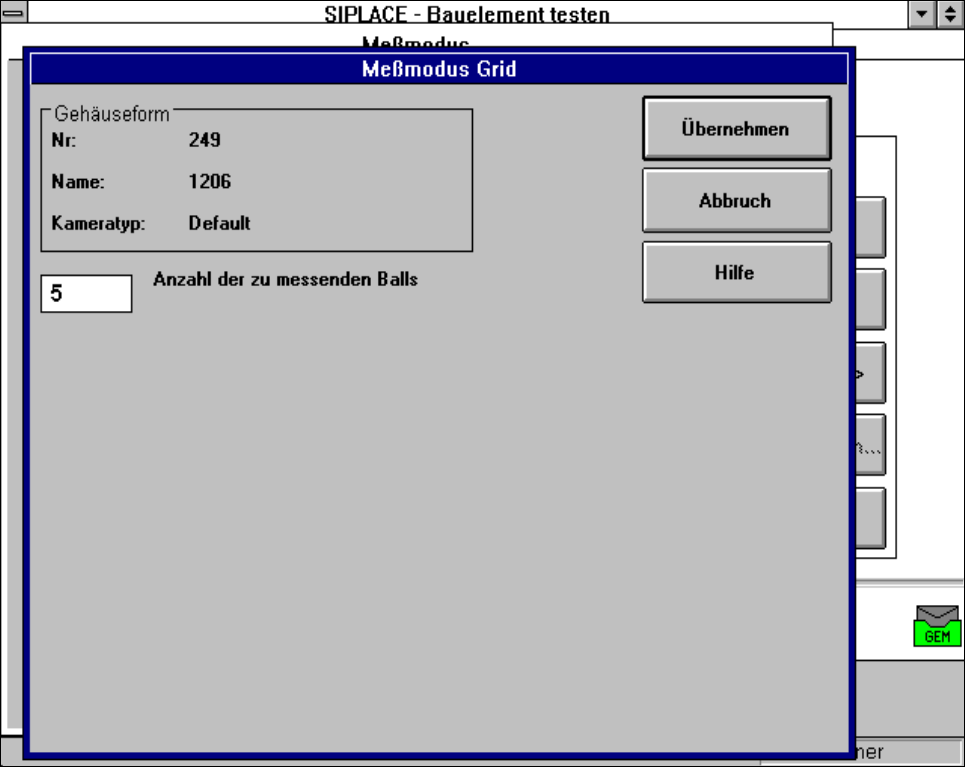

A "Beállítás" kapcsolási felületre való klikkelés után a "Grid" mérési modusban a menüben

megjelenik a "Grid" mérési modus.

iEUD0pUpVLPRGXVRSFLy*ULGPpUpVLPRGXVPHQ

Ebben a menüben a megmérendõ sarkonkénti Ball-ok számát visszük be.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-119

%DOOPpUpVLPRGXV

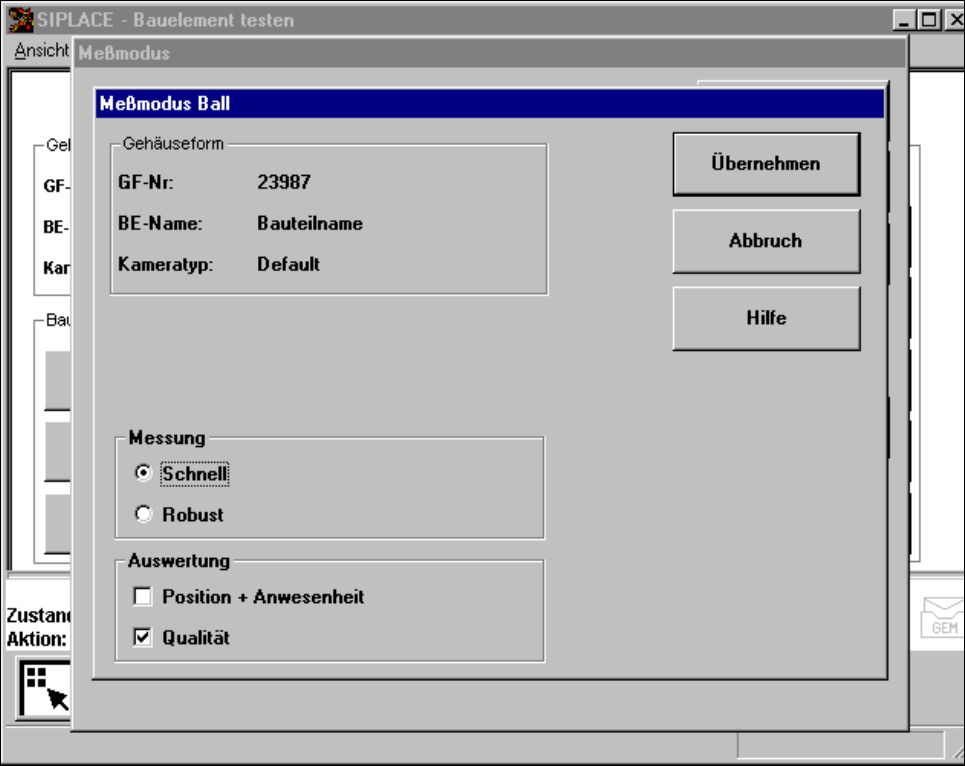

A "Beállítás" kapcsolási felületre való klikkelés után a "Ball" mérési modusban megjelenik a

"Ball" mérési modus menü.

iEUD 0pUpVL PRGXVRSFLy%DOOPpUpVLPRGXVPHQ

Ebben a menüben a következõkre van lehetõség

– A "prioritás" alatt a mérési módszer kiválasztása, ill.

– A Ball-ok pozíció és jelenléti meghatározásának a kiértékelése, ill. egy minõségi értékelés

végrehajtása.

0pUpV

Itt a következõ mérési módszerek között választhatunk:

– a profilmódszer a gyors kiértékelés számára, vagy

– a filter módszer egy robosztus mérési módszer, amely azonban több idõt igényel.

Általában elegendõ a "gyors" mérési módszer. Minõségi hiányosság esetében, ha a minõsé-

gi faktor például 50 alatt van, ajánlatos a "robosztus" mérési módszert alkalmazni.

.LpUWpNHOpV

Itt a Ball-ok pozícióját és jelenlétét tudjuk kiértékelni. Ezen kívül a mérés minõség

meghatározása is itt történik. A mérés minõsége általában jobb legyen, mint 50.

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-120

Amennyiben magas reprodukciós fokkal ültetjük be a flip-chippeket, azaz a flip-chippek op-

tikai paramétere alig tér el egymástól, akkor ajánlatos a gyors beültetés miatt a következõ

beállítás:

– Kapcsoljuk be a nagyobb Ball-okkal és nagyobb megoszlással rendelkezõ elemeknél a

pozíciónáló/jelenléti meghatározást. A "grid" mérés alapján sarkonként három Ball esetében

az elem pozíciója már elegendõ meghatározásra került és feleslegessé válik a Ball-ok jelen-

léti kiértékelése.

– Aktivizáljuk a mérés minõség meghatározását, de csak akkor ha a kezelési és termelési

hibákat fel kívánjuk ismerni.

A pozíció meghatározás mindenképpen szükséges, az egyes Ball-pozíciók jobban eltérnek

a rács struktúrától, ha tehát az egyes Ball pozíciók többé kevésbé a terv pozíció körül

szóródnak.
