9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-68
 9iNXXPI~YyNDNLHPHOpVHDNDUEDQWDUWiVV]iPiUD
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-69
0DJ\DUi]DWDiEUiKR]

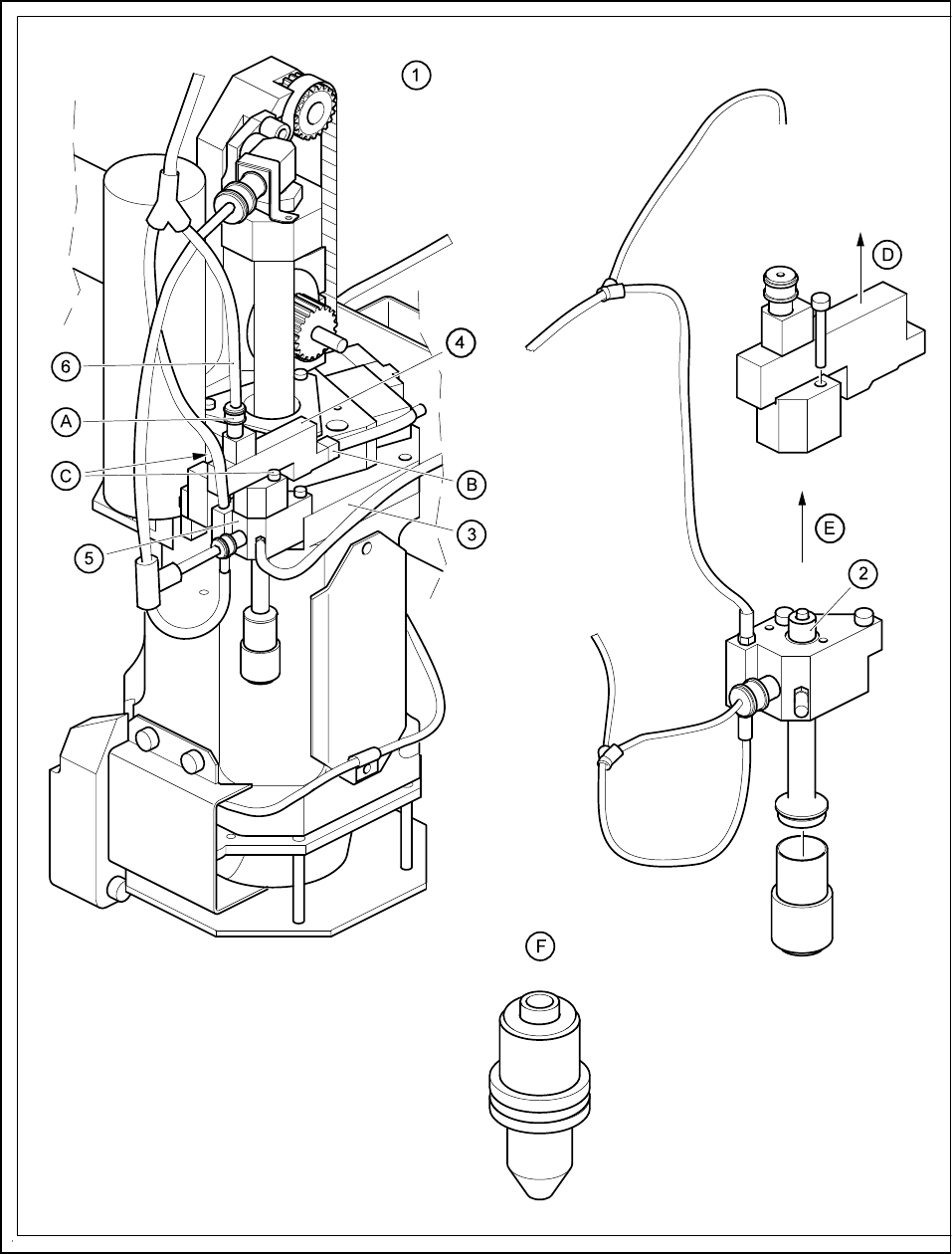

1 A beültetõ fej szerelés irányú nézete
2 Vákuum fúvóka
3IC-fej
4 Szelep (vákuum)
5Tömb
6 Sûrített levegõváltás vezetéke
0XQNDOpSpVHNDiEUiKR]
A Toljuk a feszítõfogón lévõ piros kapcsozó gyûrût lefelé és a sûrített levegõ tömlõt húzzuk le.
B Oldjuk ki a mágneses szelepen lévõ dugasz csatlakozást.
C Oldjuk ki a két hatszögletû M3-as csavart amelyek a szelep rögzítésére szolgálnak a vákuum
elõállítón.
D Emeljük a mágnes-szelepet együtt a tömbbel felfelé és le,
E Húzzuk a vákuum fúvókát függõlegesen felfelé és ki, és végezzük el a karbantartást (lásd a
9.6.5.2 részt).
F A vákuum fúvókát fordított sorrendben ismét építsük be.
iEUD $YiNXXPI~YyNDpVD]2J\UNNDUEDQWDUWiVD
0DJ\DUi]DWDiEUiKR]

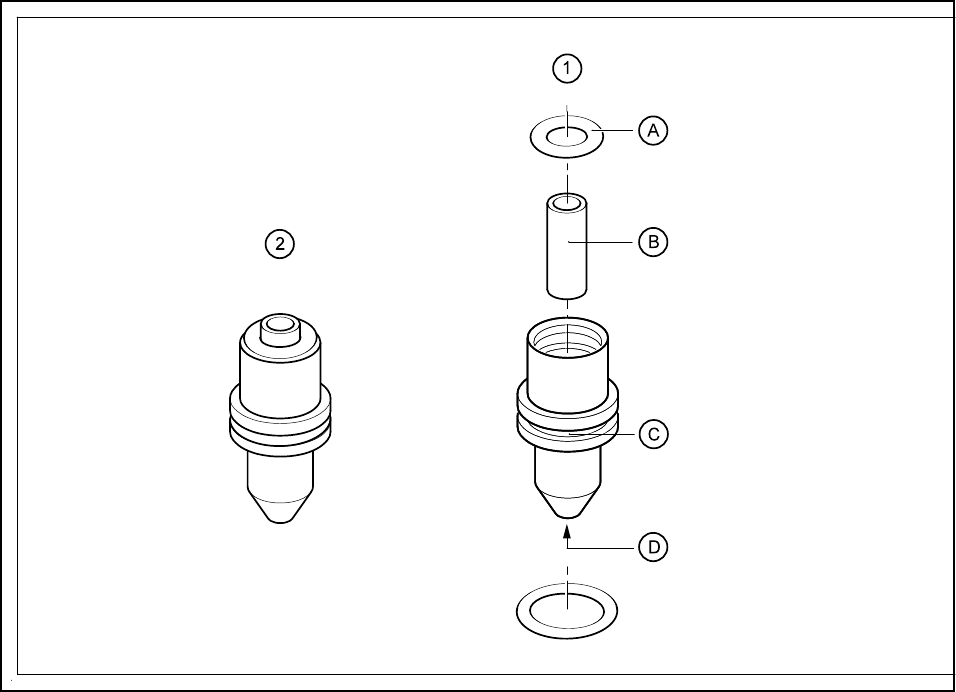

1 „A vákuum fúvóka komplett” karbantartása
2 „A vákuum fúvóka komplett” kiemelése
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-70
0XQNDOpSpVHNDiEUiKR]
A Tisztítsuk le az O-gyûrût alkohollal és takarékosan zsírozzuk be Unisilkon L250L -lel
B Tisztítsuk le a külsõ és belsõ átmérõt
C Tisztítsuk meg a gyûrûvájatot
D Tisztítsuk meg a venturi fúvókát.
- A vákuum elõállítót fordított sorrendben ismét építsük be.
- Nyissuk ki a zárócsappal a sûrített levegõt és kapcsoljuk be az automatát
- Ellenõrizzük az üzemi nyomást (lásd a 9.3.5 ábra, ill. a 9.3.6 ábra) és szereljük vissza a
fedõt a gépállványon
 $ SLSHWWDNDUEDQWDUWiVD
A pipetták karbantartását a felvételi csillag karbantartása után végezzük el.
 (O}NpV]tW}PXQNiODWRN
87$/È6
A pipetták és a membránok cikkszámát a 9.6.7 részben találjuk a 9 - 75. oldalon
0XQNDHV]N|]SLSHWWDNLV]HUHO}V]HUV]iPDFLNNV]iPWyO
Az aktuális pipettát már az „1 portál funkciók” → „IC-fej funkciók” → „Pipetta lerakás”
kiválasztásával leraktuk a pipetta cserélõbe.
- Jegyezzük fel a pipetta típusokat és a hozzá tartozó garázs-számokat. Akkor van szük-
ségünk erre a hozzárendelésre, ha a pipetta típusokat késõbb ismét behelyezzük. A
garázsszámok rögzítését mutatja a 9.6.11 ábra.
- Távolítsunk el minden pipettát a pipetta kivevõ szerszám segítségével a pipetta
cserélõbõl. Úgy járjunk el ahogy azt a 9.6.8 ábra mutatja.
0DJ\DUi]DWDiEUiKR]
1 Pipetta - kivevõ szerszám
2 Pipetta a pipetta cserélõben
3 Fordulási irány: a pipettát a pipetta cserélõbe való behelyezés után elzárni.
0XQND O pSp VH NDiEUiKR]3LSHWWDNLY pWHO
A Helyezzük rá a szerszámot a pipettára.
B A pipetta cserélõen a pipetta kinyitására fordítsuk el a szerszámot az óramutató járásának
megfelelõ irányba
C A kinyitott pipettát a szerszámmal felfelé emeljük ki.
D Tartsuk meg a pipettát és a szerszámot fordítsuk az óramutató járásával ellenkezõ irányba.
