Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól
10.4 Üres szalagvágó berendezés a SIPLACE 80S-20/F
4
/F
4
-6 -automatán
10-15
 hUHVV]DODJYiJyEHUHQGH]pV
D6,3/$&(6)
)
DXWRPDWiQ
 ÈOWDOiQRVWXGQLYDOyN
A SIPLACE 80S-20/F
4
beültetõ automata mindkét elemasztal beépítési helyén egy üres sza-
lagvágó készülékkel kerül felszerelésre. Az üres szalagvágó készülék a szalaghulladék
szétvágására szolgál. A szalag szétvágott darabjai egy hulladéktartóba esnek az elemasz-
tal alatt.
- Naponta ürítsük a hulladéktartót.
iEUD hUHVV]DODJ YiJyE HUHQG H]pV
0DJ\DUi]DWDiEUiKR]
1 Vágótárcsa
2 A fogszíj a vágótárcsa számára
3 Vágóél
4 Meghajtó fogszíj
5 Meghajtó motor
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
10.4 Üres szalagvágó berendezés a SIPLACE 80S-20/F
4
/F
4
-6 -automatán
10-16
  $V]D ODJEHK HO\H]pVHDYiJyEHUHQGH]pV EH
87$/È6
A SIPLACE 80S-20/F
4
beültetõ automatán csak az adott automatához való szalag beviteli
modult használjuk. A bevezetõ modul elõtt található egy üres szalag csatorna, amelyben az
üres szalagok vezetésre kerülnek.
- A szalagot, mint ahogy azt a megfelelõ részben leírtuk, fûzze a szállítóba.
- Az üres szalagot, mint azt a 10.4.2 ábra mutatja, vezessük be a vágóberendezés üres
szalag csatornájába.
iEUD $V]DODJEHKHO\H]pVHDYiJyEHUHQGH]pVEH
-0DJ\DUi]DWDiEUiKR]
1 Üres szalag csatorna
2 Üres szalag
3 Szalagbevezetõ modul
4 A vágóberendezés
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól
10.5 Szalag konténer (új egység)
10-17
 6]DODJNRQWpQHU~MHJ\VpJ
 ÈOWDOiQRVWXGQLYDOyN
A tekercsek 15”-ig terjedõ tekercsátmérõvel használhatóak.
  ÈWWHNLQWpV

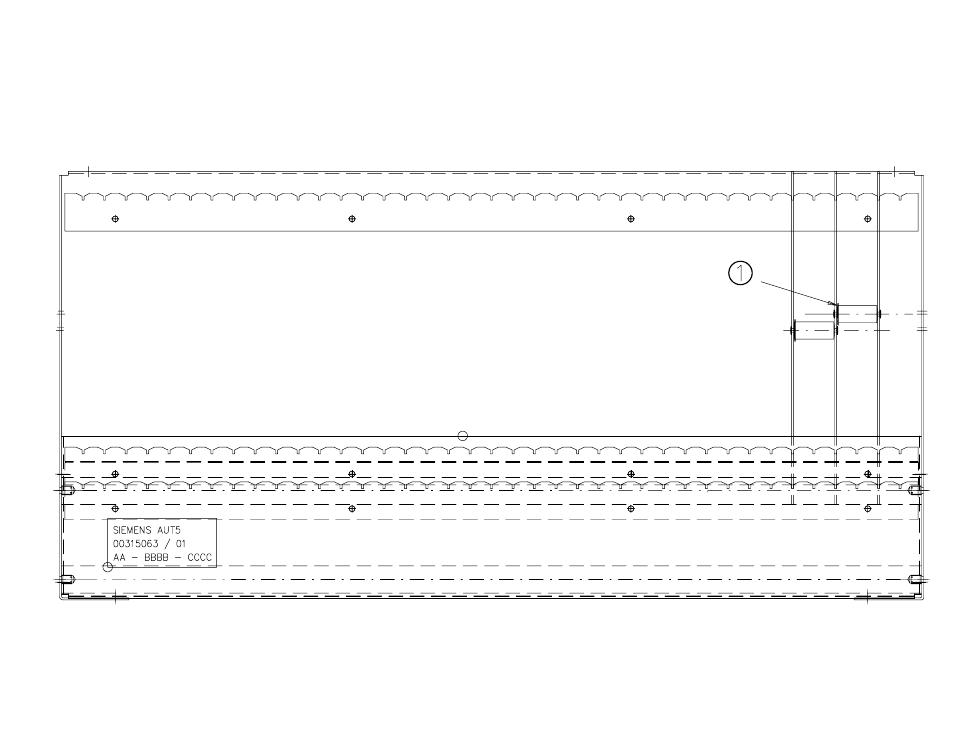

iEUD6]DODJNRQWpQHUIHOOQp]HW
0DJ\DUi]DWDiEUiKR]
1 A dugasztengelyek a szalagmodulokhoz hozzárendelve
- A köztes lemezek felosztási távolsága felezõdik (15,8 mm)
- Maximum 15”-ig terjedõ tekercs átmérõ dolgozható fel.
- A 15”-os tekercsek csak a felsõ résben, vagy feltéten a rúdon
- A válaszfalak hátrafelé kompatibilisek.
