Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 6 Mi a teendõ..

98/03-as kiadás az SR.404.xx szoftververziótól

6.7 Ha a felszerszámozást cseréljük

6-13

 +D DIHOV]HUV ]iPR]iVWFVHUpOMN

A szerszámcsere elõtt hívjuk le a sorszámítógép nyomtatóján a tevékenység leírásával ellá-

tott felszerszámozást le, mint az az “UNIX-sorszámítógép” használati utasításában leírásra

került.

 0LW NHOO HJ\E HDGy PRGX OFVHU pQpO ILJ \HOHPE HYHQQL

- Óvatosan menjünk a bevezetõ modulokkal, amikor ezeket alkalmazzuk az elemasztalon

és onnan eltávolítjuk. Ne üssük a bevezetõ modul rárakó felületét az elemasztal

széleihez.s

- A bevezetõ modulok felrakó felületeit tisztítsuk meg.

-Távolítsuk el az ott szabadon lévõ elemeket.

-Távolítsuk el az esetleg ottmaradó gumibetéteket, vagy szennyezõdéseket a bev-

ezetõ modul felrakó felületérõl.

- Tisztítsuk le az elemasztalokat.

-Porszívóval szívjuk le a felületet, vagy használjunk erre a célra rövidszõrû ecseteket.

6e5h/e6,9(6=e/<

Kerüljük el, hogy az elemasztal mágneses sinein az elemeket ujjunkkal távolítsuk el.

Eközben ugyanis a finom fémszilánkok sérülést okozhatnak. Használjunk erre a célra ecse-

tet.

 0L WNHOO HJ\HOHPDV]WDOFVHUpQpO I LJ\HO HPEHYHQQL

- A felszerelési tervnek megfelelõen a bevezetõ modulokat a külsõ felszerelési helyre

helyezzük. Vegyük figyelembe a 6.6 rész elõfelszerszámozási utasításait.

- Ügyeljünk arra, hogy az automata csúszó síneinek a felrakó felületei tiszták legyenek,

lásd 6.7.1 rész), ha az elemasztalokat is alkalmazzuk.

87$/È6

Az elemcserélõ asztalokat óvatosan és ne nagy lendülettel toljuk be az automatába. Amen-

nyiben ugyanis az elemcserélõ asztal összeütközik a pipettacserélõvel, akkor az elállítódik

és ilyenkor újonnan kellene kalibrálni.

6 Mi a teendõ.. Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

98/03-as kiadás az SR.404.xx szoftververziótól

6.7 Ha a felszerszámozást cseréljük

6-14

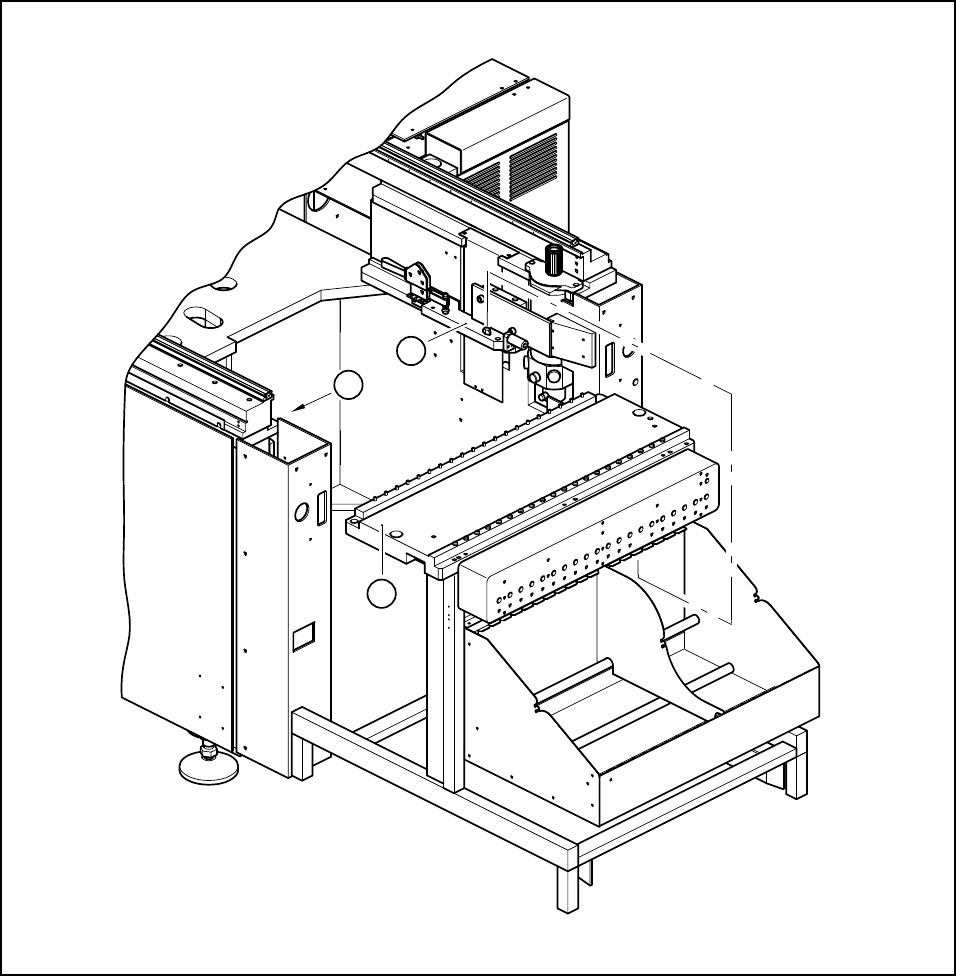

iEUD $ FV~V] yVLQ HNIHOUDNyIHOOHWHD]DV]WDOWLV]WtWiViQiO

 0HJMHJ\]pVHNDiEUiKR]

1 Elemcserélõ asztal

2 A csúszósinek felrakó felülete az asztal tisztításánál

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 6 Mi a teendõ..

98/03-as kiadás az SR.404.xx szoftververziótól

6. 8 Hogy lehet sávhibát elkerülni

6-15

 +RJ\OHKHWViYK LEiWHONHUOQL

- Ügyeljünk arra, hogy a bevezetõ modul területe tiszta legyen és ne maradjon szabad

elem a bevezetõ modul területén, ill. a bevezetõ modul alatt.

- Gondoskodjunk arról, hogy a bevezetõ modul beállító felületei és különösen az elemasz-

talok mágneses rudjai tiszták és egyenesek legyenek.

- Idõben töltsük utána az elemeket.

- Idõben gondoskodjunk a szalagok utánpótlásáról. Ez általában azt jelenti, hogy

készítsük elõ az utántöltéshez az anyagot amikor még kb. 1.5 m szalag található a

tekercsen.

- Óvatosan bánjunk a bevezetõ modullal, amikor használjuk az elemasztalon, vagy onnan

eltávolítjuk. Itt precíziós készülékekrõl van ugyanis szó.

- Ügyeljünk a bevezetõ modul alkalmazásakor arra, hogy véletlenségbõl ne nyomjuk meg

a program gombot. Ezáltal például a 8 mm-es S-bevezetõ modulnál ugyanis az üte-

mezés 4mm-rõl 2 mm-re állítódhat el.

- Zárjuk be a bevezetõ modul ajtaját, mert nyitott állapotban könnyebben megsérülhet.

- A 8 mm-es S-bevezetõ modulnál ügyeljünk arra, a <3 mm-es elemek az érkeztetési

pozíció elülsõ részére a <3 mm elemek pedig az érkeztetõ pozíció hátsó részére

érkeznek.

- Ellenõrizzük, hogy a bevezetõ modul minden dugasza megfelelõ helyen került-e csatla-

koztatásra.

 [PPHVEHYH]HW}PRGXOQiO

- Ellenõrizzük külsõ sérülés szempontjából a modulokat.

-- Sérült-e a tetõ?

-- Eldeformálódott-e a fólia lehúzó tetõ?

-- A szalagrugó eldeformálódott-e, vagy kinyúlt-e?

Lássuk el a modulokat a megfelelõ hibajelzésekkel és cseréljük ki azokat.

- Készítjük elõ a fólia-lehúzást.

- Ellenõrizzük a fólia-lehúzó erõt.

-- Amennyiben behúzásra kerül a fólia, akkor növekszik a lehúzó erõ.

-- Amennyiben elszakad a fólia, akkor a lehúzót erõt állítsuk gyengébbre.

- Amennyiben a lehúzó görgõk nehezen mûködnek, akkor tisztítsuk meg, vagy adjusztál-

juk ezeket újból

- A lehúzó görgõket idõben cseréljük ki üresekre és az üres görgõket készítsük elõ a gép

mellé.

- Ellenõrizzük, hogy a szalaglehúzó fóliát a kis átirányító görgõ fölé helyeztük-e.

- Ellenõrizzük, hogy a szalaglehúzó fólia elfordításra került-e.
