5.V izuális funkció k Használati ut asítás a SIPLACE 80S-20/F4/F4 -6/F5 ti pushoz 5.6 Az el emek tesztelé se 98/03-as kiadás a z SR.404.xx szo ftververziótól 5-80  ³+i]IRUP DEHW|OWpV´RSFLy UT ALÁS A “Házforma tö…

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-79

 ³.DPHUDWtSXV´RSFLy

UTALÁS

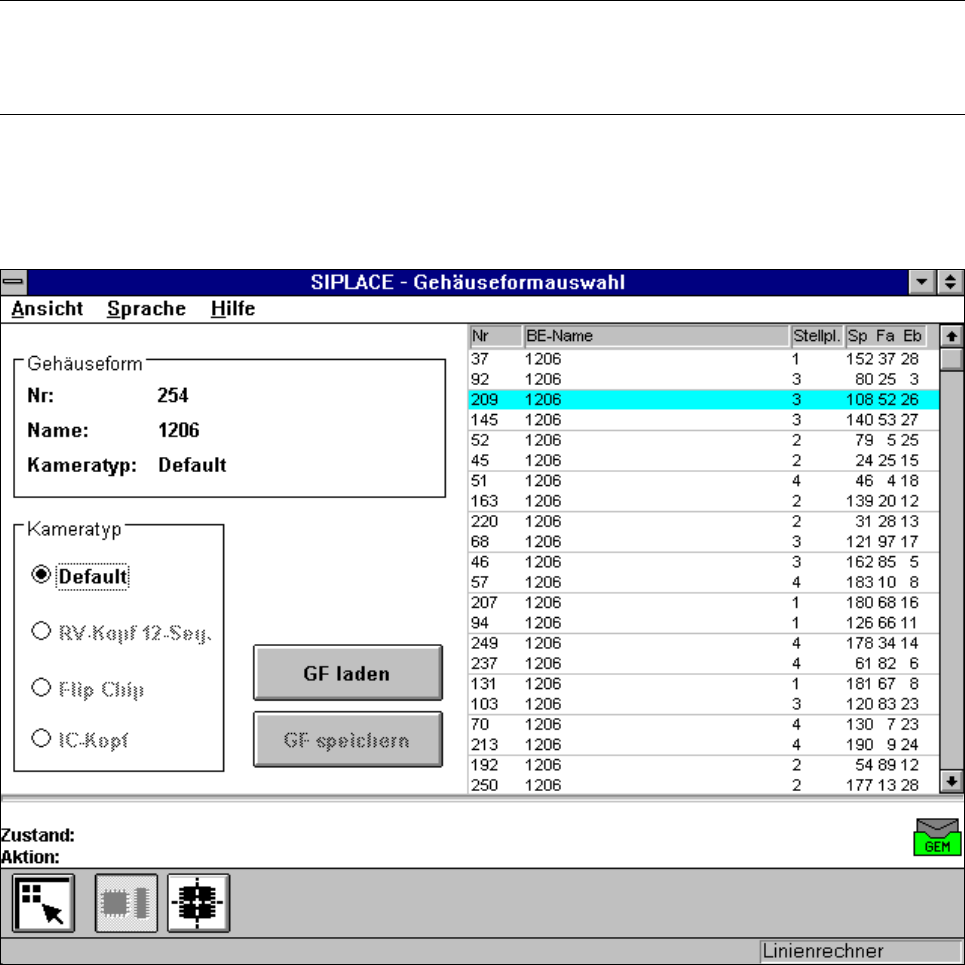

A különbözõ kameratípusok kiválasztására szolgáló gombokra csak a 80F

, 80F

-6, ill.

80F

-automatáknál lehet klikkelni (5.10. rész, 5 - 157. oldal).

A 80S-20 automatánál minden portál számára csak egy kameratípus adott, amellyel az ele-

meket optikailag centrírozni lehet. Ezért a “Default” kapcsolási gomb már rögzített. Ezt arról

lehet felismerni, hogy a kapcsolási gomb pontja fekete. Minden egyéb kameratípus szürkév-

el satírozott.

iEUD ³+i]IRUPDNLYiODV]WiV´PHQD³.DPHUDWtSXV´RSFLy

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-80

 ³+i]IRUPDEHW|OWpV´RSFLy

UTALÁS

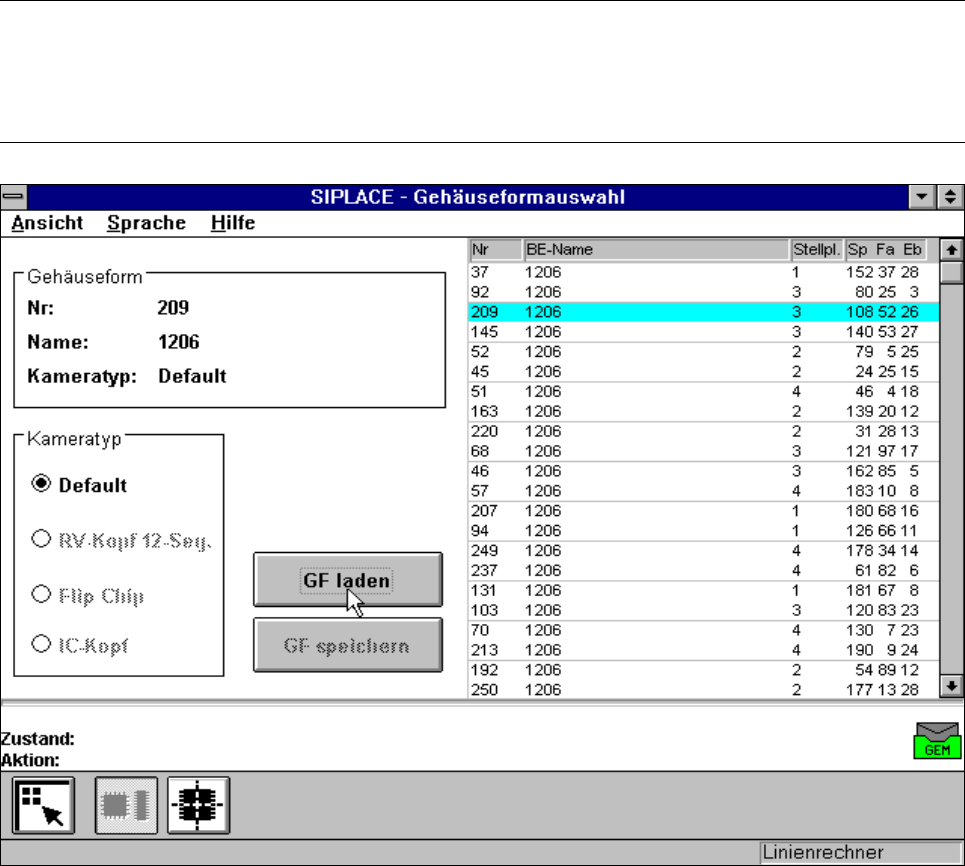

A “Házforma töltés” opció lehívásakor elõször a “Házforma változtatás tárolása” kiválasztási

boksz jelenik meg, hogy ha elõtte már dolgoztunk egy házformával (lásd 5.6.4. ábra, 5 - 78

oldal).

iEUD ³+i]IRUPDNLYiODV]WiV´PHQD³+i]IRUPDW|OWpV´RSFLy

Amennyiben tárolni akarunk, akkor a házforma adattár átvitelre kerül a sorszámító gépre.

Ezután a lehívás után az éppen megmunkálás alatt lévõ elem ledobásra kerül és a házforma

numerikus listája pedig aktualizálásra.

- Az egérrel a lista-mezõbõl válasszunk ki egy meghatározott házformát. A kiválasztott

házforma cián-színnel kerül kijelölésre.

- Klikkeljünk a “Házforma töltés” mezõre. A “Házforma” kijelzõ mezõben megjelennek a

házforma nevek és a házforma számok.

Az állomás számítógép a sorszámítógéptõl lekéri a kiválasztott házforma adatait. Az inter-

preter elõkészíti az adatokat és generálja a teaching-parancsot. Ezzel a paranccsal egyide-

jûleg az elõkészített házadatok az MVS rendszerbe kerülnek töltésre (Vizuális Kiértékelõ

Rendszer).

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-81

 ³+i]IRUPDWiUROiVD´RSFLy

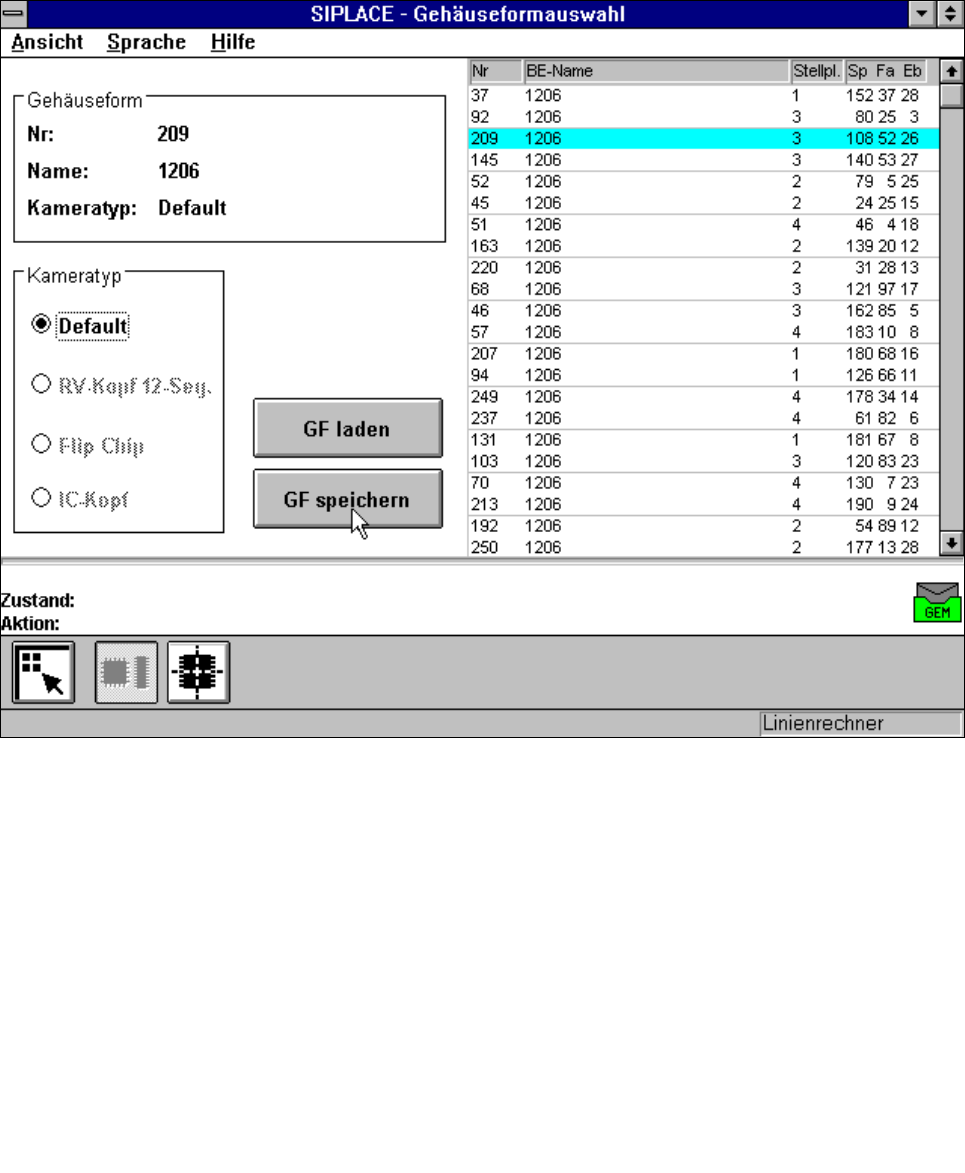

Ezzel az opcióval lehetõségünk van arra, hogy a házformákat megváltoztatott paramé-

tereikkel tároljuk. A kapcsolási felület akkor válik aktívvá, ha a házforma adatokat megvál-

toztattuk.

iEUD ³+i]IRUPDNLYiODV]WiV´PHQ³+i]IRUPDWiUROiV´RSFLy

 ³(OHPWHV]WHOpV´PHQ

Az “Elem-tesztelés” ikonokra való klikkeléssel a menü kinyit. Mint azt az ábra mutatja, cso-

portosítva a következõ opciók állnak rendelkezésre:

Elem Házforma változtatás

- Érkeztetés - Megvilágítás

- Ábrázolás - Házdimenzió

- Vizsgálat - Lábdimenzió

- Mérés - Ball-leképezés

- Kép tárolás - Táblázat

- Kiértékelési idõ - Elemtípus beállítás ( csak a 80F-automatánál, lásd 5.10 rész, az

5-157 oldaltól)

- Mérési módusz
