A SIPLACE 80F
4
-6-automaták egyszeri portál-rendszerén (lásd 5.1.8, 5) találhatók a 6-os
revolverfej és az IC-beültetõfej. A revolver beültetõfej kamerarendszerrel került ellátásra az
elem helyzetfelismerés számára. (Lásd. 5.1.9 ábra, 5 - 12 oldal). Az IC-beültetõfej elemhe-
lyzet felismerésérõ kamerarendszereit (maximum 2), a gépállványzatra kerültek rögzítésre
(lásd 5.1.6 ábra, 5 - 9 oldal).

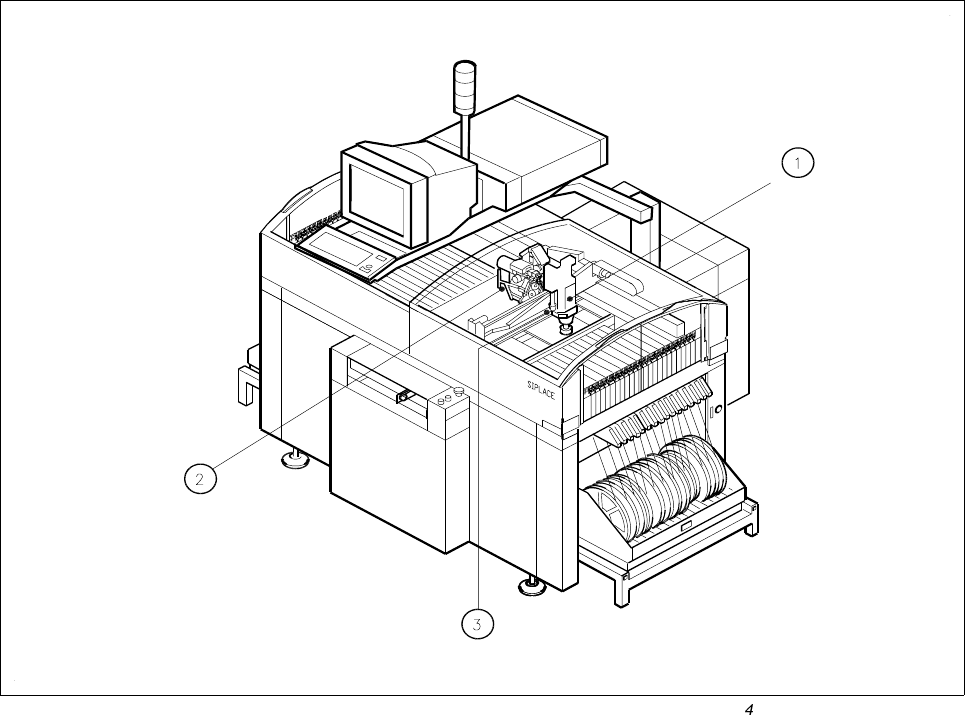

iEUD $EHOWHW}IHMHNpVDQ\iNODSYL]XiOLVUHQGV]HUKHO\]HWHD6,3/$&() -6- beültetõ automatán
0DJ\DUi]DWD]iEUiKR]
1 IC-beültetõfej 2 6-os revolver beültetõfej
3 Nyáklap kamera a portál alsó részén
A 6-os revolverfejjel 32 mm x 32 mm nagyságig terjedõ standard elemeket lehet optikailag
centrírozni és beültetni (lásd 5.1.9. ábra, 5 - 12 oldal).
Az IC-fejjel és az IC-vizuális rendszerrel 55 mm x 55 mm nagyságig terjedõ elemeket lehet
optikailag centrírozni és beültetni (IC-vizuális rendszer). Az FC-vizuális rendszerrel 20 mm
x 20 mm-ig terjedõ nagyságú elemeket lehet optikailag centrírozni (lásd 5.1.6 ábra, 5 - 9 old-
al).
A nyáklap helyzetfelismerésére szolgáló kamerarendszer a portál alsó részén található. Ez
standardszerûen centrírozza a nyáklapokat a minimum 50 mm x 50 mm-tõl 460 mm x 460
mm-ig terjedõ nagyságrendszerben, opcionálisan az 508 mm-tõl 460 mm-ig terjedõ
nagyságban is. A nyáklap vastagság mindeközben 0,5 mm és 3 mm között mozoghat .
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.1 A vizuális rendszer 98/03-as kiadás az SR.404.xx szoftververziótól
áttekintése a SIPLACE 80S-20/F4/F4-6/F5 automatán
5-12

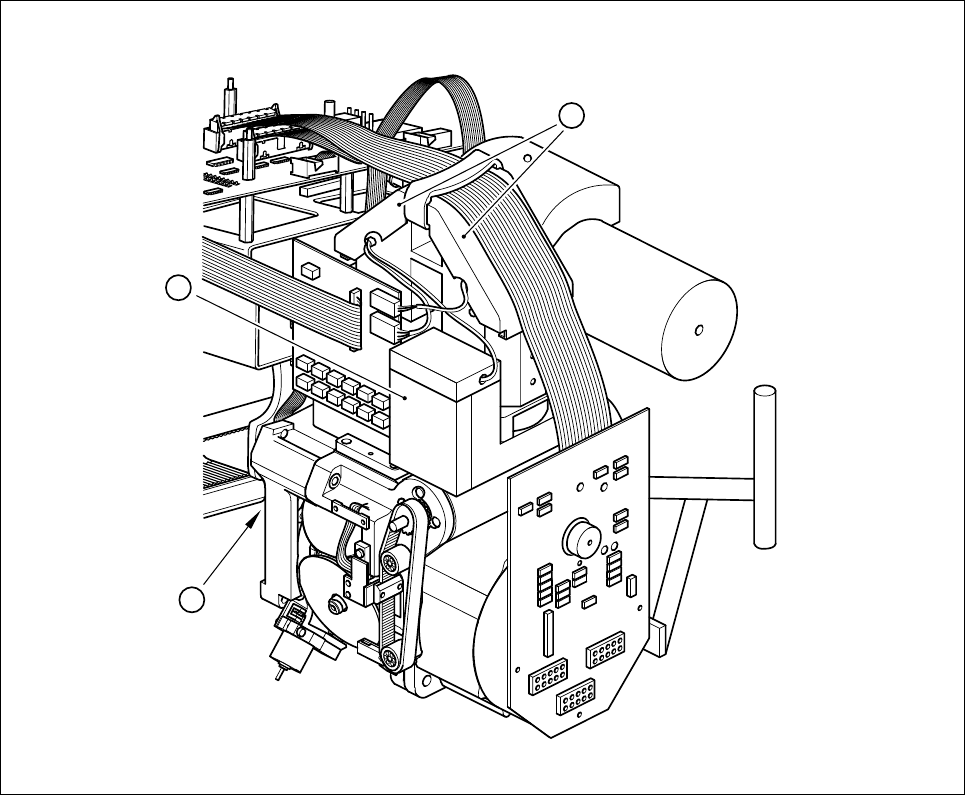

iEUD .DPHUDUHQGV]HUHNDQ\iNODSpVD]HOOiWyKHO\]HWIHOLVPHUpVpUHDRVUHYROYHUIHMHQD])
DXWRPDWiQiO
0DJ\DUi]DWD]iEUiKR]
1 Átirányító tükör és elem optika 2 Elem-kamera
3 Nyáklap kamera a portál alsó részén
A kiértékelési egység (ICOS-MVS- rendszer) az automata vezérlésbetoló egységén került
elhelyezésre (lásd 5.1.10 ábra, 5 - 13 oldal), amely a nyáklap és elem-kamera rendszer
jelzéseit dolgozza fel és értékeli ki a 6-os revolverfej és az IC-beültetõfej vonatkozásában.
A tervszám eltérésekbõl korrektúra értékek jönnek ki, amelyek ismételten beadásra kerülnek
a beültetési pozíciók és fordulási szögek újbóli kiszámításakor a beültetendõ elemeknél.

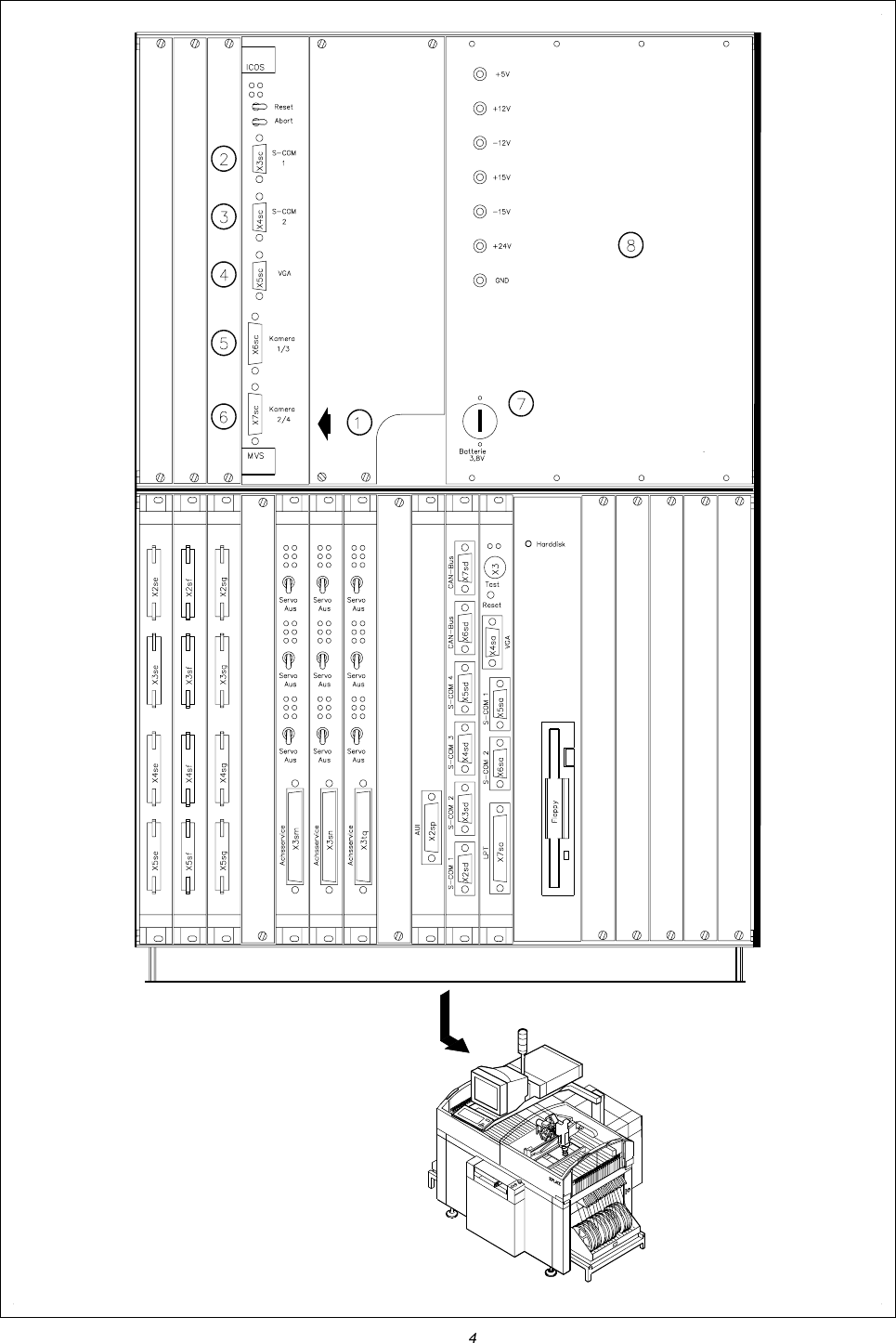

0DJ\DUi]DWD]iEUiKR]
1 Vizuális rendszer, nyáklap és elem-vizuális
értékelési egység 2 COM1
3 COM2 4 Képernyõ-csatlakozás
5 Kameracsatlakozás 6 Kameracsatlakozás
1 Nyáklap kamera 2 IC-fej-kamera
3 Elem-kamera 6-os revolverfej 4 FC-kamera, IC-fe
7 Elem 8 Hálózati egység
3
1
2
