Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-89

A Flip-chippeknél a Ball-ok szabálytalanul kerültek elrendezésre az elem-testen. Minden

egyes csatlakozás koordinátáját ezért egyenként kell megállapítani.

A 80F

, 80F

-6, ill. 80F

-automaták IC-feje a BGA-kat, ill. flip-chippeket elhozza a tárakból.

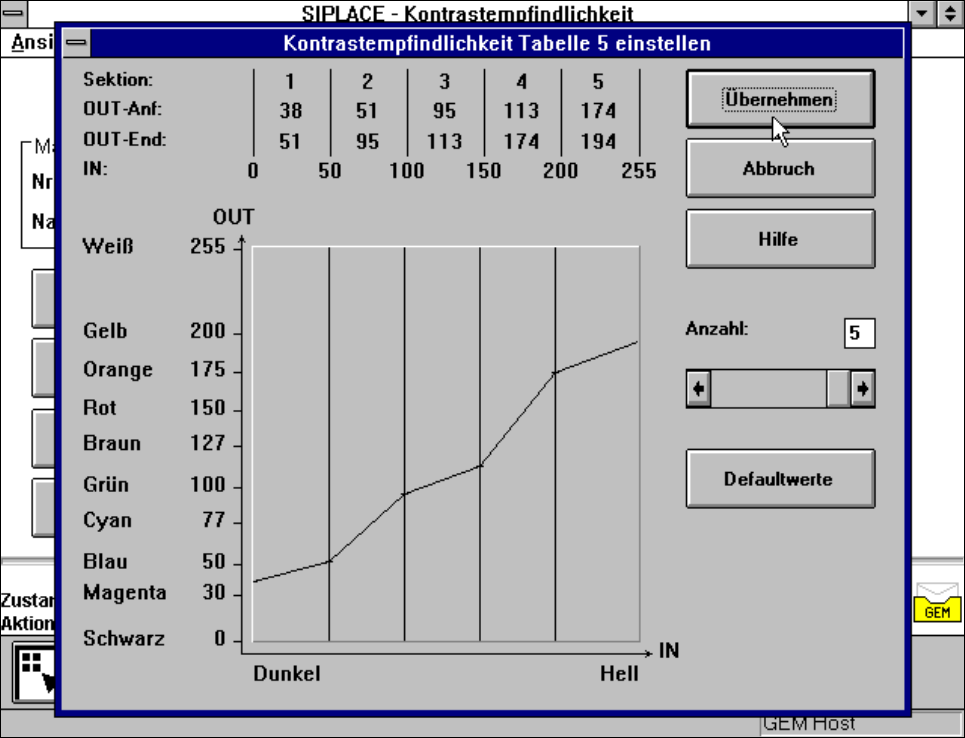

A BGA-k, vagy a flip-chippek optikai centrírozására azonban az eddig a konvencionális ele-

mekre alkalmazott kiértékelési eljárás már nem elegendõ. Ezért új kiértékelési eljárást és új

megvilágítási technikát fejlesztettünk ki az IC-kamerákon, ill. FC-kamerákon, hogy az ele-

meknek ezt az új generációját is centrírozni tudjuk. A BGA-k és a flip-chippek, amelyeket op-

tikailag nem lehet centrírozni, az IC-fej ismét vissza helyezi a tárakba.

iEUD³(OHPWHV]WHOpV´PHQ³(OHPPpUpV´YLGHyNpS

Optikai mérés a lábacska csatlakozással rendelkezõ hagyományos elemeknél a 80F

, 80F

6, ill. 80F

-beültetõ automatáknál

A kereszt megmutatja az elemek súlypontját. Az elem körvonalát színessel emeljük ki.

A mérési értékek az elem geometriai paramétereit mutatják, vagyis:

- Lábacska eltérés

A lábacska eltérés értéke kiadásra kerül, ha a “Lead driven” moduszt választottuk.

- Felosztás

Az érték akkor kerül kiadásra, hogy ha a “Corner driven” mérési modusz, mint utolsó

mérési lépés válik aktívvá.

- Lábacska mennyiség (szám)

- x/y eltolódás

- Ortogonalitás

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-90

- Az elem méretei

- Elfordulási szög

- A mérés minõségének tényezõje.

Az ESC-vel elhagyjuk ezt az opciót, a videókép elkapcsolásra kerül. Ismét az “Elem-tesz-

telés” menü jelenik meg a képernyõn.

Az ütemezett üzemelésben az egyes mérési lépések szín kivitelezése (overlay)

1. Size Driven Mode

A mérési módszerek definícióját az 5.6.4.14 részben, az 5 - 109. oldaltól találhatjuk.

Ezt a mérési módot a rotáló ablakokból ismerjük fel az elem-széleknél.

Eljárás

I. A keresõablakon belül az x- és y- irányba leképezõdnek a profilok. Az ebbõl kialakult

vonalak segítségével és egy geometriai filterrel az elem nagy vonalakban történõ helyzete

meghatározásra kerül.

II. Az ablak rotál az elem szélek körül. Minden ablak számára meghatározásra kerül a profil

és a vonalak. A vonalak összege mérce arra nézve, hogy az ablak-szög megegyezik-e az

elem helyzetével.

Amennyiben a vonalak összege eléri a maximumot, akkor az elem-szög helyzete megadás-

ra kerül.

III. A II. pont alatt meghatározott szög az 1. lépésben (I) megismétlésre kerül. Ekkor az elem

pozíciója x- és y-irányban pontosabban meghatározott.

Téglalapok:

zöld:x- és y-felvételi tolerancia

narancssárga:az állomás által küldött elem dimenziók és toleranciák

kék:keresõ ablak a helyzetfelismerés számára

Megjegyzések:

1. A megtalált elem pozíció a zöld téglalapon belül legyen, különben az elem nem kerül

beültetésre.

Minden méréslépés számára érvényes!

2. Az elemnek a narancssárga ablakon belül kell lennie, különben a mérési eredményeket

meg lehet kérdõjelezni.

3. A keresõ ablak ugyanolyan irányban legyen, mint az elem és legyen ennél nagyobb.

Vonalak:

Piros:Az elem megtalált széle

Megjegyzés:

A piros vonalakat gyakran más vonalak lefedik és esetleg nem ismerhetõk fel kellõ képen.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-91

Overlay:

Szürke:Profil a mindenkori integrációs irányban

Kék:Gradiensek a fenti profilból

Sárga:A geometriai filter eredménye

Piros:Interpolációs határok a helyzet meghatározására

Világoskék:Az interpoláció eredményenyíl - helyzet

Megjegyzések:

Az interpolációs eredmény a geometriai filter maximuma környékén legyen.

Kereszt:

Fehér:A helyzetfelismerés eredménye -- x/yszög,

Grafika:

A szögkeresés eredmény funkciója (rotáló ablak).

Megjegyzések:

A minimum (megfelel a gradiensek összege maximumának) a nem interpolált szög-

pozíciót adja meg. A végeredmény (interpolációval) egy világoskék vonallal kerül kijelzésre.

A grafika pontosságát a monitor felbontása korlátozza.

2. Row Driven Mode

A mérési módszer definícióját az 5.6.4.14 részben az 5 - 109. oldaltól találjuk meg.

Ezt a mérési módszert néhány ablaknál egy lábacska-sor középsõ lábainál ismerhetjük fel.

Eljárás:

I. A helyzetfelismerés a lábirányhoz képest függõlegesen történik profilképzéssel. Ezáltal

felismerhetõek az elem szélei.

II. Két plusz ablakkal az elem szöghelyzete jeleníthetõ meg.

Téglalapok:

zöld: x- és y-felvételi tolerancia

világoskék:$. 2-tõl 4 keresõ ablak a helyzetfelismerés számra.

Ezeket a lábacska

sorok középsõ lábainál helyezzük el.

% 2 plusz keresõ ablak a szögmérés számára.

Mindkét ablak abban a

lábsorban helyezkedik el.

Csillag:

narancssárga:A nagybani keresés eredménye

Megjegyzés:

A csillag a pozíciót láb-irányban adja meg. A mérési algoritmus kiválasztásának meg-

felelõen a láb közepe és hegye kerül kijelzésre
