Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés

98/03-as kiadás az SR.404.xx szoftververziótól 10.6 Wafflepack cserélõ

10-21

 $ :DIIOHSDFNFVHUpO}HOYH

A SIPLACE 80F gépen a Wafflepack cserélõvel lehetséges 28 tárig bezárólag tárolni és tel-

jesen automatikusan cserélni. A tár-tartó (szint) a lapos tárak számára növekszik, lentrõl

felfelé és végig számozott (1 - 28).

A tár tároló vertikális irányban mozog, addig, amíg a kiválasztott szint a horizontális tengely

tartományában nem található. A horizontális tengely ezután kiemeli a szintrõl a tár-hordozót

és a tárhordozót a beültetõ fej számára hozzáférhetõ tartományba viszi.

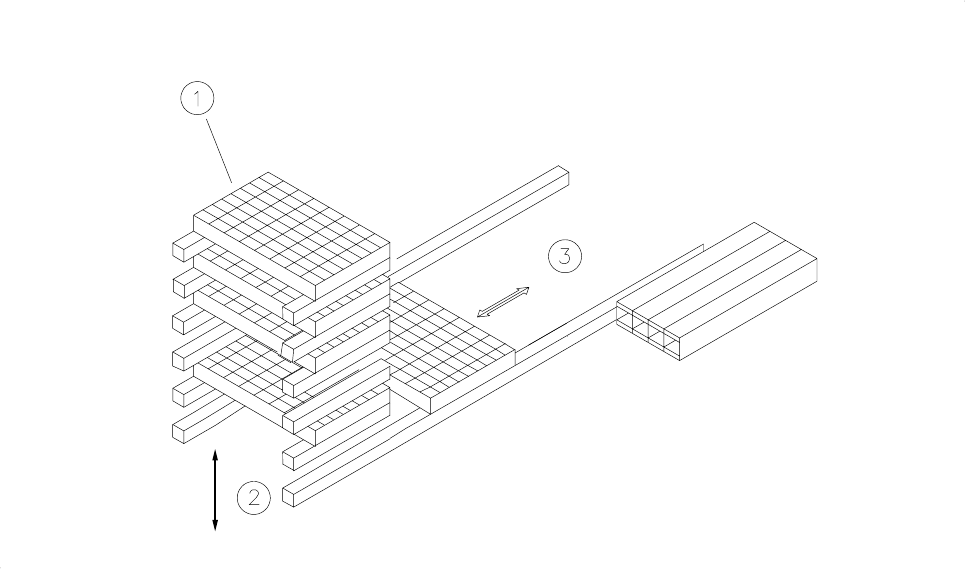

A következõ 10.6.2 ábra bemutatja a Wafflepack cserélõ alapelvét.

iEUD $:DIIOHSDFNFVHUpO}HOYH

0DJ\DUi]DWDiEUiKR]

1 Tár tároló

2Lift

3 Horizontális tengely

 $IXQNFLyPHQHWH

- (O}IHOWpWHO

A felszerszámozásnál a lapos tárakat a hozzájuk tartozó egységekkel definiáltuk. A

felszerszámozás konvertálása után a tár-tároló referenciába helyezkedik. A nyáklap

kamera az egyvonalban található jelölések mentés halad (lásd 10.6.3 ábra).

10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

10.6 Wafflepack cserélõ 98/03-as kiadás az SR.404.xx szoftververziótól

10-22

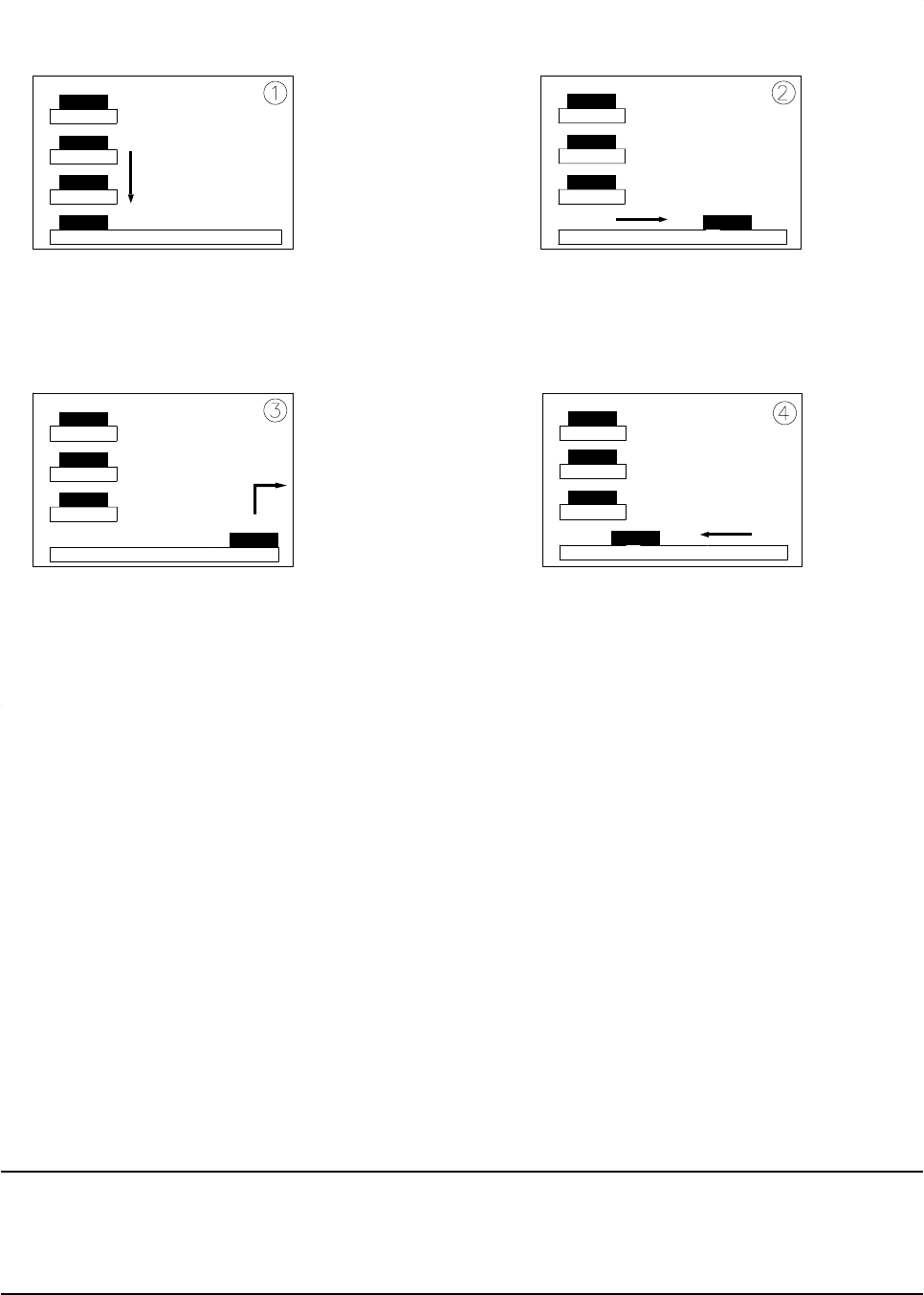

iEUD $IXQNFLyPHQHWH

0DJ\DUi]DWDiEUiKR]

1 A tár tároló kiválasztott szintje a bevezetõ szintre (horizontális) kerül pozícionálásra.

2 A tár-hordozót a beültetõ fej bevezetõ tartományába szállítja.

3 Az elemek kivételre kerülnek.

4 A tár-hordozó ismét betárolásra kerül

- A tár tárolóban a lift a kiválasztott szintrõl a tárhordozót a horizontális bevezetõ tengelyre

pozícionálja.

- A tárhordozó a lapos tárral, a beültetõ fej számára hozzáférhetõ tartományba kerül.

- Miután a beültetõfej a szükséges elemeket kivette, következik a további menet fordított

sorrendben.

87$/È6

Amennyiben a beültetési menet megszakításra kerül és a Wafflepack cserélõ eközben

kikapcsol, akkor a felszerszámozás és az aktuális töltési szint tárolva marad.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés

98/03-as kiadás az SR.404.xx szoftververziótól 10.6 Wafflepack cserélõ

10-23

- Amennyiben a beültetési menet az elõzõleg megszakított felszerszámozással indul,

akkor a beültetõ automata a következõ részegységet onnan tudja elhozni, ahonnan legu-

toljára elhozta.

- A tár hordozó helyzete a lapos tár tárolóban és annak elemekkel való beültetése beje-

gyzésre kerül a felszerszámozásba. A Wafflepack cserélõ 1 álláshelyként definiálandó.

Lásd ehhez az UNIX sorszámítógép használati utasítását az állomás editornál.

 $WiUROyEHKHO\H]pVH

A tárhordozók a tár-tárolóban a nem megfelelõ helyzet elfoglalása szempontjából el-

lenõrzésre kerül.

iEUD $WiUKRUGR]yKHO\]HWHIHOOQp]HW

0DJ\DUi]DWDiEUiKR]

1 Továbbítási irány

2 Vivõ vájat

3 Tár tároló

4 Ellenõrzõ vájat

5 Vivõ vájat

Ügyelni kell arra, hogy a vivõ vájat a tárhordozón továbbítási irányba elõre felé kerüljön be-

helyezésre (lásd a 10.6.4 ábrát).

Az egyes tárhordozók ellenõrzõ vájatai egymáson kell hogy elhelyezkedjenek és a tár tároló

felé mutassanak.
