Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 10 Elem kez elés 98/03 -as kia dás az S R.404 .xx szo ftver verzi ótól 10. 6 W afflepack c serél õ 10-1 9 : DIIOHS DFN FVHUpO} ÈWWHNLQWpV …
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól

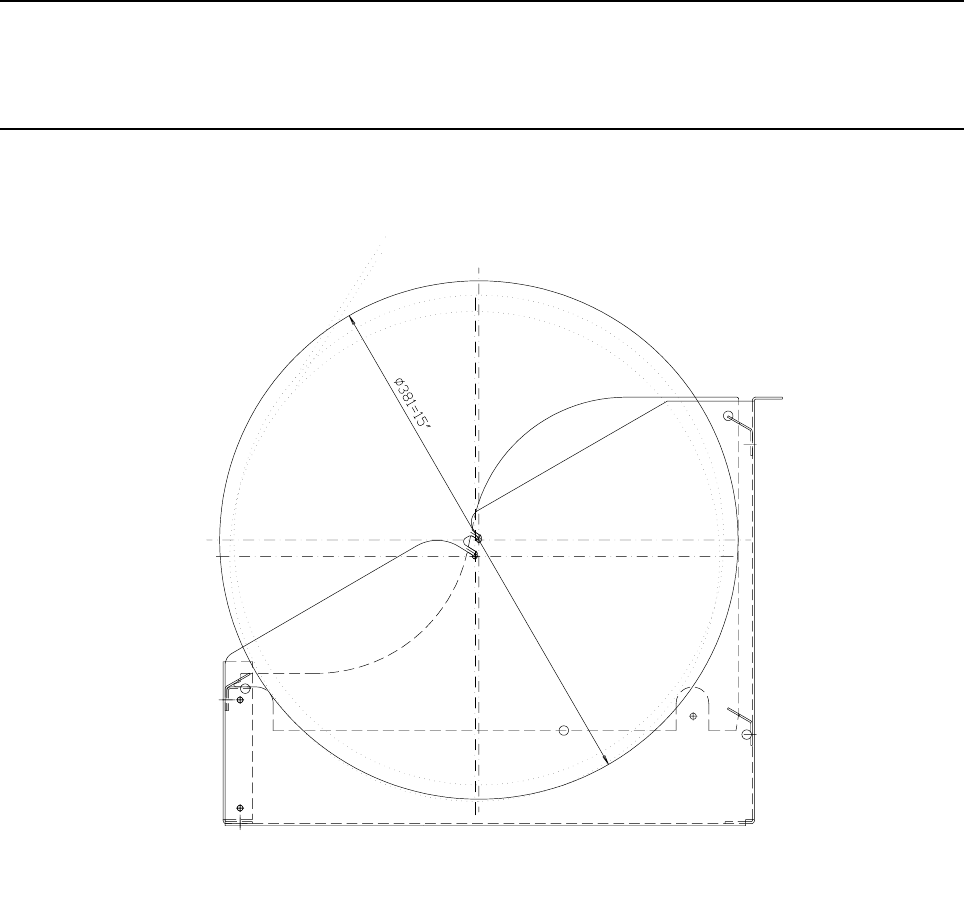

10.5 Szalag konténer (új egység)
10-18
87$/È6
Nagy szalagtekercseknél (nagyobb, mint 5”) alkalmazzunk dugasztengelyeket, hogy a
szállító üzembiztonságát biztosítani lehessen.
iEUD 6]DODJNRQWpQHUROGDOVyQp]HWV]DODJJDO
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.6 Wafflepack cserélõ
10-19
:DIIOHSDFN FVHUpO}
ÈWWHNLQWpV

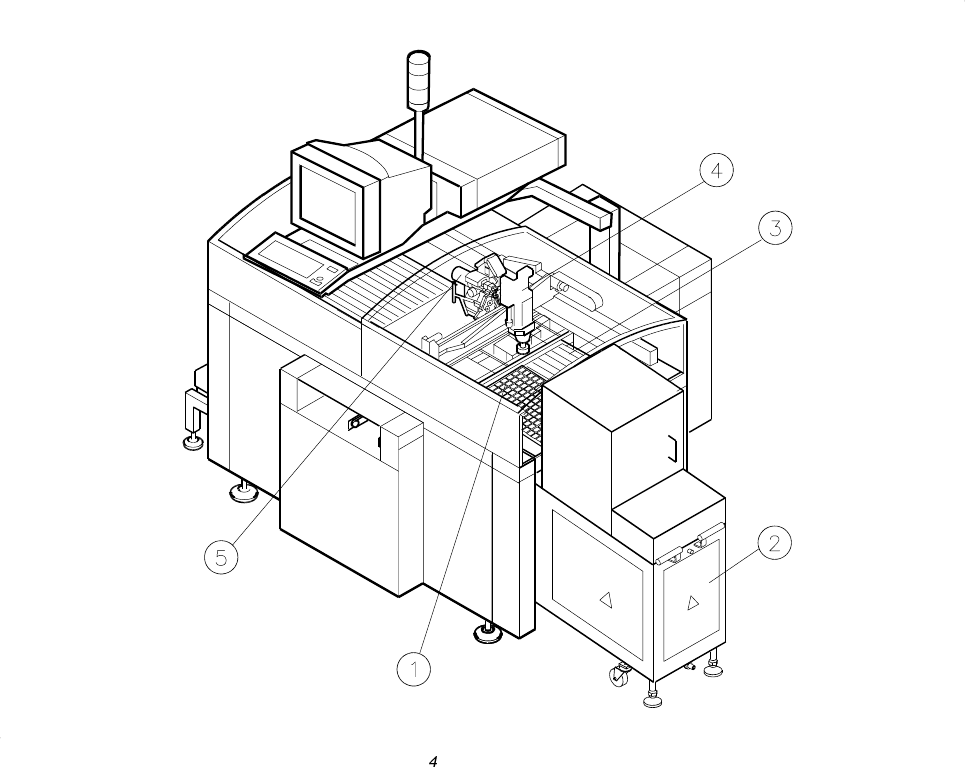

iE UD :DIIOHSDFNFVHUpO}D6,3/$ &( ) JpSHQ
0DJ\DUi]DWDiEUiKR]
1 Wafflepack-cserélõ az 1 állásban
2 Wafflepack-cserélõ
3 2 állás
4 IC-beültetõ fej
5 Revolverfej
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
10.6 Wafflepack cserélõ 98/03-as kiadás az SR.404.xx szoftververziótól
10-20
ÈOWDOiQRVWXGQLYDOyN
A Flatpack-IC-k alkalmazása egyre nagyobb jelentõséggel bír a lapos egységek
gyártásánál. Ezek az elemek idõközben már majdnem kizárólag lapos tárakban (Waf-
flepack-tárakban) kerülnek elõkészítésre.
Ezeknek a táraknak a helyigénye azonban az elemsûrûséghez viszonyítva viszonylag nagy.
Ezen kívül a csekély elemkapacitás miatt ezeket a tárakat gyakran kell cserélni, és a
beültetõ folyamat manuális csere esetében megszakításra kell hogy kerüljön.
Egy Wafflepack cserélõ alkalmazásával a tárolás és az automatikus tár cserénél nem jön
létre felesleges idõveszteség. Ezen kívül választható, programozható a hozzáférés 28 tárig
bezárólag és ezáltal is a készenlétbe állított elemek választéka megnövekszik.
87$/È6
A Wafflepack cserélõ a SIPLACE 80F baloldali elemasztalán található.
A Wafflepack cserélõnek nincs szüksége az elemasztal teljes szélességére. Ezen az asz-
taloldalon 10 álláshely még marad, amelyeket pl. a 28 mm-es szalagmodulok számára fel
lehet használni.
