17 Pipetta áttekintés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

17.1 Pipetta kontúr diagramok 98/03-as kiadás az SR.404.xx szoftververziótól

17-4

 6]pOHVpVNHVNHQ\SLSHWWDROGDO

Minden pipetta típus számára (pl. a B7xx) két pipetta kontúr diagram létezik. Egy diagram a

széles oldal, és egy diagram a keskeny oldal számára a pipettán. A mindenkori pipetta oldal

áttekintését mutatja a 17.1.2 ábra “Pipetta felülnézet”.

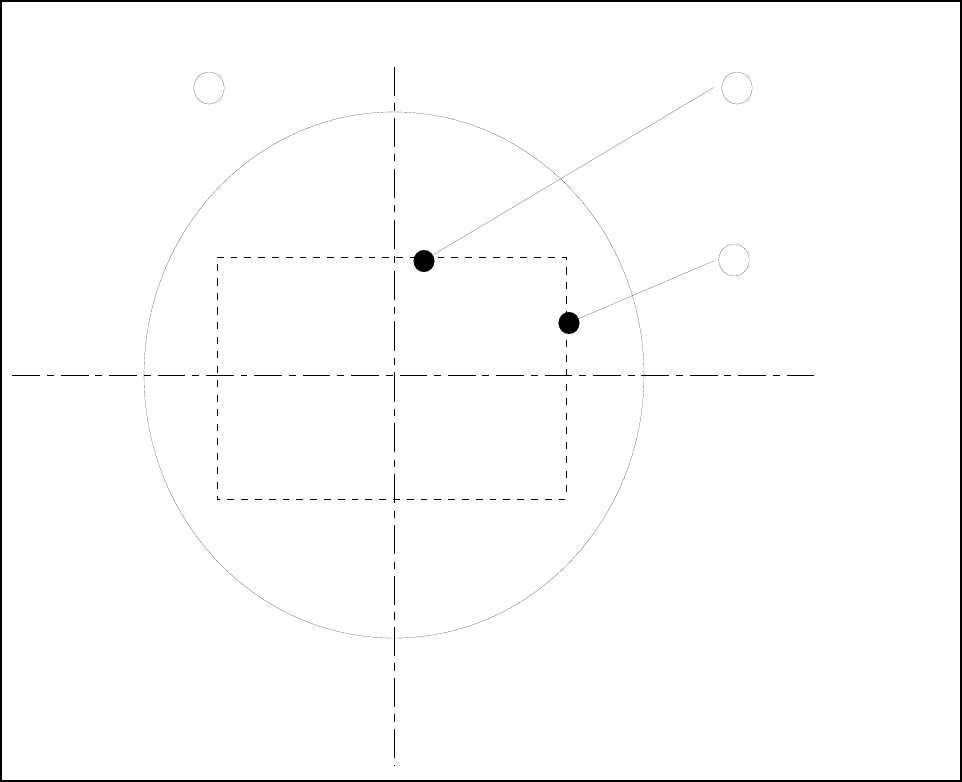

iEUD 3LSHWWDIHOOQp]HW

0DJ\DUi]DWDiEUiKR]

1 Pipetta felülnézetbõl

2 A pipetta széles oldala

3 A pipetta keskeny oldala

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 17 Pipetta áttekintés

98/03-as kiadás az SR.404.xx szoftververziótól 17.1 Pipetta kontúr diagramok

17-5

 3LSHWWDSLSHWWDNRQW~U

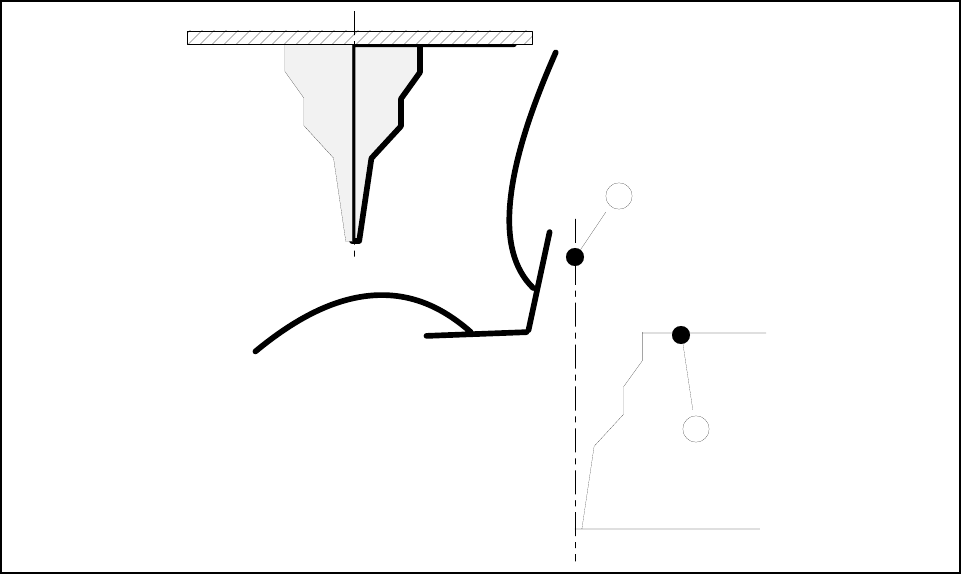

A 17.1.3 ábra a “Pipetta kontúr ábrázolása (jobboldali pipetta rész)” a pipetta és a diagram

összefüggését mutatja.

A pipetta kontúrját a pipetta kontúr diagram mutatja.

iEUD $ SLSHWWDNRQW~UiEUi]ROiVDMREEROGDOLSLSHWWDUpV]

-Magyarázat a 17.1.3 ábrához

1 Pipetta közepe

2 Pipetta kontúr

17 Pipetta áttekintés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

17.1 Pipetta kontúr diagramok 98/03-as kiadás az SR.404.xx szoftververziótól

17-6

 3LSHWWDNRQW~UGLDJUDPiE Ui]ROiVD

A pipetta kontúr diagramból a következõ nagyságok olvashatók le:

- -Beültetési árnyék (mm)

- -Elem magasság különbség (mm)

87$/È6

A beültetési árnyék az a távolság, amellyel két elemet a magasság különbség figyelem-

bevételével egymás mellé beültethetünk.

A pipetta kontúr diagramban egy pipetta típus minden pipetta kontúrja leképezésre kerül.

A 17.1.4 ábrán a “Több pipetta kontúr diagram ábrázolása” példaként két pipetta kontúr

került diagramban ábrázolásra.

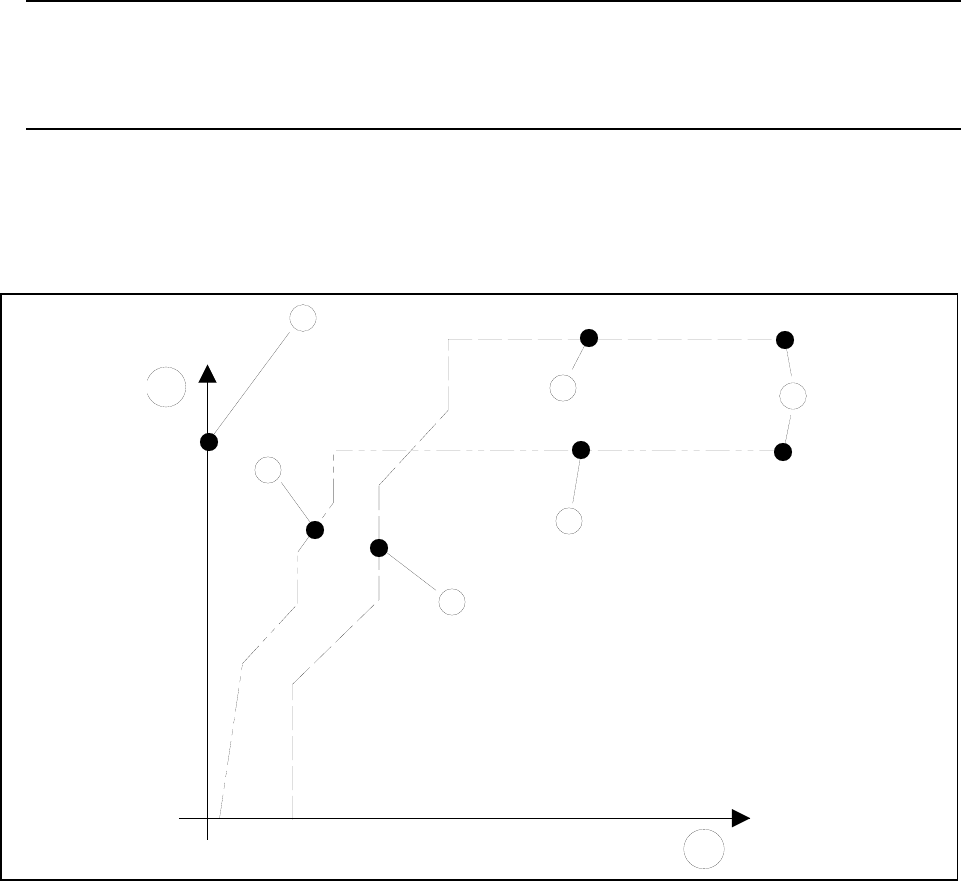

iEUD 7| EESLSHWWDNRQW~UGLDJUDPiEUi]ROiV

0DJ\DUi]DWDiEUiKR]

1 Elem-magasság különbség (mm) 2 Beültetési árnyék (mm)

3 Pipetta közepe 4 A B pipetta kontúrja

5 Az A pipetta kontúrja 6 A B pipetta kódoló tárcsája

7 Az A pipetta kódoló tárcsája 8 A kódoló tárcsa külsõ széle

Ezekbõl az értékekbõl a beültetési árnyék és az elemmagasság differencia vonatkozásában

ezután a következõ összefüggés hozható létre (lásd a 17.1.5 ábrát, “Összefüggés az elem-

magasság különbség és a beültetési árnyék között”).
