Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.3 Nyáklap bárkód
11-15
87$/È6
Amennyiben a bárkód, amelyet önök feldolgozni szeretnének az üzem behelyezés alatt
ismert, akkor a bárkód arra a bárkód típusra kerül beállításra. Egyébként a kód CODE 2/5
interleaved bárkód típus kerül elõre installálásra. Amennyiben meg szeretnék változtatni a
saját bárkód típusukat, akkor a parametrizálás a következõ lépésekben kerül leírásra.
A parametrizálás az SR_INST_LPBC.001.001. programmal történik.
Tegyük meg a következõkben leírt lépéseket a mindenkori menüben. Minden további
paraméter sztenderd érték, és nem kell hogy illeszkedjenek.
- A SITEST tesztprogrammal helyezzük be a floppyt az A:> floppy drive-ba az MC
számítógépben.
- Kapcsoljuk be a vezérlést.
- Bootoljuk a rendszert az STRG + Alt+Entf gomb kombinációval (Ctrl+Alt+Delete).
- Helyezzük be az SR_INST_LPBC.001.001 floppyt az A-meghajtóba az MC számítógép-
ben.
- Bootoljuk a rendszert az Strg+Alt+Entf gomb-kombinációval (Ctrl+Alt+Delete).
- Az alapképernyõ az alap menüvel megjelenik.
- Nyomjuk le az F4 funkciós gombot. Megjelenik egy kiválasztási menü a metszéspontok
kiválasztására.
- Válasszuk a COM 2 metszéspontot.
- Nyomjuk meg az F10 funkciós gombot. Visszatérünk az alap menübe és a metszéspont
a COM 2-re kerül.
- Válassuk az alapmenüben a <E>
- Válasszuk a kód almenüt <1>
87$/È6
Amennyiben az alapmenü nem kerül kinyitásra, akkor hiányzik a kommunikáció a nyáklap
bárkóddal. Lehetséges ok: +24V feszültség ellátás hiányzik, a metszéspont megszakadt, a
lézer defektes.
- Válasszuk a Code typ almenüt <1>
- Válasszuk ki a Code típust, amelyet szeretnénk feldolgozni <Vevõ specifikus>
87$/È6
A kód típus, vagy a számok megváltoztatásakor mindkét értéket újonnan meg kell adni.
- Adjuk be a bárkód-hely számait. <Vevõ specifikus>
- Erõsítsük meg az <Enter> -rel
87$/È6
A helyszámokat fix számokként adjuk be. Egy szám tartomány megadása ugyanis hibához
vezethet.
- Hagyjuk el a menüt a <Esc> -vel
- Hagyjuk el a menüt a <Esc> -vel
- Hagyjuk el a menüt a <Esc> -vel
- Biztosítsuk a paramétert a store permanent-tel <3>
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.3 Nyáklap bárkód 98/03-as kiadás az SR.404.xx szoftververziótól
11-16
$OHROYDVyVXJiUEHiOOtWiVD
- Toljuk be a nyáklapot a beadó szalagra.
- Az SR_CONF_LPBC.100.001 floppyt továbbra is töltve kell tartani és a vezérlés legyen
bekapcsolva.
- Irányítsuk az olvasófejet úgy, hogy a lézersugár a nyáklap behaladásakor az egész
bárkódot szkennelhesse. Eközben figyeljük a bárkód olvasási irányát.
- A plusz gombbal kapcsoljuk be az olvasósugarat.
- Vezessük a nyáklapot a bárkód fölé. A leolvasott bárkód a képernyõn kijelzésre kerül.
- A - gombbal kapcsoljuk ki az olvasósugarat.
87$/È6
A további kezeléssel és programozással kapcsolatban lásd az Unix sorszámítógép
használati utasítását.
- Ügyeljünk a következõkre:
Minél kisebb az olvasószög, annál nagyobb a hatásos vonalhosszúság. Mivel minél nagy-
obb a hatásos vonalhosszúság, annál biztosabb lesz a bárkód leolvasása.
iEUD %iUNyGOHROYDViV
0DJ\DUi]DWDiEUiKR]
1 Olvasószög 2 Bárkód
3 Hatékony vonalhosszúság
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.3 Nyáklap bárkód
11-17
.RUOiWR]iVRN
%iUNyGROYDViVIHQW
A 460 mm hosszúságú nyáklapokat a bárkód leolvasásnál, amennyiben ez felülrõl történik
korlátozásnak vannak kitéve (lásd 11.3.3 ábra).

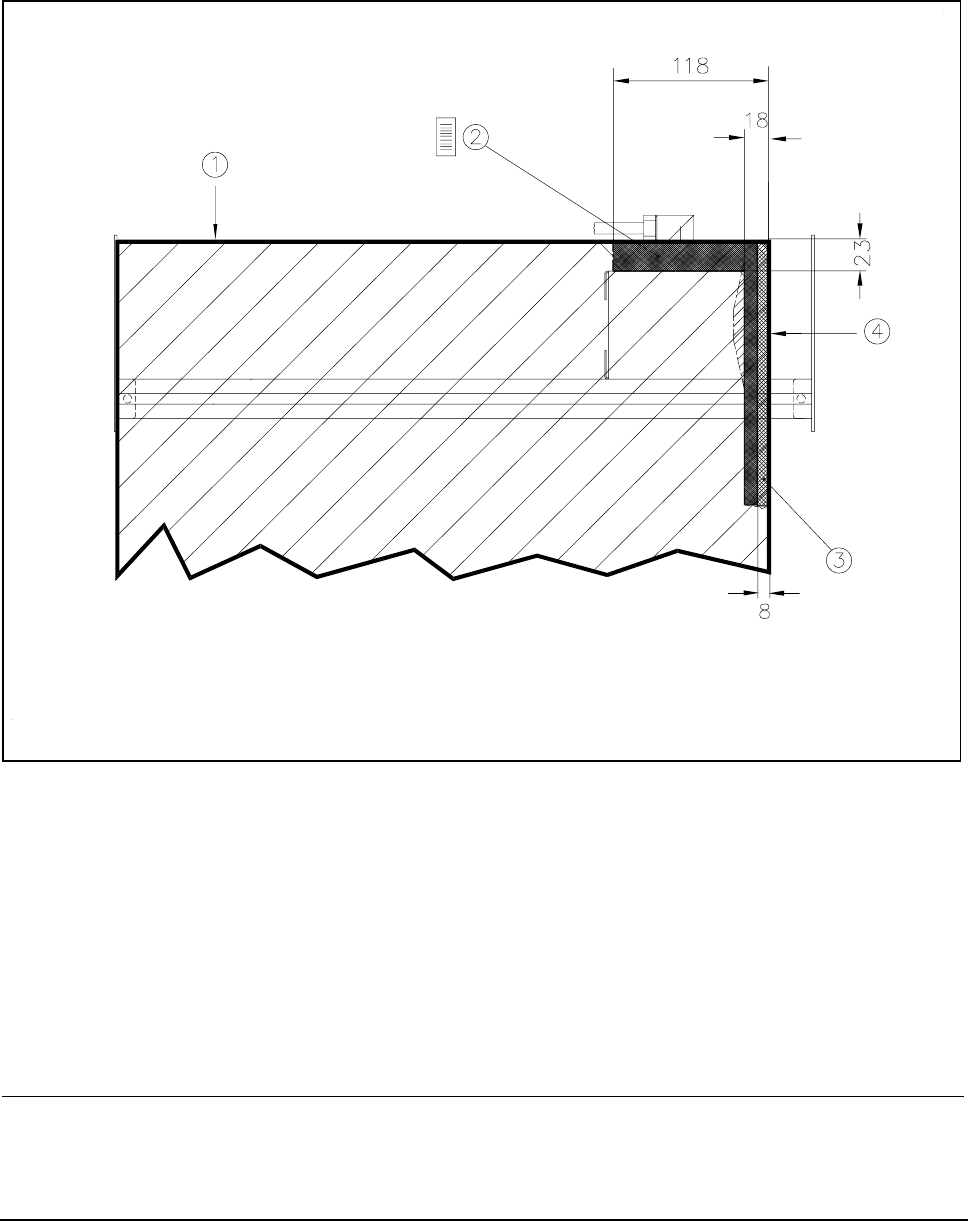

iEUD $IHOOU}OYDOyEiUNyGOHROYDViVNRUOiWR]iVD
0DJ\DUi]DWDiEUiKR]
1 A nyáklap hátsó széle 460 mm-es hosszúságnál
2 Ezen a területen a bárkód függõleges elhelyezkedése nem megengedett.
3 Ezen a területen a bárkód leolvasás a nyáklap teljes hosszúságában nem lehetséges
4 Nyáklapok külsõ széle.
87$/È6
A nyáklap kapcsozás területére nem szabad bárkódot elhelyezni, mert a bárkód súrlódás
következtében olvashatatlanná válhat.
