Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-61
A világosság eloszlásának jobb megítélése, illetve a kontraszt viszonyok miatt ezeket a
szürke értékeket transzformációs táblák segítségével színesbe váltjuk át, mint ezt a követ-
kezõ táblázat mutatja:
7iEOi]DW $V]UNHpUWpNV]tQiWYiOWi VLWiEOi]DW
UTALÁS
Hogy jó egyértelmûségi értéket érjünk el, a kontraszt különbség a jelölés és a környezet
között legalább 75-ös értéket érjen el. Az alap például zöld színû legyen, a jelölés pedig
narancssárba.
Amennyiben a kontraszt viszonyok kedvezõtlenek, akkor a menüben öt elõprogramozott
transzformációs táblát választhatunk ki, hogy markáns színábrázolást érhessünk el. Ezen
kívül szintén lehetõségünk van arra, hogy a transzformációs táblákat saját magunk pro-
gramozzuk.
UTALÁS
A színábrázolás megváltoztatása esetén a jelölés egyidejûleg teachingelésre kerül.
6]UNHpUWpN 6]tQKR]]iUHQGHOpV
0fekete
30 lila
50 kék
77 kékeszöld
100 zöld
127 barna
150 piros
175 narancssárga
200 sárga
255 fehér
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól
5-62
 ³7iEOi]DW´RSFLyN
Ennek az opciónak a lehívása után
- a menü elkapcsolásra kerül,
- a videókép jelenik meg,
- a teaching-parancs belép,
- a fejléc kerül bevillantásra a szín-tábla opcióval, a jelölõszámokkal és az egyértelmûségi
értékkel.

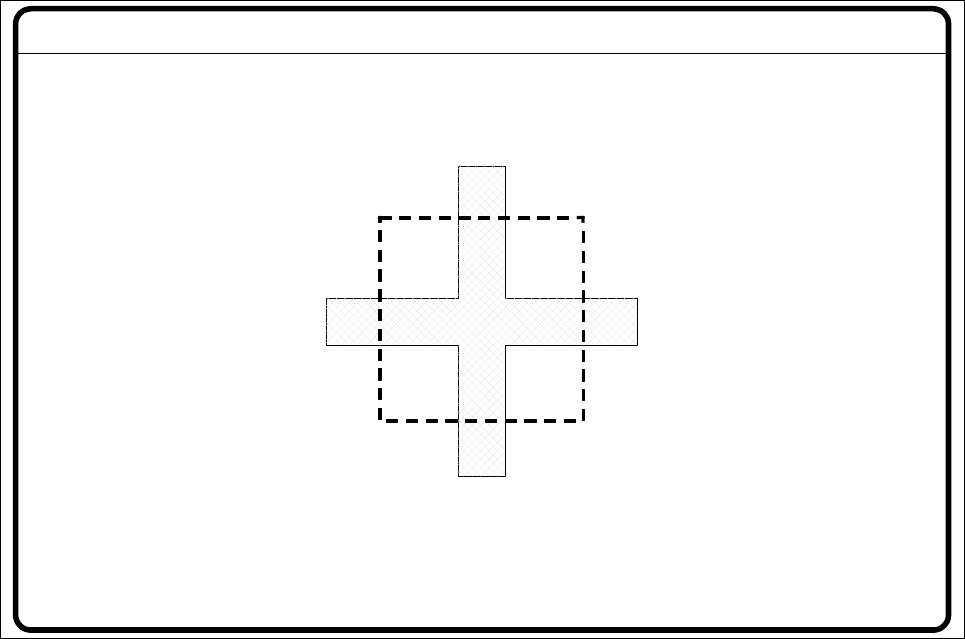

iEUD ³.RQWUDV]WpU]pNHQ\VpJ´PHQ³7iEOi]DW´Y LGH yNpS
- Az ESC-vel elhagyjuk ezt az opciót.
Marke-Nr. = 8 Eindeutigkeit = 70Darst. mit Tafel 2
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-63
 ³7iEOi]DW´RSFLyN
Ennek az opciónak az aktivizálásával a “Kontraszt érzékenység beállítása az 5. Táblával”
kiválasztási boksz jelenik meg.

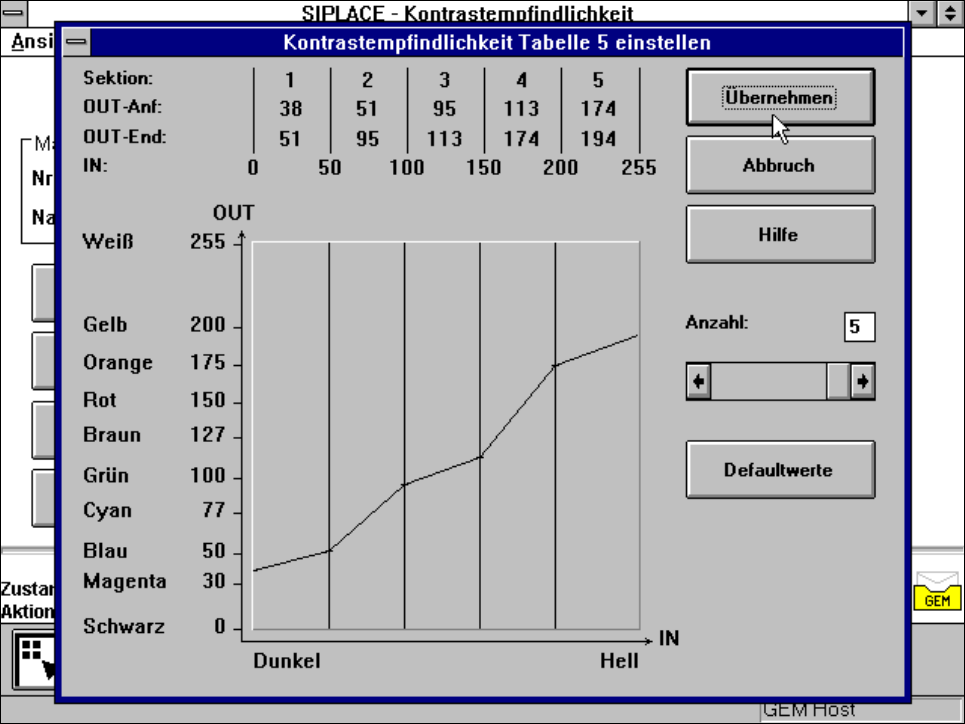

iEUD ³.RQWUDV]W pU]pNHQ\VpJ´PHQ³.RQWUDV]WpU]pNHQ\VpJEHiOOtWiVDD]7iEOiYDO´NLYiODV]WiVL
ERNV]
Lehetõségünk van arra, hogy a következõ paramétereket válasszuk ki:
- A szekciók száma, amelyek a transzformációs táblákat tartalmazzák: 1 ... 5-ig szám
- Az értékpárok kiválasztása: 5 szekció esetében 10 értékpár a megengedett.
A “Kontraszt érzékenység beállítása az 5. Táblával” kiválasztási boksz felépítése
Az 5. Táblázat numerikus ábrázolása
A numerikus értékeket a kiválasztási boksz felsõ része adja meg. Ezek:
Szekció:A szekciók száma
OUT-kezdet:OUT-vége: Értéktartomány az egyes szekciók transzformációja számára
IN:Az egyes szekciók tartományhatára
Az 5. Táblázat grafikai ábrázolása
A grafika reprezentálja
- az abcisszákat (x-tengely) a bemenõ értékek tartományában, szekciókra felosztva,
- az ordinátákat (y-tengely) a kimenõ értékeket szín hozzárendeléssel.
