Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 5.V izuális funkci ók 98/03-as kiadás az SR.40 4.xx szoftverv erziótól 5.7 Út mut ató a ház formák le írásáh oz 5-10 9 $ PpUpV LPyGV]HUPD J\D Ui]D…
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-108
"0pUpVLPRGXVPHQ

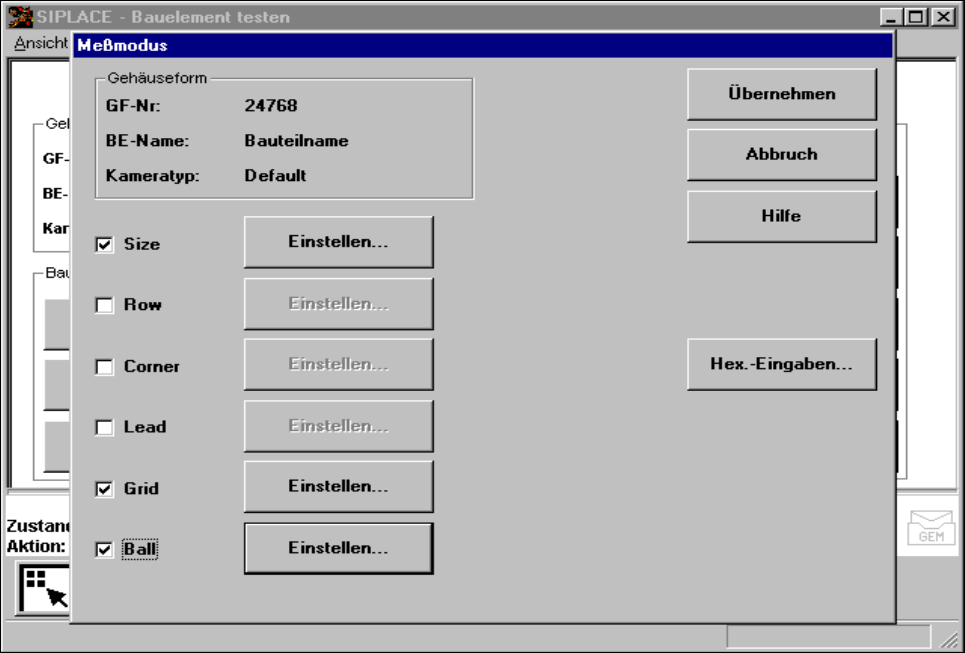

A "mérési modus" kapcsolófelületre való klikkelés után a "mérési modus" menü kinyit.
iEUD $](OHPWHV]WHOpVPHQPpUpVLPRGXVRSFLy
- A baloldali négyzetekbõl álló oszlopban az egérrel aktiválható, ill. deaktiválható a kívánt
mérési módszer. Kereszt mutatja, hogy a mérési módszert aktiváltuk. A "beállítás" kapc-
solási felület az almenüt hívja le és ekkor a mezõ szürkérõl feketére vált.
Kérjük ügyeljen a következõkre
- a jelenleg a "Ball" mérési modus számára nincsen beállítási lehetõség.
- csak az aktivált mérési modusokat tudjuk alkalmazni.
- A "hex-beadás" kapcsolási felülettel a "2 mérési modus" beadási menüt hívjuk fel a
hexadecimál értékek közvetlen beadására. Vegyük figyelembe a 107. oldalon lévõ
utalást.
- Az "Átvétellel" bezárjuk a "mérési modus" menüt. A módosított mérési feltételeket az
állom.ás számítógép formaház adatába visszük be.
- A "Megszakítás"-sal félbeszakíthatjuk az eljárást adatátvétel nélkül és visszatérhetünk
az "elem-tesztelés" menüre.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-109
$PpUpVLPyGV]HUPDJ\DUi]DWD
Az elem centrírozás a hagyományos lábacska csatlakozással rendelkezõ elemek számára
lényegében négy mérési módszeren alapszik, hogy az elemek pozícióját (x-, y-koordináták,
– = forgási szög) és a lábacska paramétereket meghatározzuk:
- Size driven Modus
- Row driven Modus
- Corner driven Modus
- Lead driven Modus
A BGA-k (Ball Grid Arrays) és a Flip-Chippek számára új algoritmusok kerültek imple-
mentálásra, hogy az elem pozícióját (x-. y-koordináták kiegyenlítõ forgásszög) és a Ball
paraméterét meghatározzák (lásd az "Elem-mérés opciót" 5 - 88 oldal):
- Grid driven Modus
- Ball driven Modus
Az önök beadásának megfelelõen minden mérési módszer a szekvencián belül kiadásra
kerülhet. Ennek a sorrendnek a menet módosítása nem lehetséges.
A mérési módszerek definíciója
- Size driven
Ezt a mérési módszert speciálisan kis elemek számára fejlesztették ki. A dimenziós
paraméterek általi információk alapján gyorsan és megbízható módon tudhatjuk meg a
kis elemek pozícióját és rotációját.
Az eljárás nagyon robusztus a zavarok és színjelzésekkel szemben.
A size driven a profilképzésen alapszik. A profilképzést vagy a hosszúság mentén, vagy
az elem szélessége mentén tudjuk elvégezni. A megfelelõ kiválasztást az opciós
mezõben beikszelhetjük. A standard módon a profilképzés mindig a hosszanti oldalt
mutatja.
- Row driven
Ez a mérési módszer a lábsorok információján alapszik.
Nagyon gyors és hozzávetõleges értékeket ad az elemek koordinátái és forgási szöge
számára.
- Corner driven ((OHPLQ VSH NFLy
A mérési eredmények pontos adatot szolgáltatnak az elem koordinátáiról és rotációjáról,
a lábacska-számokról, az eloszlásról és a sorok elhelyezkedésérõl. Ez a módszer
érzéketlen az ingadozásokkal és a lábacska méretekkel szemben.
- Lead driven (/iEDFVNDLQVSHNFLy
Ezzel a módszerrel mindenegyes lábacska vizsgálatának információját kapjuk meg.
A következõ mérési módszer kombinációk alkalmazhatók:
– Size driven - corner driven - lead driven (lásd az 5.6.4.15 rész táblázatát) vagy
– Row driven - corner driven - lead driven (lásd az 5.6.4.15 rész táblázatát)
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-110
- Grid driven ((OHPLQVSHNFLyD)
)
LOO)
DXWRPDWiNRQ
A mérési eredmények nagy vonalakban adatokat szolgáltatnak a koordinátákról és az elfor-
dulásról az elemeknél. Ezen kívül a mérés minõségével kapcsolatos tájékoztatást is ad.
- Ball driven ($%DOOSR]tFLyPHJKDWiUR]iVDD)
)
LOO)
DXWRPDWiNQiO
A mérési eredmények pontos adatokat szolgáltatnak az elemek pozíciójáról és elfor-
dulási szögérõl. Ezen kívül információt kapunk még a maximális Ball-mozgásról és a
mérés minõségérõl.
-
$MiQOiVRNDPpUpVLPyGV]HUHNRSWLPiOLVV]HNYHQFLiMiKR]
A következõ táblázatban ajánlásokat adunk önöknek az elemek mérési módszereinek opti-
mális szekvenciájára vonatkozóan: A következõ rövidítések érvényesek:
B = Ball driven
C = corner driven
G = grid driven
L = lead driven
R = row driven
S = size driven
7iEO i]DW 2SWLPiOLVV]HNYHQFLDDPpUpVLPyGV]HUHNQpO
*)L a szabálytalan elemeknél, külön ablakkal
(OHP 0pUpVLVRUUHQG
6 5 * & / %
MELF S L
CHIP S L
SOT S C L
SL
SOJC6 S C
SOJC14 R C
LCC R C L
PLCC R C L
QFP R C L
TAB R C L*
BGA, Flip-Chip S G B
Bare Dies S
