Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 5.V izuális funkci ók 98/03-as kiadás az SR.40 4.xx szoftverv erziótól 5.7 Út mut ató a ház formák le írásáh oz 5-7 iEUD 9L] XiOLVNLpUWpNHO pVLHJ\VpJD…

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.1 A vizuális rendszer 98/03-as kiadás az SR.404.xx szoftververziótól

áttekintése a SIPLACE 80S-20/F4/F4-6/F5 automatán

5-6

Kiértékelõ egység (ICOS MVS-rendszer) az automata vezérlés befogó egységén került el-

helyezésre (lásd 5.1.4 ábra, 5 - 7 oldal), amely minden egyes beültetõ fej kamera rendsz-

ereinek jeleit értékeli ki és dolgozza fel (nyáklap és elem vizuális rendszerek). A tervszám

eltérésekbõl számítja ki a korrektura értékeket, amelyek ismételten bekerülnek a beültetõ

pozíciók és fordulási szögek újbóli kiszámításába a beültetendõ elemeknél.

iEUD .DPHUDUHQGV]HUHNDQ\iNODSpVHOHPKHO\]HWIHOLVPHUpVV]iPiUDDHVUHYROYHUIHMHNHQ

0DJ\DUi]DWD]iEUiKR]

1 Átirányító tükör és elem-optika 2 Elemkamera erõsítõ

3 Nyáklap kamera a portál alsó oldalán

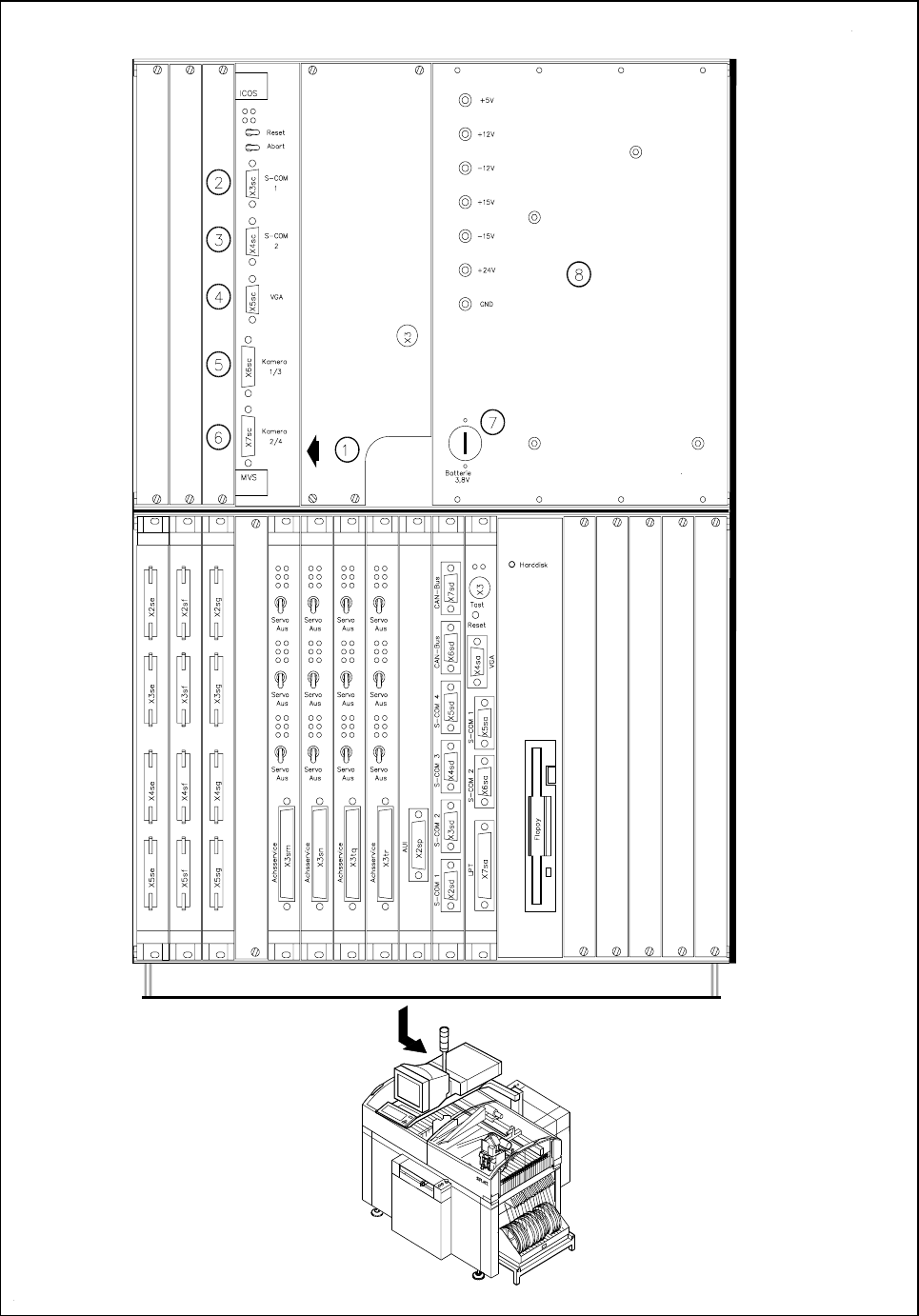

0DJ\DUi]DWD]iEUiKR]

1Vizuális rendszer, Q \iNODSpVHOHPQ\iNODSpVHOHP kiértékelõ egység2COM1

3COM2 4Képernyõ csatlakozás

5 Kamera csatlakozások 6 Kamera csatlakozások

1 Nyáklap-kamera, 1 portál 2 Nyáklap-kamera, 2 portál

3 Elemkamera, 1 portál 4 Elemkamra, 2 portál

7 Elem 8 Hálózati rész

008

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-7

iEUD 9L]XiOLVNLpUWpNHOpVLHJ\VpJD]pVSRUWiVV]iPiUDD6,3/$&(6DVEHOWHW}

DXWRPDWiQiO

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.1 A vizuális rendszer 98/03-as kiadás az SR.404.xx szoftververziótól

áttekintése a SIPLACE 80S-20/F4/F4-6/F5 automatán

5-8

 9L]XiOLVUHQGV]HUHND6,3/$&()



EHOWHW}DXWRPDWiQ

A SIPLACE 80F

-automata egyszerû portál-rendszerén (lásd 5.1.5, 5 - 8 oldal) egy 12-es

revolverfej és az IC-beültetõfej található. A revolver beültetõfej az elemhelyzet felismerésére

szolgáló a kamerarendszerrel került ellátásra. (Lásd. 5.1.3 ábra, 5 - 6 oldal). Az elemhelyzet

felismerésére szolgáló kamerarendszerek (maximum 2), az IC-beültetõfejnél a gépállványra

kerültek rögzítésre (lásd 5.1.6 ábra, 5 - 9 oldal).

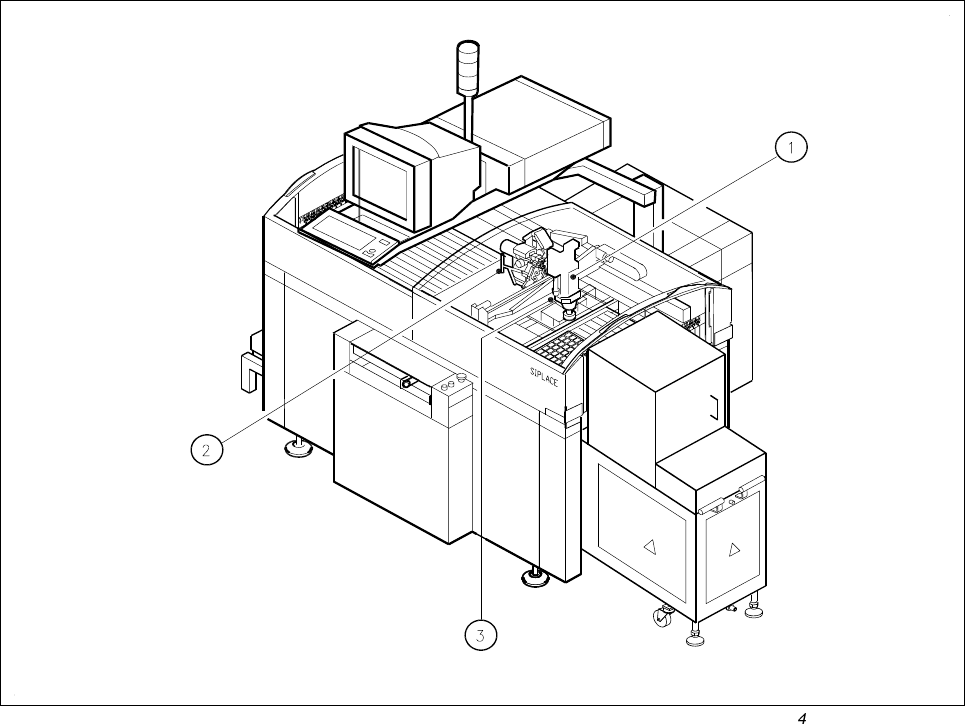

iEUD $EHOWHW}IHMHNKHO\]HWHpVDQ\iNODSYL]XiOLVUHQGV]HUKHO\HD6,3/$&() EHOWHW}

DXWRPDWiQ

0DJ\DUi]DWD]iEUiKR]

1 IC-beültetõfej 2 12-es revolver beültetõfej

3 Nyáklap kamera a portál alsó részén

A 12-es revolver beültetõfejjel 18,7 mm x 18,7 mm nagyságtól lehet elemeket optikailag cen-

trírozni és beültetni.

Az IC-fejjel és az IC-vizuális rendszerrel 55 mm x 55 mm nagyságig terjedõ elemeket lehet

optikailag centrírozni és beültetni.

Az “FC”-vizuális rendszerrel 20 mm x 20 mm nagyságtól terjedõ elemeket lehet optikailag

centrírozni.

A nyáklap helyfelismerésére szolgáló kamera-rendszer a portál alsó oldalán található. Ez

standard-szerûen centrírozza a nyáklapokat a minimum 50 mm x 50 mm-tõl a 460 mm x 460

mm-ig terjedõ nagyságban, opcionálisan az 508 mm x 460 mm-ig terjedõen. A nyáklap vas-

tagság mindeközben 0,5 mm és 3 mm között mozoghat.
