Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-39
$NRPSOHWWDGDJROyWFVHUpMHFHQWUtUR]ySLSHWWiYDO
Amennyiben a centrírozó pipetta elromlik, akkor ezeket egyenként ki lehet cserélni. Az
adagolótû egy komplett egységet képez.
A komplett adagolótû cseréjére akkor lehet szükség, hogy ha az adagolótû vagy a tömlõ a
folyadékszer kikristályosodása miatt eldugul és ezért a kicserélése esedékessé válik. Ekkor
a komplett egységet cseréljük ki.

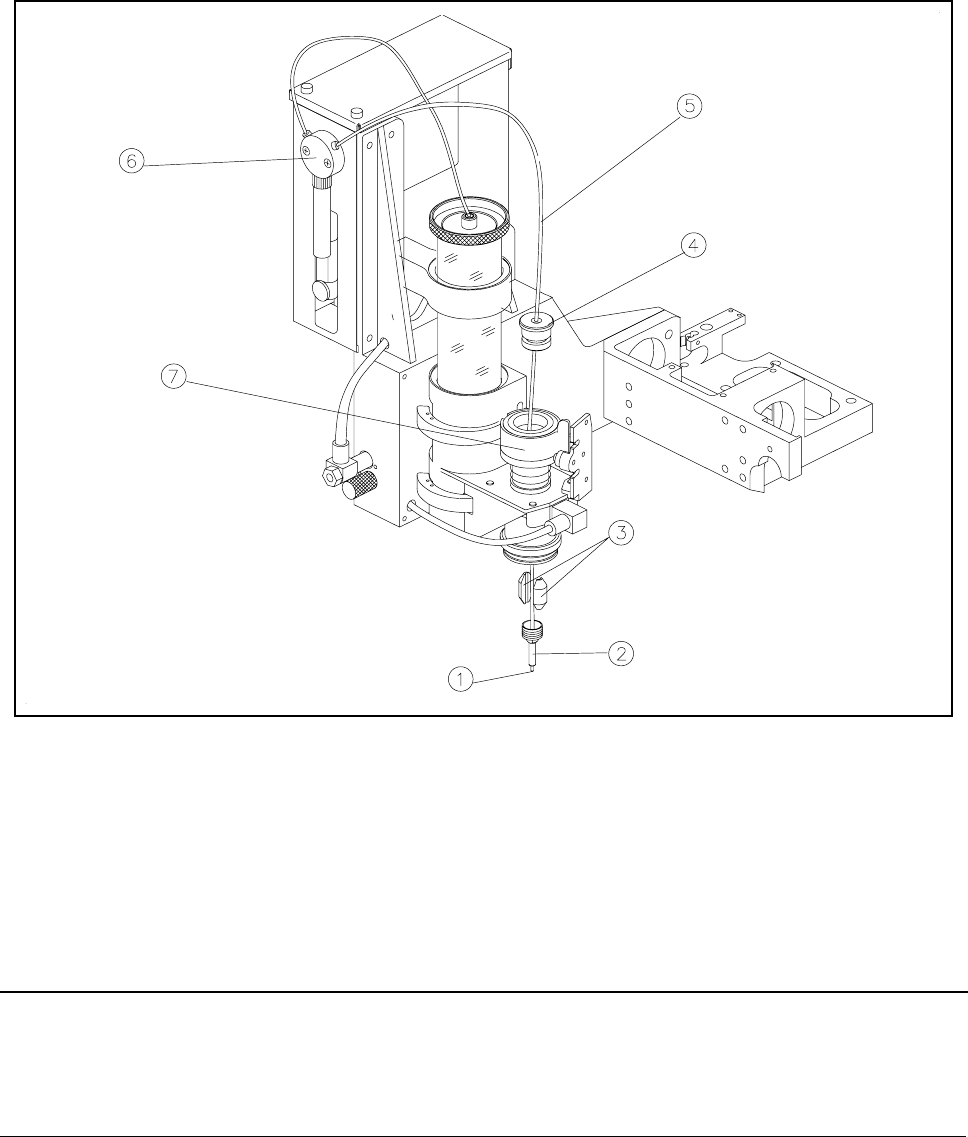

iEUD $GDJROyW|PO}EOXQWHVWXEXVFVHUpMH
0DJ\DUi]DWDiEUiKR]
1 Adagolótûhegy 2 Centrírozó pipetta
3 Kapocsrészek 4 Hengertetõ
5 Komplett adagolótû 6 Szelep
7 Henger
VIGYÁZAT
A centrírozó pipetta kicsavarozásánál ügyeljünk arra, hogy a két kapocsléc, amelyek az
adagolótût a hengerben rögzítik, nehogy elvesszen.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-40
- Lazítsuk ki a centrírozó pipettát.
- Húzzuk le a hengertetõt az adagolótûvel együtt és húzzuk ki a komplett adagolótût a
hengerbõl.
- Az adagolótû tömlõ végét kapcsozzuk le az adagoló szivattyú szelepénél.
- Fûzzük be az új adagolótût a hengertetõn keresztül és a hengeren keresztül a centrírozó
pipettába. Az adagolótû hegyének kb. 3 mm-re kell kiállnia a centrírozó pipettából.
- Húzzuk meg ismét a centrírozó pipettát (rögzítsük).
- Nyomjuk rá a hengerfedõt a hengerre.
- Ellenõrizzük az adagolótû távolságát a nyáklaphoz képest. Eközben a dugattyút nyom-
juk lefelé. A távolságnak kb. 1 mm-nek kell lennie.
- Amennyiben ezt a távolságot nem tartjuk be, akkor a távolságot újból be kell állítani.
$NRPSOHWWDGDJROyWFVHUpMHFHQWUtUR]ySLSHWWiYDO

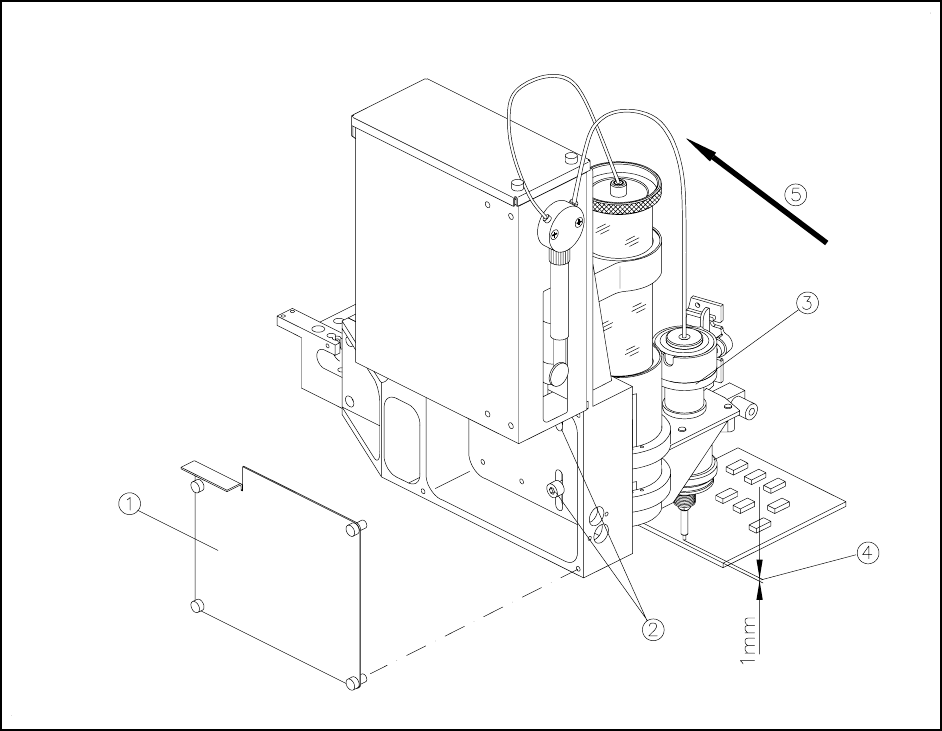

iEUD $]DGDJROyWWiYROViJiQDNEHiOOtWiVDDQ\iNODSKR]NpSHVW
0DJ\DUi]DWDiEUiKR]
1 Hátsó fedél a négy rögzítõ csavarral 2 Két rögzítõcsavar a folyadékszer felvitel számára
3 Dugattyú 4 1 mm-es távolság beállítása a nyáklaphoz képest
5 Folyadékszer felvitel, ütközésig nyomni.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-41
- Lazítsuk ki a négy rögzítõ csavart a folyadékszer felvitel hátsó fedelén és távolítsuk el
ezt a fedélt.
- Lazítsuk ki mindkét rögzítõ csavart a hosszanti lukaknál.
- Nyomjuk a dugattyút lefelé és úgy végezzük el a folyadékszer felvitelt, hogy az adagoló
tûhegy távolsága a nyáklaphoz képest 1 mm legyen.
- Nyomjuk a folyadékszer felvitelt az oldalsó ütközésig és rögzítsük ismét a rögzítõcsavar-
okat.
- Szereljük fel a hátsó fedélt.
