11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-46
)RO\ DGpNV]HUSDUDPpWHUHGLWiOiVD
- Válasszuk a “Paraméter” menüt, hogy a folyadékszer felvitel menetének adatait megad-
juk.

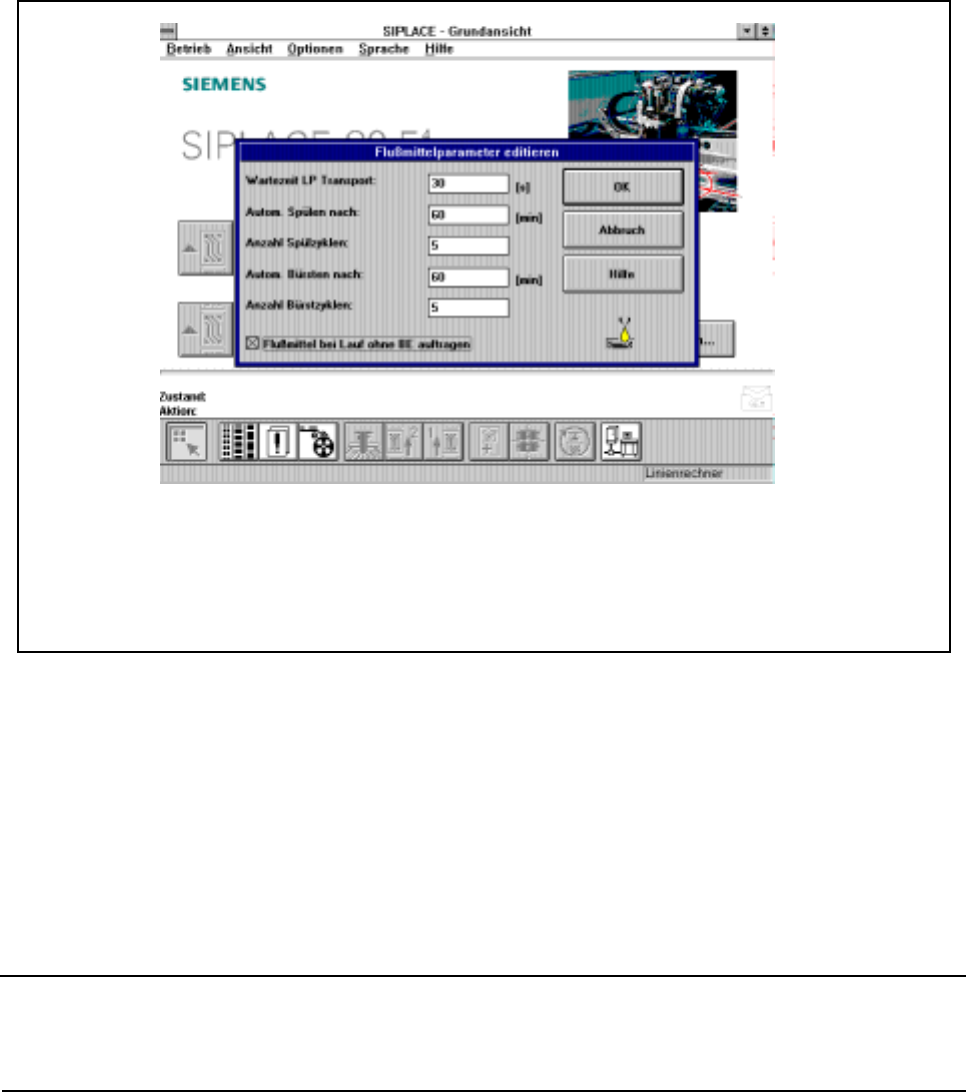

iEUD )RO\DGpNV]HUSDUDPpWHUHGLWiOiVD
$Q\iNODS W RYiEEt WiVi QDN YiUDNR] iVL LG HMH
- Az az idõ, ameddig a nyáklap az állomáson marad, amíg beültetésre nem kerül. Ezzel
biztosított, hogy a folyadékszer megszárad és a részegységek már “nem tudnak
elúszni”.
- Ezt az idõt a legutolsó beültetett Flip-chip elemtõl számoljuk.
- 0-tól 40 mp-ig terjedõ idõt adhatunk meg.
87$/È6
Amennyiben ez a várakozási idõ beállításra került, ez befolyásolja a gépsor leterhelését.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-47

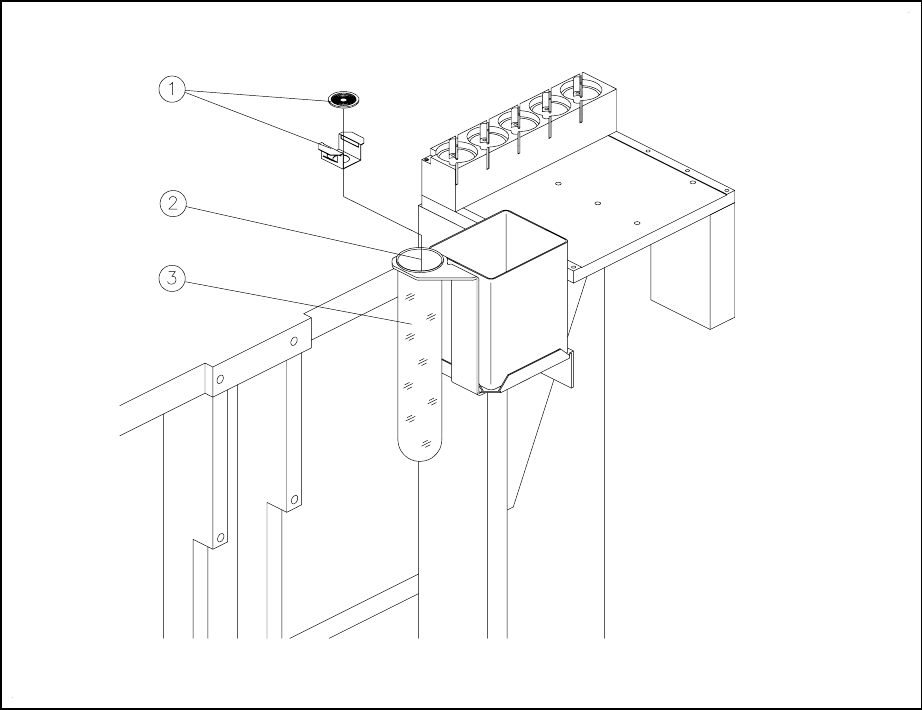

iEUDgEOtW}NHIHSR]tFLy|EOtW}WDUWiOO\DO
0DJ\DUi]DWDiEUiKR]
1 Kefe tartóval 2 Öblítõ/kefe pozíció
3 Kefe/öblítõtartály
$XWRPDWLNXV|EOtWpVDN|YHWNH]}NXWiQ
- Azért, hogy a folyadékszer felvitel hosszabb szünete után a centrírozó pipetta és az
adagoló tû ne kristályosodjon ki, megadható egy idõ, amely elteltével öblítésre kerül sor.
Ez azt jelenti, hogy a beültetési folyamat idejétõl függõen közvetlenül a következõ Flip-
chip beültetése elõtt történik meg ez a beadott öblítés.
- A gép bekapcsolásakor függetlenül ettõl az öblítési idõtõl, mindig automatikus öblítésre
kerül sor.
- Az öblítési folyamatot az öblítõ pozíció egy erre a célra alkalmas öblítõ tartályból végzi el
(lásd 11.7.10 ábra).
- 0-tól 600 percig terjedõ idõt adhatunk meg.
$]|EOtW}FLNOXVRNV]iPD
- Amennyiben az automatikus öblítés számára idõt adtunk meg, akkor itt beadhatjuk az
öblítések számát.
- 1-tõl 10-ig terjedõ öblítést adhatunk be.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-48
$XWRPDWLNXVNHIH
- Hogy a centrírozó pipettát és az adagoló tût kitisztítsuk, beadható egy idõ, amely
elteltével kefélésre kerül sor. Ekkor a folyadékszer-fej az öblítõtartály fölé helyezkedik,
amelyen egy kefe található.
- A gép bekapcsolásakor függetlenül ettõl a kefélési idõtõl, automatikusan kefélésre kerül
sor.
- A kefélési folyamat az öblítési pozícióban az elõre megadott öblítési tartálynál kerül leb-
onyolításra. (lásd a 11.7.10 ábrát).
- 0-tól 120 percig terjedõ idõt lehet erre megadni.
$NHIHFLNOXVRNV]iPD
- Amennyiben megadtunk az automatikus kefélés számára egy bizonyos idõt, akkor itt a
kefe folyamatok számát adhatjuk be.
- 1 és 10 közötti kefe folyamatot adhatunk be.
)RO\DGpNV]HUIHOYLWHOHV]iUD]PHQHWEHQ&VDNNpS]HWWV]HPpO\]HWYpJH]KHWL
- Lehetõségünk van arra, hogy a nyáklapon folyadékszer pontokat helyezzünk el anélkül,
hogy egy részegység beültetésre kerül. Ezzel lehetõségünk van a folyadékszer adatok
ellenõrzésére, hogy megtaláljuk az optimális beállítást.
- Ehhez használjuk a Szoftver opciók menüben a Megmunkálás ki menüpontot.
- A Folyadékszer felvitele száraz menetben kontroll ablakocskát tegyük [X]-re. A folyadékszer
pontok bejelölésre kerülnek anélkül, hogy akár egy részegység is beültetésre kerülne.
- Lehetõségünk van arra, hogy folyadékszer felvitel és beültetés nélkül tartós menetet végez-
zünk.
- Ehhez aktiváljuk a Szoftver opciók menüben a Megmunkálás ki menüpontot.
- A kontroll ablakocskát a Folyadékszer felvitele száraz menetben-t helyezzük ki és be [].
