Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 4. Egyedi fun kció 98/03-as kiadás az SR.40 4.xx sz oftververz iótól 4.4 Az 1-es szállító egyedi funkci ói 4-49 6]iOOtWyV]DODJV]pOHVVpJ A szállítási szé…
4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
4.4 Az 1-es szállító egyedi funkciói
4-48
-HODGyDNWXDOL]iOiVD
Ennek a funkciónak a kiválasztásakor az ultrahang szenzorok állapota kerül kijelzésre (érin-
tett 1, érintett 0). A fogadószalagot (fogadás, a középszalagot (közép) és a kiadószalagot
(kiadás) lehet lehívni.
- Klikkeljünk a “Jeladó” munkaterületen az $NWXDOL]iOiV mezõre. A jeladó aktuális állapota
a nyáklap továbbításnál a “Jeladó” munkaterületen kerül kijelzésre.
6]iOOtWyV]DODJQDJ\VHEHVVpJ
Ezzel a funkcióval a szállítószalag két különbözõ sebességét lehet ellenõrizni és adott eset-
ben a szervo betoló egységben a fél-hidlapon beállítani. Ennek a funkciónak a választásakor
nagy, ill. lassú sebességet lehet megadni a szállítási, ill. továbbítási sebesség számára.
87$/È6
A szalagoknak üreseknek kell lenni.
A fogadószalag csak nagy sebességgel mûködik.
- Klikkeljünk a 1DJ\VH E HVVpJ kontroll négyzetre. Amennyiben a kontrolnégyzet
aktiválásra került, akkor a %H mezõre való klikkelés után a szállítószalagok nagy
sebességgel tudnak mûködni.
Amennyiben a kontrolnégyzetet deaktiváltuk, akkor a %H mezõre való klikkelés után a
szállítószalagok alacsony sebességgel tudnak mûködni.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól
4.4 Az 1-es szállító egyedi funkciói
4-49

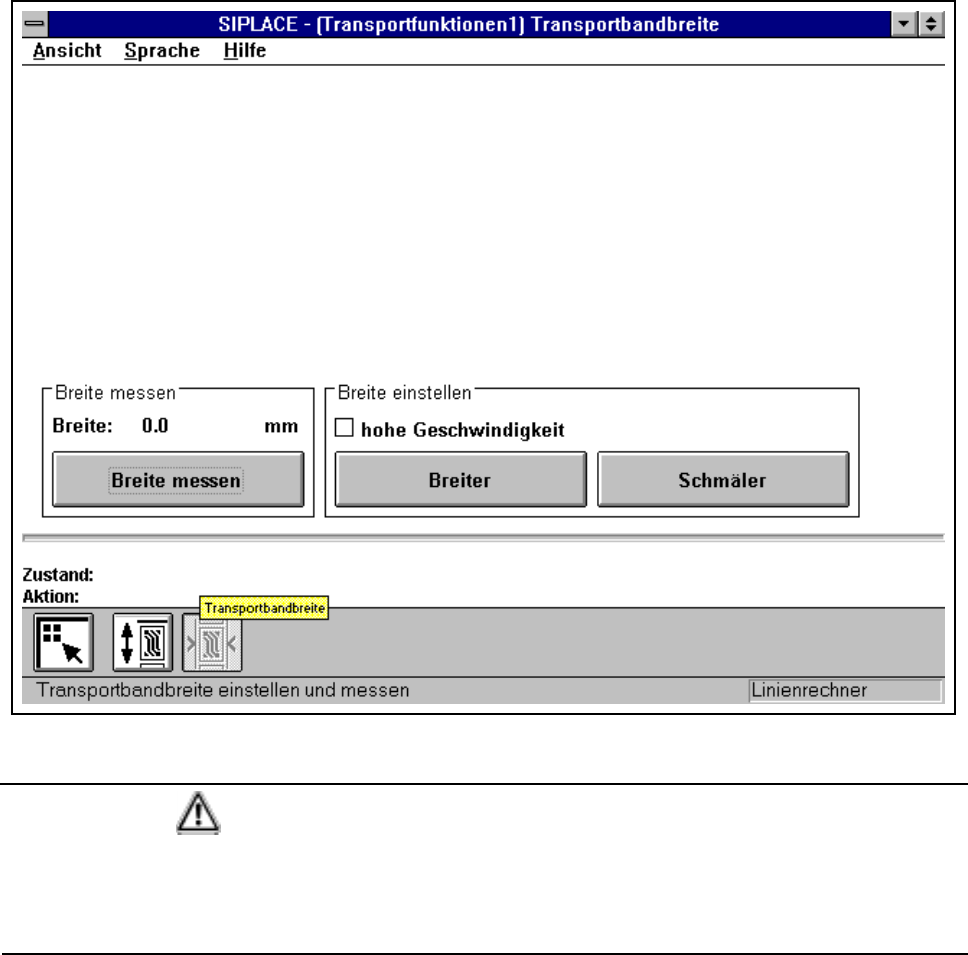

6]iOOtWyV]DODJV]pOHVVpJ
A szállítási szélesség megváltoztatására más lapnagyságok bevezetésekor és különbözõ
karbantartási munkák esetében van szükség.
- Klikkeljünk a nézetben az “Egyedi funkciók szállítás” területen a V]iOOtWyV]DODJV]p
OHVVpJ szimbólumra.
iEUD 6]iOOt WyV]DODJV]pOHVVpJ
9,*<È=$ 7
A szélesség beállításának elkezdése elõtt gyõzõdjön meg arról, hogy nem tartózkodik
nyáklap, vagy bármilyen tárgy a szállító területen. A gép és a nyáklap ellenkezõ esetben
megsérülhet.
6]pOHVVpJPpUpVH
- Klikkeljünk a “Szélesség mérése” munkaterületen a 6]pOHVVpJPpUpVH mezõre. A
nyáklap szállítás (továbbítás) szélessége megmérésre, kijelzésre és tárolásra kerül.
4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
4.4 Az 1-es szállító egyedi funkciói
4-50
6]pOHVVpJEHiOOtWiVD
- Klikkeljünk a kontrol négyzetben a PDJDVVHEHVVpJUH.
Amennyiben a kontrol négyzet aktivált, akkor a V]pOHVHEE mezõre való klikkelés után a
szállítószalagok magas sebességgel szélesíthetõk.
Amennyiben a kontrol négyzet deaktivált, akkor a V]pOHVHEE mezõre való klikkelés után
a szállítószalagok alacsony sebességgel szélesíthetõk. Amennyiben a kontrol négyzet
aktivált, akkor a NHVNHQ\HEE mezõre való klikkelés után a szállítószalagok nagy
sebességgel keskenyebbé válnak.
Amennyiben a kontrol mezõ deaktivált, akkor a NHVNHQ\HEE mezõre való klikkelés után
a szállítószalagok alacsony sebességgel válnak keskenyebbé.
87$/È6
A szélesség beállítása után a baloldali portál az egyedi funkció elhagyása után keresõ
üzemmódra vált, hogy meghatározza a szállítási szélességet.
