Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.5 Flip-Chip vizuális modul
11-25
 )OLS&KLSYL]XiOLVPRGXO
 ÈWWHNLQWpV
A Flip-chip vizuális modul a Fine-Pitch vizuális rendszer koncepcióján alapszik.
A különbségek a magasabb felbontásban és egy módosított megvilágításban rejlik. Két
megvilágítási szint a lapos és a közepes besugárzási szögû áll rendelkezésre.
Az array-módu programozás és részben a nem rendszerezett csatlakozási struktúra
számára a házforma editor bõvítésére került sor.

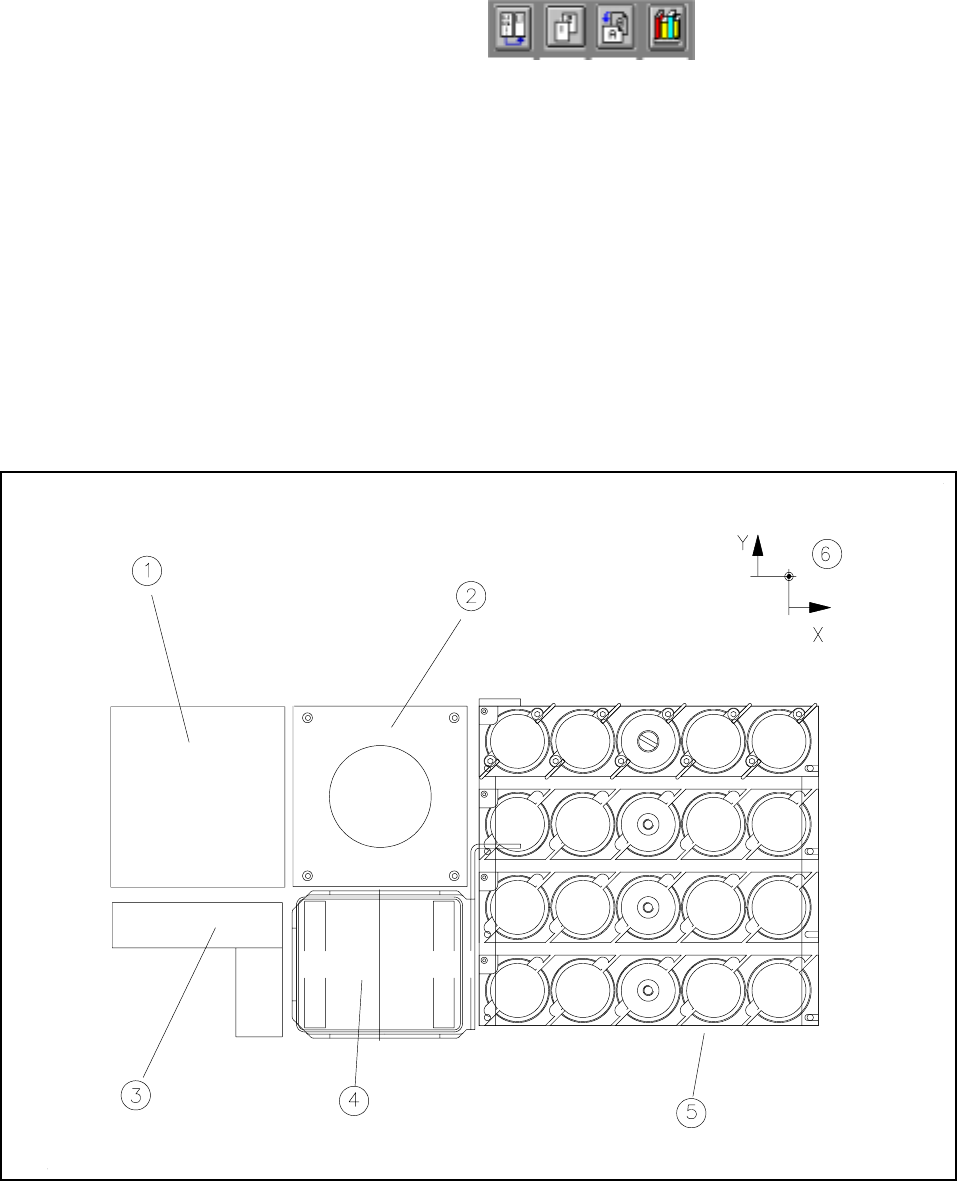

iEUD $)OLSFKLSYL]XiOLVPRGXOEHpStWpVLKHO\H
0DJ\DUi]DWDiEUiKR]
1 Fine-Pitch vizuális modul 2 Flip-chip vizuális modul
3 Komplanaritásos lézermodul 4 Ledobó tartály
5 Pipetta-cserélõ 6 Gép nullapontja
A leírást és a kezelést az 5. Fejezetben találjuk.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.5 Flip-Chip vizuális modul 98/03-as kiadás az SR.404.xx szoftververziótól
11-26
 %L]WRQViJLXWDVtWiVRND]HOHPYL]XiOLVUHQGV]HUKH]D)
DXWRPDWiQ
9(6=e/<
A 80F automata biztonsági berendezésein, vagy az IC, ill. a Flip-Chip modulon semmiféle
módosítást, vagy manipulációt nem szabad megtenni!
Az IC, ill. Flip-chip kamera optikai sugárzása az 1. Lézerosztálynak felel meg, amíg a kam-
era rögzítetten installált a gépen és a védõtetõ zárva van (EN 60825-1 ill. IEC 825).
iEUD $]/p]HURV]WiO\MHO]pVH
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.5 Flip-Chip vizuális modul
11-27
  3LSHWWDDIOLSFKLSKH]WtSXV
iEUD WtSXV~SLSHWWD
0DJ\DUi]DWDiEUiKR]
1 Stift alsó oldal feketítve
 0V]DNLDGDWRN
3LSHWW DDWtSXV~)OLSFKLSV]iPiUD
Külsõ átmérõ 1,8 mm
Beszívó átmérõ 1,0 mm
Beszívó felület 0,8 mm
2
Színjelölése Nincsen
Anyag PETP Ertalyte fekete
