Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.12 Pipettacserélõ a 6-os revolverfej számára
11-85

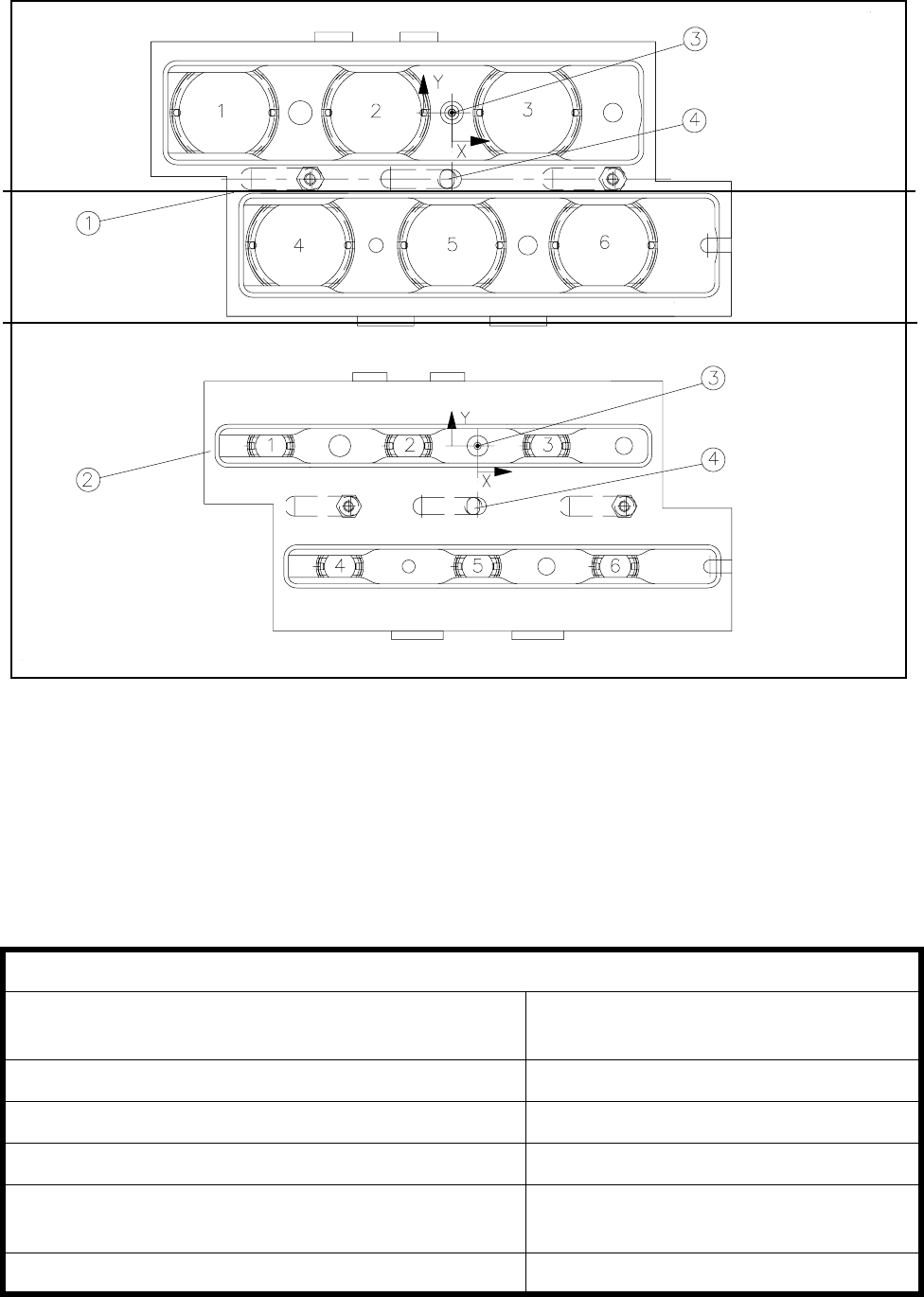

iEUDÈWWHNLQWpV7iUpVSLSHWWDJDUi]V
0DJ\DUi]DWDiEUiKR]
1 A 8xx pipetta típus tárja 2 A 7xx pipetta típus tárja
3 Pozíció jelölés 4 A vivõ stift hosszanti lyuka
  0V]DNLDGDWRN
3LSHWWDFVHUpO}DUHYROYHUIHMV]iPiUD
Beépítési hely (hosszúság x Szélesség x Magas-
ság)
575 mm x 70 mm x 60 mm
A pipetta garázs száma min.6 / max. 30
Felszerelhetõ pipetta típusok 7xx, 8xx
A lemez nyitása és zárása <200 ms
A ledobó tartály volumene kb. 50 pipetta a 7xx típusból/ kb.5 pi-
petta a 8xx típusból
Pneumatika Pneumatikus ellátó vezeték 5,5 bar
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.12 Pipettacserélõ a 6-os revolverfej számára
11-86
 0 N|GpVLPyG
A pipetta cserélõ egyes tárjain találhatók a mindenkori helyzetfelismerést segítõ pozíciós
jelölések.
A tárak egyes álláshelyei a pipettacserélõn az 1-5-ig számokkal kerül jelölésre. Az egyes pi-
petta garázsok a mindenkori tárakban 1-6-ig számozottak. (Lásd a 12.2 ábrát)
87$/È6
Külön tárakat a Siemens PL EA 1 E részleggel való megbeszélés után lehet gyártatni és
ezek külön jelzést kapnak.
A pipetták helyzetrögzítése a garázsokban egy tengellyel 12 mm-rel mozgatható kulcs-
lemezzel történik. A lemezek állásától függõen a pipetták vagy kapcsozás alatt vannak, vagy
szabadok. A lemez mozgatása pneumatikus hengerrel történik minden tár, ill. minden pipetta
számára egyidejûleg. A pipetták egyidejûleg szabadulnak fel, ill. kerülnek rögzítésre.
Ha a pipettacsere végrehajtásra kerül, akkor a kulcs-lemez mindig a “Zárva” állásba kerül.
$SLSHWWiNpUNH]WHWpVH
- A revolverfej z-tengelye lefelé megy
- A kulcs-lemez felfelé megy
- A z-tengely felfelé megy
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.12 Pipettacserélõ a 6-os revolverfej számára
11-87
$S LS HWWi NO HKHO \H]pVH
- A kulcslemez felfelé megy
- A z-tengely lefelé megy
- A kulcslemez becsukódik, bezár
- A z-tengely felfelé megy.

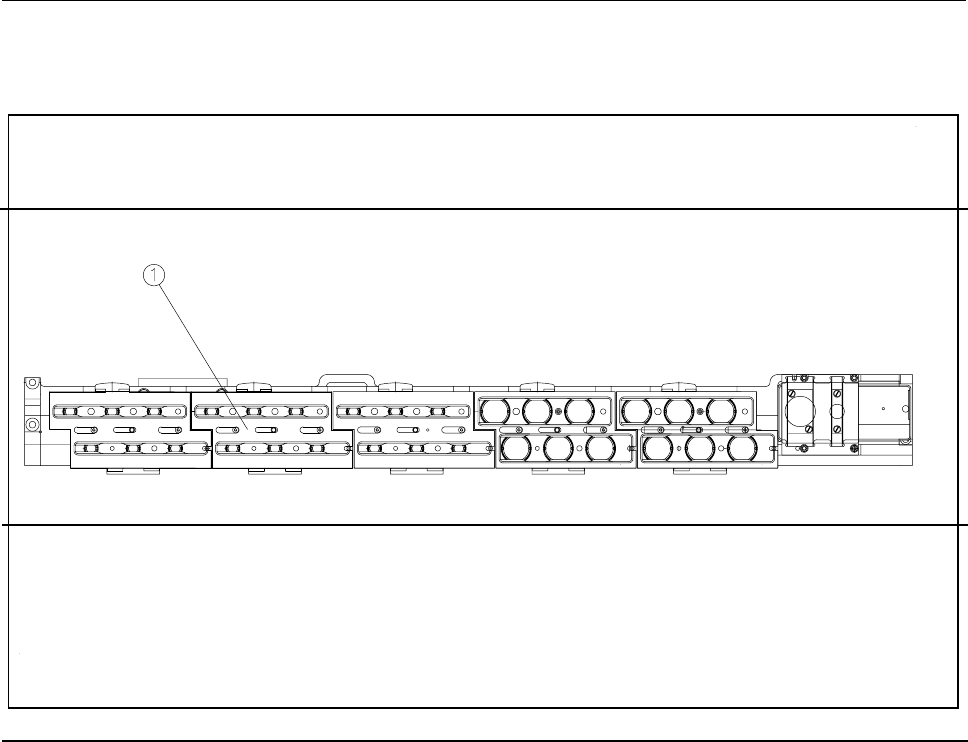

iEUD$NXOFVOHPH]KHO\]HWH
0DJ\DUi]DWDiEUiKR]
1 Kulcslemez
$KLEiVSLSHWWiNOHGREiVD
- A ledobó pozícióban a z-tengely felfelé mozdul egy 14 mm-es löketre.
- A z-tengely felment és a pipetták rugós dróttal lehúzásra kerülnek a szegnyeregrõl.
