11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.6 Kerámia szubsztrátum centrírozása
11-32
 0V]DNLDGDWRN
 2SWLNDLFHQWUtUR]iVIHUGHIpQ\PHJYLOiJtWiVVDO
 ÈOWDOiQRVWXGQLYDOyN
Az optikai kerámia szubsztrátum centrírozásnál a kerámia szubsztrátum különleges adottsá-
gait figyelembe kell venni. A kontraszt erõsen függ a pasztától, amely a kezelési struktúra
számára kerül alkalmazásra a szabad környezettõl a kezelési struktúra körül és a
megvilágítás módjától.

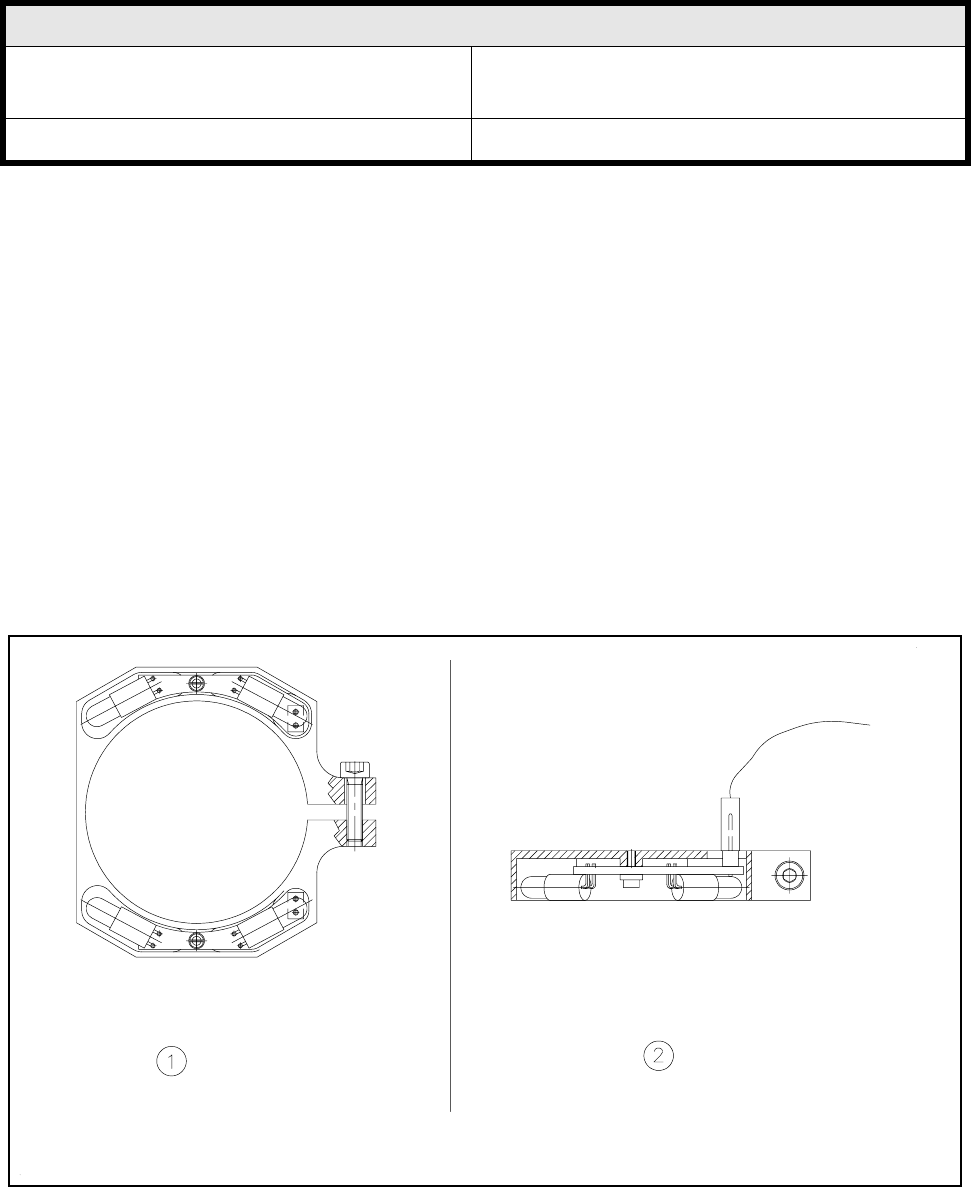

Ferde megvilágítás az alsó portál-kamera elülsõ részén található.
iEUD )HUGHPHJYLOiJtWiVLHJ\VpJDSRUWiODODWWLNDPHUDV]iPiUD
0DJ\DUi]DWDiEUiKR]
1 Felülnézet a ferde megvilágítási egységnél 2 Oldalnézet a ferde rávilágítási egységnél
.HUiPLDV]XEV]WUiWXPFHQWUtUR]iV
Feldolgozható szubsztrátum nagyságok 50 mm x 50 mm (2”x2”) max. 4”x7”
(továbbiak igény szerint)
Pneumatika ellátás 5 bar
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.6 Kerámia szubsztrátum centrírozása
11-33
Ezt a ferde megvilágítást alternatív módon kapcsolhatjuk be a meglévõ megvilágítással
(lásd táblázat a 11.6.2 részben).
87$/È6
Ferde megvilágítást csak a “Portál alatti kamera “ esetében lehet alkalmazni.
 -HO|OpVLMDYDVODWDNHUiPLDV]XEV]WUiWXPV]iPiUD
A kerámia szubsztrátoknál a kontraszt a hordozó anyag és a vezetõ pálya rétege között ál-
talában igen csekély. Ezért a jelölések kiválasztásakor meghatározott kritériumokat kell a
jelölés forma és a jelölés felépítése szempontjából figyelembe venni. A következõkben aján-
lásokat adunk önöknek a jelölés formára és a jelölés felépítésre.
-HO |O pVIR UPD

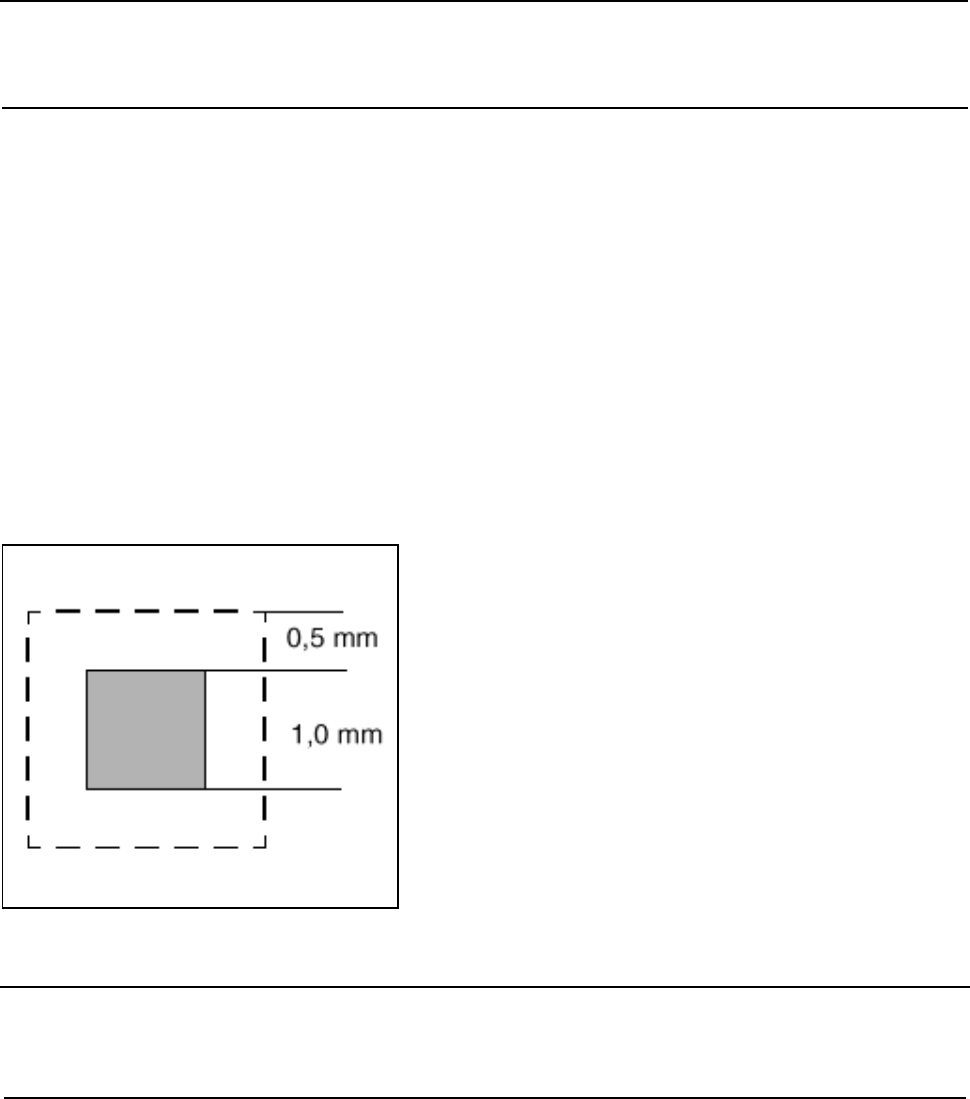

Javasolt a téglalap vagy négyzet >1 mm-es oldalhosszúsággal, > 0,5 mm-es szabad térrel.
iEUD -DYDVROWMHO|OpVIRUPD
87$/È6
Az egyszerû keresztek szintén alkalmasak, azonban ehhez több hely kell.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.6 Kerámia szubsztrátum centrírozása
11-34
-HO |Op VI HOpS tW pVH
- DYDVODW
Jelölés felépítése Fekete ellenállás paszta háttérként. Erre rányomtatva a vezetõ
paszta jelölésként
Ajánlás A háttér minden oldalra 0,75 mm-rel nagyobb legyen, mint a
jelölés.
Megvilágítási mód Normál megvilágítás
Elõny Jó kontraszt, jó élesség.
Referencia Vezetõpálya réteg
Értékelés Ez a kombináció adja a legjobb eredményeket. Nagyon ajánlott.
2. Javaslat
Jelölés felépítése A jelzés a vezetõpálya anyagából, pl. B 6119 és 4330-as passzív
üveggel átnyomtatva.
Megvilágítási mód Ferde fény
Elõny Nincs szükség további munkalépésre
Referencia Vezetõpálya réteg
Értékelés A jelölések nem annyira élesek, mint az 1. javaslatnál. Ajánlott.
-DYDVODW
Jelölés felépítése Vezetõpálya rétegbõl készült jelölése, kerámia háttérrel
Megvilágítási mód Ferde világítás, vagy normál világítás (a pasztának megfelelõen)
Elõny Nincs szükség további munkalépésre
Referencia Vezetõpálya réteg
Megjegyzés A jelölés nem olyan éles, mint a 2. javaslatnál. A jelölés képe a
környezet felületétõl függ. Elõfordulhat, hogy minden kapcsolást
külön kell teachingelni.
Értékelés Korlátozottan ajánlott.
