4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számáral
4-30
eUNH]pVLSR]tFLyYiNXXPPpUpVH
Ennek a funkciónak az aktivizálásánál a bekapcsolt vákuum az érkezési pozícióban mérésre
kerül.
- Kapcsoljuk be a vákuumot.
- Klikkeljünk az “Érkezési pozíció” munkaterületen a9iNXXPPpUpV mezõre. A
pipettában, amely az érkezési pozícióban található, a bekapcsolt vákuum mérésre kerül.
A mérési eredményt a kijelzõ ablak mutatja.
- Kapcsoljuk ki a vákuumot.
'REiVSR]tFLyUtWpVOHYHJ}NLI~YiV
Ennek a funkciónak az aktivizálásakor a levegõ befúvás a ledobási pozícióban (ürítési
pozícióban) bekapcsolásra kerül.
- Klikkeljünk a “Ledobási pozíció munkaterületen” a /HYHJ}I~YiV mezõre. A pipettában,
amely a ledobási pozícióban található, a levegõfúvás bekapcsolásra kerül.
/HGREiVLSR]tFLyYiNXXP
Ennek a funkciónak az aktivizálásakor a vákuum a ledobási pozícióban bekapcsolásra kerül.
- Klikkeljünk az “Ledobási pozíció” munkaterület 9iNXXP mezõjére. A pipettában, amely
a ledobási funkcióban található a vákuum bekapcsolásra kerül.
)HMUHIHUHQFLDPHQHW
Ennek a funkciónak az aktivizálásakor a fej tengelyek referencia menetet kezdenek. Az x és
y portáltengely eközben elhalad a ledobó tartály fölött, hogy a részegységeket definiáltan be-
dobja.
- Klikkeljünk a munkaterületen a )HMUHIHUHQFLDPHQHWkapcsolási mezõre. A fejtengelyek
referencia menetet végeznek.
7DUWyN|UYiNXXPPpUpVH
Ennek a funkciónak az aktivizálásakor a tartókörben a vákuum mérése történik.
- Klikkeljünk a “Tartókör” munkaterületen a Vákuum mérés mezõre. A pipettában, amely a
tartókörben található, a vákuum mérésre kerül.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól
4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számára
4-31
,&IHMIXQNFLyN6,3/$&()
Az “IC-fejfunkciók” menüben lehetséges, hogy az IC-fejhez tartozó funkciókat irányozzuk
be.
87$/È6
A fejfunkciókat nyitott védõtetõ esetében csak elfordított kulcskapcsolóval lehet végre-
hajtani. Amennyiben az “IC-fej” menüt elhagyjuk, akkor az IC-fej és a csillag-fej a ledobás
tartály fölött referálnak. Az x/y tengely mozgásához a védõtetõt zárva kell tartani.
- Az “Egyedi portál” menüben klikkeljen az ,&IHMIXQNFLyN szimbólumra.

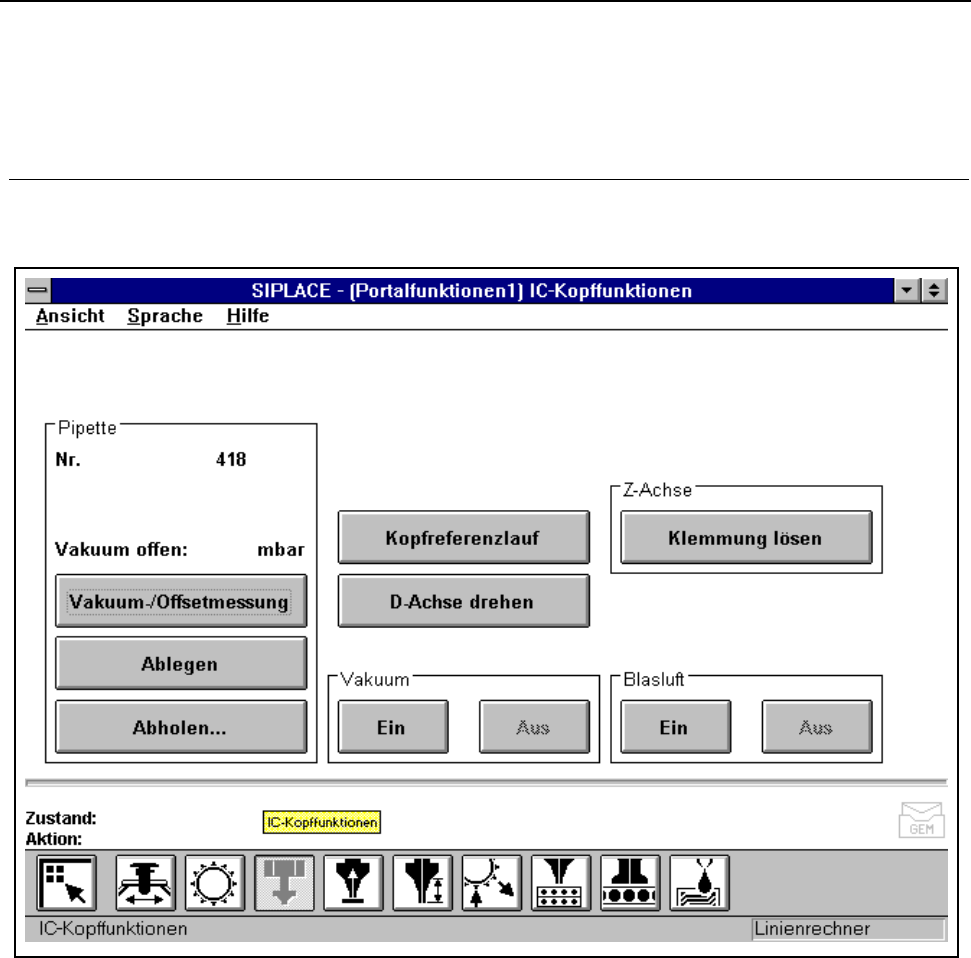

iEUD ,&IHMIXQNFLyN
3LSHWWD YiNXXPRIV]HWPpUpV
Ennek a funkciónak az aktiválásakor a vákuum a fejen található pipetta magaságában kerül
megmérésre. Egy pipettának a fejen kell ilyenkor lennie.
- A vákuum érték és az aktuális pipetta magassága mérésre és kijelzésre kerül.
4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számáral
4-32
3LSHWWDOHKHO\H]pV
Ennek a funkciónak az aktivizálásakor az IC-fejben található pipettát lelehet rakni. Az aktuá-
lis pipetta kijelzésre kerül.
- A “pipetta” munkaterületen klikkeljünk a /HKHO\H]pV (lerakás) mezõre. Az IC-fejen talál-
ható pipetta lerakásra kerül.
3LSHWWDpUNH]pV
Ennek a funkciónak az aktivizálásakor a különbözõ pipettákat tudjuk elhozni (érkeztetni),
amelyek a pipetta cserélõ felszerelésben rendelkezésre állnak.
- A “pipetta” munkaterületen klikkeljünk az eUNH]pV (elvitel) mezõre. A következõ ablak
jelenik meg.

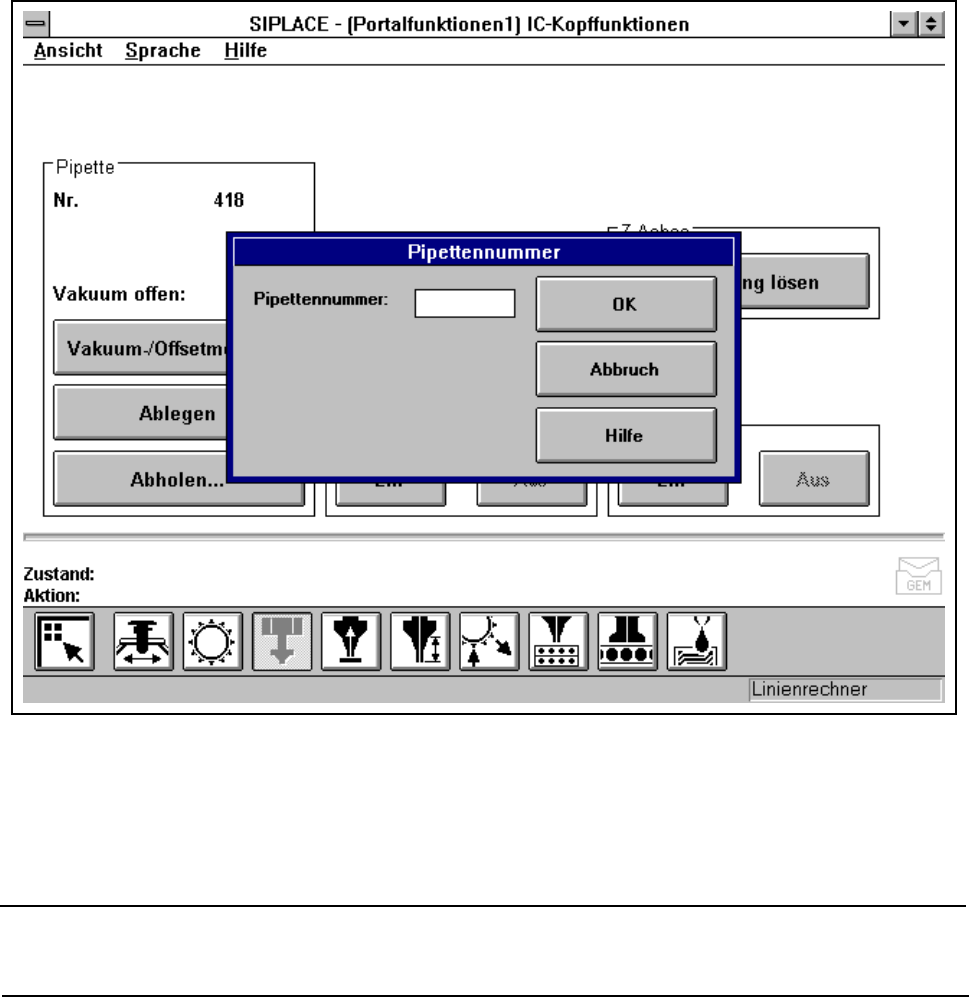

iEUD ,&IHMIXQNFLyNSLSHWWDHOKR]iVDpUNH]pV
- Adjuk be az elhozandó pipetták számát az ablak beadó mezõjébe.
- Klikkeljünk az 2.-ra. A kiválasztott pipetta megérkezik és ez az ablakban kijelzésre
kerül.
UTALÁS
Amennyiben egy pipetta található az IC-fejen, akkor ezt elõször a gép lerakja.
