4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

98/03-as kiadás az SR.404.xx szoftververziótó

4.4 Az 1-es szállító egyedi funkciói

4-46

 HVV]iOOtWiVLIXQNFLyDQ\iNODSRNQiO

A szállítási funkciók a nyáklap szállítás (továbbítás) funkciós egységeinek ellenõrzésére és

beállítására szolgálnak.

- Klikkeljünk az “Egyedi funkció szállítás” nézetre és a 1\iNODSWRYiEEtWiVL IXQNFLyN

szimbólumra.

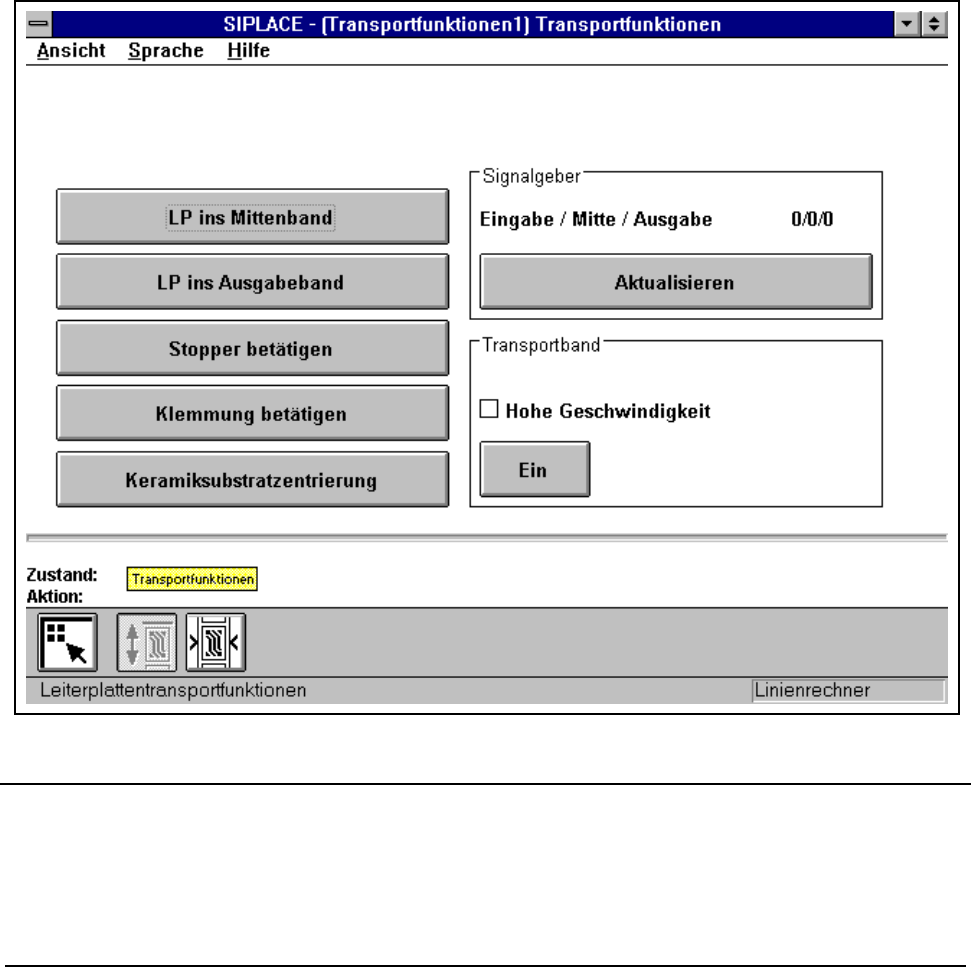

iEUD 1\iNODSWRYiEEtWiVLV]iOOtWiVLIXQNFLyN

87$/È6

Az x - vagy y - tengely mozgási funkciójánál zárva kell tartani a védõtetõt és ennek végre-

hajtásához meg kell nyomni a start gombot. A portálok alapvetõen lassú sebességgel mo-

zognak. A revolverfej is lassú sebességre programozott.

 1\iNODSDN|]pSV}V]DODJRQ

Ennek a funkciónak a kiválasztásakor egy, a beadásnál található nyáklapot középre szállít,

megállítja és kapcsozza.

- Klikkeljünk a munkaterületen a Q\iNODSDV]DODJN|]pSV}UpV]pQ mezõre. Egy

nyáklapot, amely a fogadószalagon található, az állomás középsõ szalag részére helyez,

ott megállítja és kapcsozza.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció

98/03-as kiadás az SR.404.xx szoftververziótól

4.4 Az 1-es szállító egyedi funkciói

4-47

 1\iNODSDNLDGyV]DODJRQ

Ennek a funkciónak a kiválasztásakor egy, a szállítás közepén található nyáklap a kiadóhe-

lyre kerül.

- A munkaterületen klikkeljünk a Q\iNODS V]DODJNLDGy mezõre. Az az egy nyáklap, amely

a szalag közepén található, az állomás kiadószalagjára kerül.

 $PHJiOOtWyPN|GWHWpVH

Ennek a funkciónak a kiválasztásakor beindul a leállító.

- Klikkeljünk a munkaterületen a OHiOOtW yPN|GWHWpVH mezõre. A leállító beindul.

- Még egyszeri klikkelésre a leállító visszamegy a kiindulási helyzetbe.

- További klikkeléssel ugyanezen a mezõn ez a folyamat megismétlõdik.

 $NDSF VR]iVPN |GWHWpVH

Ennek a funkciónak a kiválasztásakor a kapcsozás kerül aktiválásra (egy esetleg szállítás

közben található nyáklap kerül kapcsozásra).

- Klikkeljünk a .DSFVR]iV mûködtetés mezõre, a nyáklap kapcsozás aktiválásra kerül.

- Még egyszeri klikkelésre a kapcsozó berendezés visszaáll a kiinduló helyzetbe.

- További klikkelés esetén ezen a mezõn ez a folyamat megismétlõdik.

 $NHUiPLDV]XEV]WUiWXPFH QWUtUR]iVDRSFLy

Ennek a funkciónak a kiválasztásakor a kerámia szubsztrát centrírozás kerül aktiválásra.

(Egy esetlegesen szállítás közben található nyáklap kapcsozásra kerül).

- Klikkeljen ezen a munkaterületen a .HUiPLD V]XEV]WUiWFHQWUtUR]iVUD, a kerámia szub-

sztrát centrírozása aktiválásra kerül.

- A mezõ újbóli klikkelésére a kapcsozó berendezés visszamegy az eredeti kiinduló

helyére.

- Ennek a mezõnek az újbóli klikkelésére a folyamat megismétlõdik.

UTALÁS

Lásd még a 11.6 Fejezetet

4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

98/03-as kiadás az SR.404.xx szoftververziótó

4.4 Az 1-es szállító egyedi funkciói

4-48

 -HODGyDNWXDOL]iOiVD

Ennek a funkciónak a kiválasztásakor az ultrahang szenzorok állapota kerül kijelzésre (érin-

tett 1, érintett 0). A fogadószalagot (fogadás, a középszalagot (közép) és a kiadószalagot

(kiadás) lehet lehívni.

- Klikkeljünk a “Jeladó” munkaterületen az $NWXDOL]iOiV mezõre. A jeladó aktuális állapota

a nyáklap továbbításnál a “Jeladó” munkaterületen kerül kijelzésre.

6]iOOtWyV]DODJQDJ\VHEHVVpJ

Ezzel a funkcióval a szállítószalag két különbözõ sebességét lehet ellenõrizni és adott eset-

ben a szervo betoló egységben a fél-hidlapon beállítani. Ennek a funkciónak a választásakor

nagy, ill. lassú sebességet lehet megadni a szállítási, ill. továbbítási sebesség számára.

87$/È6

A szalagoknak üreseknek kell lenni.

A fogadószalag csak nagy sebességgel mûködik.

- Klikkeljünk a 1DJ\VH E HVVpJ kontroll négyzetre. Amennyiben a kontrolnégyzet

aktiválásra került, akkor a %H mezõre való klikkelés után a szállítószalagok nagy

sebességgel tudnak mûködni.

Amennyiben a kontrolnégyzetet deaktiváltuk, akkor a %H mezõre való klikkelés után a

szállítószalagok alacsony sebességgel tudnak mûködni.
