Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-141
 $URVV]V]tQiEUi]ROiVD
A hamis szín-ábrázolás a megvilágítás objektív megítélésére és vele kapcsolatos in-
formációkra szolgál. Itt a világossági értéket egy szín ábrázolja.
WiEOi]DW ÈWYiOWiVLWiEOi]DWDKDPLVV]tQiEUi]ROiVUDD]RVUHYROYHUIHMHQ
Mérés számára legalább négy színfokozatú kontraszt szükséges a lábacska és a test között.
A házforma manipulátor "Megvilágítása" menüjében az elemek hamis szín ábrázolásban
kerülnek az állomás számítógép monitorján kimutatásra.
 %HiOOtWiVLpUWpNHND]HOHPHNPHJY LOiJtWiVKR]
A standard elem-spektrumhoz tartoznak a chippek (0603-tól 2220--ig) tantálkondenzátorok,
a Melf-elemek, a PLCC-k, QFP-k, SO-k, SOJ-k, TSOP-k, IC-k, teljesítmény elemek, flip-
chippek, –BGA-k és BGA-k.
A következõkben felsorolt elemek számára a házforma interpreter az állomás számítógépen
az 5.7.11 ábrán felsorolt, elõre beállított megvilágítási paramétereket alkalmazza:
- Chippek (0603-tól 2220-ig)
- Tantálkondenzátorok (Elem-testek, nem tükrözõdõ)
- Melf
- PLCC, QFP, SO, SOJ, TSOP, IC-k, teljesítmény IC-k
- Flip-Chippek, –BGA-k, BGA-k.
A különleges elemeknek számítanak
- teljesítmény tranzisztorok
- dugaszok
- PLCC-tokok
- kvarcok
Általában az elemek számára megvilágítási paramétereket nem kell megváltoztatni.
6]tQIRN 9LOiJRVViJ
fehér
sárga
narancssárga
piros
barna
zöld
világoskék
kék
lila
fekete
világos
sötét
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.7 Útmutató a házformák leírásához 98/03-as kiadás az SR.404.xx szoftververziótól
5-142

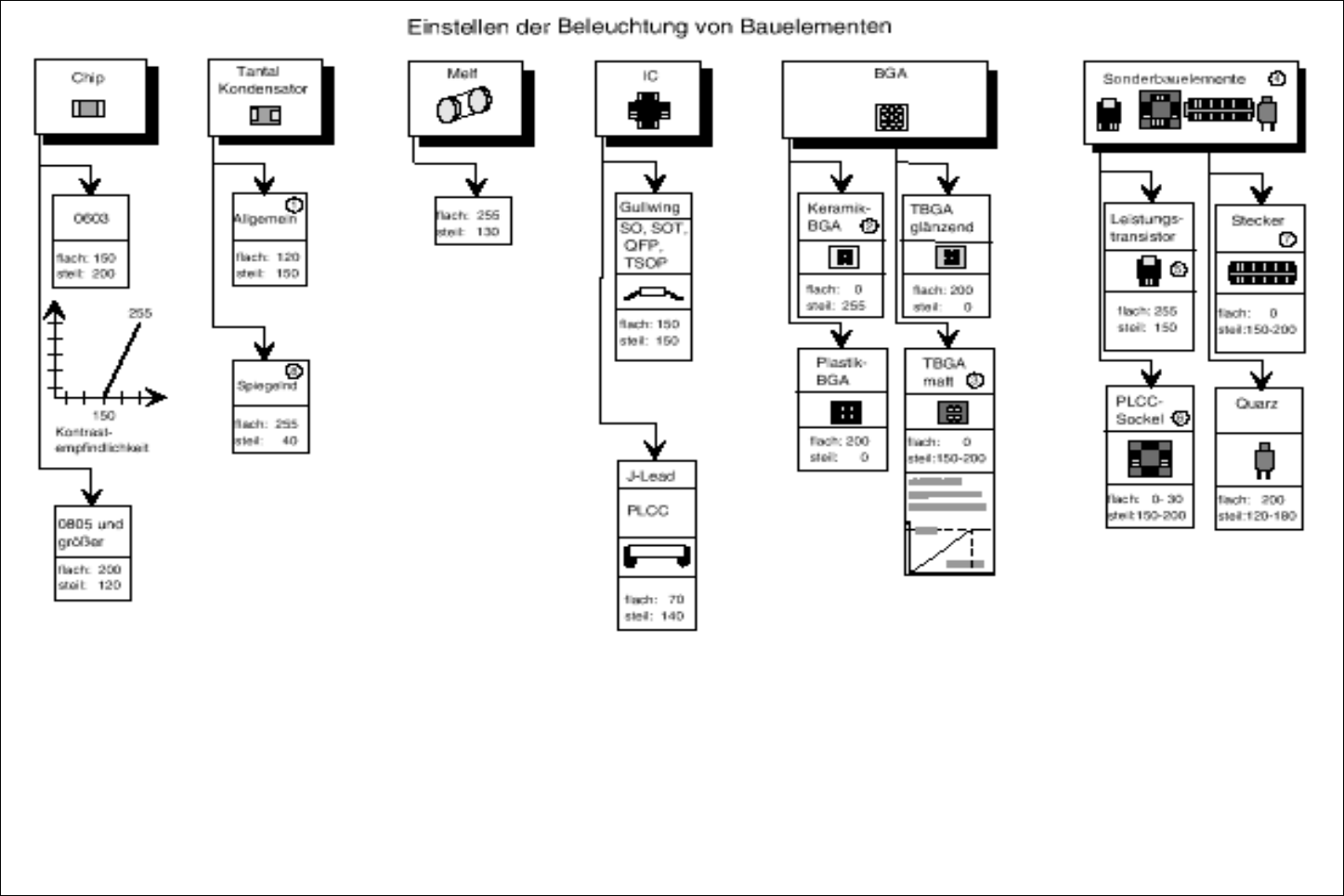

iEUD0HJYLOiJtWiVLSDUDPpWHUHND]HOHPHNV]iPiUDDRVUHYROYHUIHMNDPHUiQ[
– Ne használjuk tükrözõdõ elemeknél
– Ball leképezésnél negatív Ball kontrasztot használjunk
– A leírás csak a elsõ Ball-sort tartalmazhatja. Negatív kontrasztot alkalmazzunk
– Az elemek beültethetõségének fenntartásával. A vizsgálatot minden típus számára el kell végezni
– A nagy hûtõfelület szélek néhány példánynál a gyártástól függõen erõsen szabálytalan. Kétséges
esetben ne használjuk ezt a mérés számára
– A PLCC 52 tokig. Ügyeljünk a korrekt pipettára
– Amennyiben szükséges írjuk le úgy, mint a BGA-t
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-143
 $PHJYLOiJtWiVEHiOOtWiViQDNWHV]WHOpVH
A megvilágítási paramétereket a "Megvilágítás" opcióban tudjuk beállítani (lásd az 5.6.4.8
részt az 5-101 oldalon). Ezután az "Elem-mérés" opcióval megmérhetjük az elemeket és a
mérési eredmény segítségével ellenõrizhetjük a beállítást.
A megvilágítás beállításának tesztelésekor a következõ képpen járjunk el:
– A javasolt megvilágítási értékekkel az 5.7.11 ábráról végezzünk mérést.
A mérés sikeres legyen.
– Csökkentsük minden szinten a beállított világossági értéket 50%-kal.
A mérés sikeres legyen.
– Növeljük minden szint számára a beállított világossági értéket 50%-kal
A mérés sikeres legyen
Amennyiben ez a procedúra nem hoz eredményt, akkor a következõképpen járjunk el:
– Növeljük a világosságot - a javasolt megvilágítási értékbõl kiindulva - minden egyes
megvilágítási szinten annyi ideig, amíg sikeres mérési eredményt nem kapunk.
– Ezt a felsõ határértéket nézzük meg minden egyes megvilágítási szinten.
– Csökkentsük a világosságot - a javasolt megvilágítási értékbõl kiindulva - minden egyes
megvilágítási szinten, mégpedig addig, amíg sikeres mérési eredményt nem kapunk.
Minden egyes megvilágítási szint számára nézzük meg ezt az alsó határértéket.
– A felsõ és alsó határértékekbõl minden szint számára alakítsunk ki egy középértéket.
Ez az optimális keresett megvilágítási érték.
3pOGDHJ\PHJYLOiJtWiVLWHV]WV]iPiUD
– Beállítási érték az ábráról:
lapos:150
meredek:180
– Az elemek mérése. A mérés sikeres.
– Beállítási értéket 50%-kal csökkentjük
lapos:75
meredek:90
– Beállítási értéket 50%-kal növeljük
lapos:255
meredek:255
– Elemek mérése. A mérés sikeres
– A beállítási értékeket vigyük vissza a javasolt értékekre:
lapos:150
meredek:180
–RSWLPiOLVEHiOOtWiV
