Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-35
 $]HOHPHNNULWpULXPDL
Az elemek formája
Az optikai elem centrírozással a szabályos mellett szabálytalan elemeket is lehet centrírozni.
A maximális lábacska mennyiség a vízszintes, illetve függõleges irányban 99 - 99 lábacska
lehet.
A szabályos elemek kritériumai
Definíció
Az elem (chip) akkor nevezhetõ szabályosnak, a következõ négy feltétel teljesítésre kerül:
• téglalap alakú házforma (különleges esetnél: négyzetes forma)
• csak egy lábacska modell (lead-type)
• csak egy lábcsoport oldalanként
• az egymással szemben lévõ lábcsoportok mindig szimmetrikusak a két fõ tengelyhez
iEUD 6]DEiO\RVHOHPFKLS
- Megjegyzések az 5.3.1 ábrához
1 szimmetria-tengely
A szabálytalan elemek kritériumai
Definíció
Szabálytalannak akkor nevezünk egy elemet, hogy ha az nem teljesíti a szabályos elemek
kritériumait.
Plusz feltételek az elem-vizuális rendszerrel való centrírozás számára.
• A sorokban 3 különbözõ lábmodell megengedett.
• Egy sorban maximum 15 csoport megengedett.
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.3 Elem (chip) vizuális rendszer 98/03-as kiadás az SR.404.xx szoftververziótól
5-36

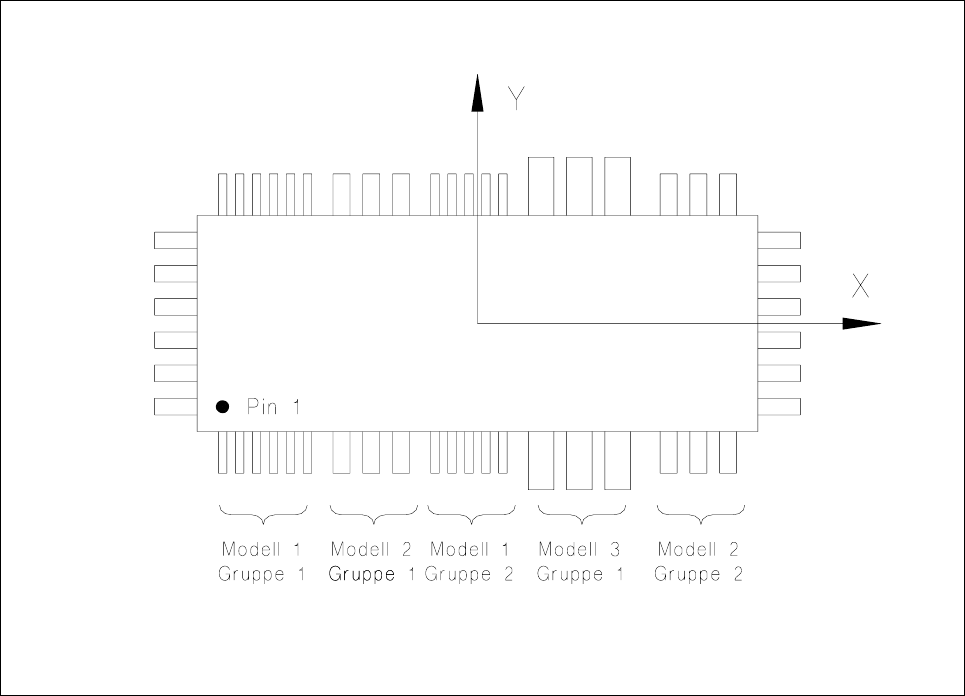

iEUD 3pOGDDV]DEiO\WDODQHOHPUH
Felosztási eltérés
Minden elem számára a házforma editorban a felosztási eltérés külön is beadható (ez a
felosztási távolság a lábacska közepétõl a lábacska közepéig). Amennyiben ez az érték
túllépésre kerül, akkor az elem nem kerül centrírozásra és így beültetésre sem.
A minõségmérés határértéke
Az elemek nem léphetik túl a minõségmérés határértékeit, mert akkor nem kerülnek
beültetésre.
A határértékek:
• A lábacska mennyiség különbsége az eredeti és a modell között.
• A felosztás eltérése nagyobb, mint a házforma adattárban szereplõ érték
• Nagyobb ortogonális hiba, mint a házforma adattárban megadott.
• A külsõ méretek nagyobb eltérése
• A középpont nagyobb eltérése, mint a megengedett helyzet tolerancia az érkezéskor.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-37
 %L]WRQViJLXWDVtWiVRND]HOHPY L]XiOLVUHQGV]HUHNKH]D)

)
LOO)
DXWRPDWiNRQ
VESZÉLY
A 80F
4
, 80F
4
-6, ill. 80F
5
-automaták biztonsági berendezésein, vagy az IC-, ill. flip-chip mod-
ulon semmiféle változtatást, vagy manipulációt nem szabad végrehajtani!
Az IC-, ill. flip-chip-kamerák optikai sugárzása az 1-es lézerosztálynak felel meg, ameddig a
kamerák fixen rögzítettek az automatában és a védõtetõ zárva van (EN 60825-1, ill. IEC
825).
iEUD $]Op]HURV]WiO\MHO|OpVH
