5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-88
³(OHPPpUpV´RSFLy
UTALÁS
Ez az opció csak akkor aktiválható, ha elõtte betöltöttünk egy házforma számot és egyelem
már elhozatalra került.

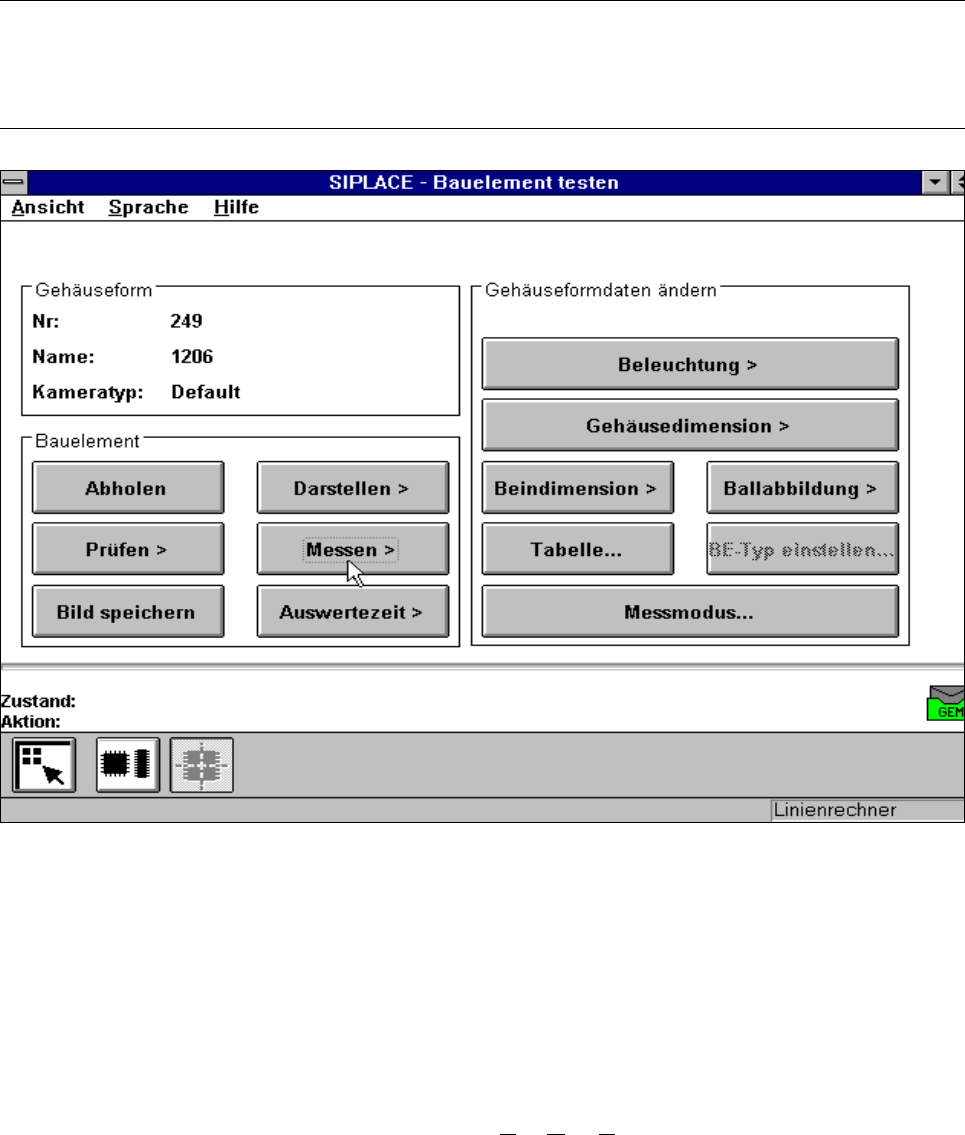

iEUD$]³(OHPWHV]WHOpV´PHQD]³(OHPPpUpV´RSFLy
Ennek az opciónak az aktivizálásakor a következõ akciók indulnak:
- A videókép megjelenik a képernyõn.
- Az elõdefiniált paraméterekkel megjelenik a mérési parancs.
- Az MVS az elemspecifikus mérési lépéseket egymás után hatja végre.
- A mérési értékek a videóképen bevillantásra kerülnek.
A csak a 80F
4
, 80F
4
-6, ill. 80F
5
-automatákon a hagyományos elemek mellett amelyek lá-
bacska csatlakozással rendelkeznek BGA-kat (Ball Grid Arrays) és Flip-Chippeket is lehet
optikailag centrírozni. A BGA-k elem testei és a flippeké passzivált szilicium-chippekbõl áll.
Ezek a chip testek erõsen visszaverõdnek (reflexió) és hullámosak. Az elemek csatlakozá-
sai Ball-ként legalább 80 µm átmérõvel rendelkeznek. A Ball-Grid-Arrays-nél a csatlakozá-
sok rácsszerû elrendezésben jelennek meg. Ezért ezeket sorokban és oszlopokban tudjuk
leírni.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-89
A Flip-chippeknél a Ball-ok szabálytalanul kerültek elrendezésre az elem-testen. Minden
egyes csatlakozás koordinátáját ezért egyenként kell megállapítani.
A 80F
4
, 80F
4
-6, ill. 80F
5
-automaták IC-feje a BGA-kat, ill. flip-chippeket elhozza a tárakból.
A BGA-k, vagy a flip-chippek optikai centrírozására azonban az eddig a konvencionális ele-
mekre alkalmazott kiértékelési eljárás már nem elegendõ. Ezért új kiértékelési eljárást és új
megvilágítási technikát fejlesztettünk ki az IC-kamerákon, ill. FC-kamerákon, hogy az ele-
meknek ezt az új generációját is centrírozni tudjuk. A BGA-k és a flip-chippek, amelyeket op-
tikailag nem lehet centrírozni, az IC-fej ismét vissza helyezi a tárakba.
iEUD³(OHPWHV]WHOpV´PHQ³(OHPPpUpV´YLGHyNpS
Optikai mérés a lábacska csatlakozással rendelkezõ hagyományos elemeknél a 80F
4
, 80F
4
-
6, ill. 80F
5
-beültetõ automatáknál
A kereszt megmutatja az elemek súlypontját. Az elem körvonalát színessel emeljük ki.
A mérési értékek az elem geometriai paramétereit mutatják, vagyis:
- Lábacska eltérés
A lábacska eltérés értéke kiadásra kerül, ha a “Lead driven” moduszt választottuk.
- Felosztás
Az érték akkor kerül kiadásra, hogy ha a “Corner driven” mérési modusz, mint utolsó
mérési lépés válik aktívvá.
- Lábacska mennyiség (szám)
- x/y eltolódás
- Ortogonalitás
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-90
- Az elem méretei
- Elfordulási szög
- A mérés minõségének tényezõje.
Az ESC-vel elhagyjuk ezt az opciót, a videókép elkapcsolásra kerül. Ismét az “Elem-tesz-
telés” menü jelenik meg a képernyõn.
Az ütemezett üzemelésben az egyes mérési lépések szín kivitelezése (overlay)
1. Size Driven Mode
A mérési módszerek definícióját az 5.6.4.14 részben, az 5 - 109. oldaltól találhatjuk.
Ezt a mérési módot a rotáló ablakokból ismerjük fel az elem-széleknél.
Eljárás
I. A keresõablakon belül az x- és y- irányba leképezõdnek a profilok. Az ebbõl kialakult
vonalak segítségével és egy geometriai filterrel az elem nagy vonalakban történõ helyzete
meghatározásra kerül.
II. Az ablak rotál az elem szélek körül. Minden ablak számára meghatározásra kerül a profil
és a vonalak. A vonalak összege mérce arra nézve, hogy az ablak-szög megegyezik-e az
elem helyzetével.
Amennyiben a vonalak összege eléri a maximumot, akkor az elem-szög helyzete megadás-
ra kerül.
III. A II. pont alatt meghatározott szög az 1. lépésben (I) megismétlésre kerül. Ekkor az elem
pozíciója x- és y-irányban pontosabban meghatározott.
Téglalapok:
zöld:x- és y-felvételi tolerancia
narancssárga:az állomás által küldött elem dimenziók és toleranciák
kék:keresõ ablak a helyzetfelismerés számára
Megjegyzések:
1. A megtalált elem pozíció a zöld téglalapon belül legyen, különben az elem nem kerül
beültetésre.
Minden méréslépés számára érvényes!
2. Az elemnek a narancssárga ablakon belül kell lennie, különben a mérési eredményeket
meg lehet kérdõjelezni.
3. A keresõ ablak ugyanolyan irányban legyen, mint az elem és legyen ennél nagyobb.
Vonalak:
Piros:Az elem megtalált széle
Megjegyzés:
A piros vonalakat gyakran más vonalak lefedik és esetleg nem ismerhetõk fel kellõ képen.
