10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
10.9 21 mm-ig terjedõ szabad magasságú elemek beültetése a 80F automatán
10-34
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól
10.10 Surftape-bevezetõ modul (csak a 80F
5
számára DCA opcióval
10-35
6XUIWDSHEHYH]HW}PRGXOFV DND)
V]iPiUD
'&$RSFLyYDO
ÈWWHNLQWp V

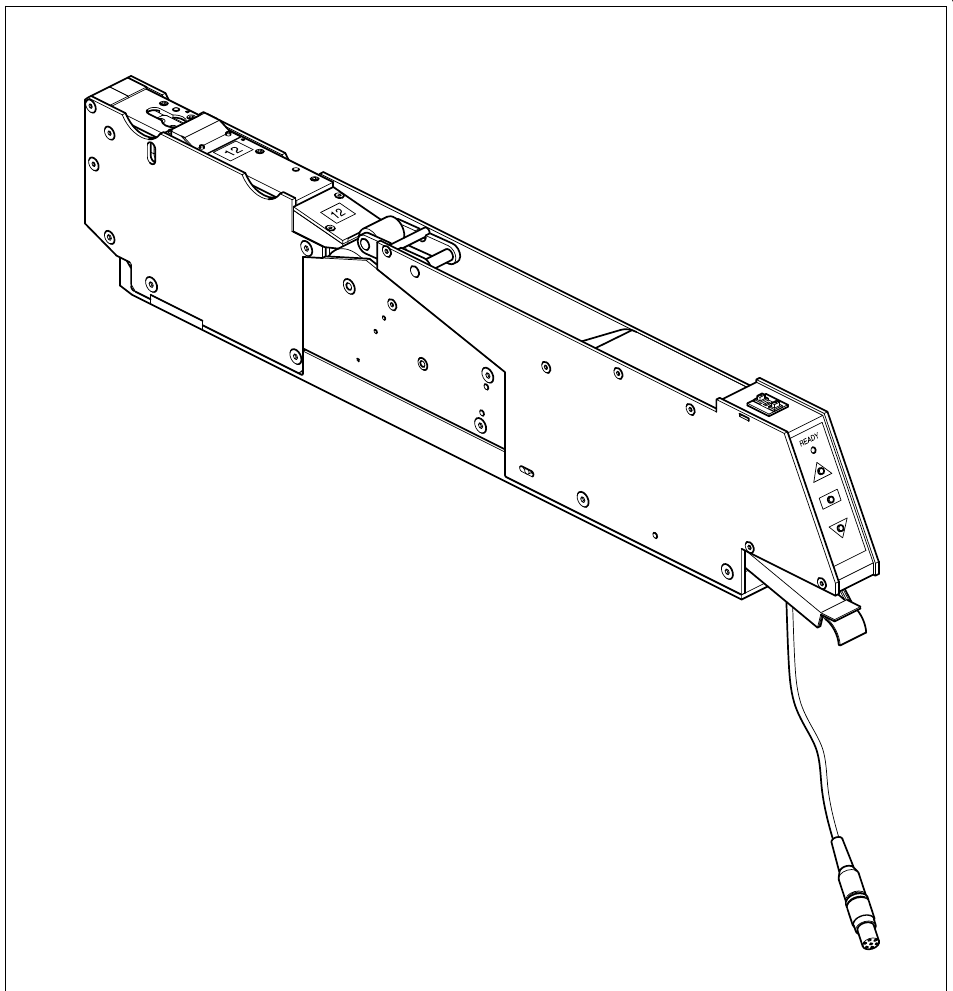

A Bare Dies-ekkel való beültetéshez szükségünk van az elem készenlétbe állításához a
szösztépõ bevezetõ modulra. A bevezetõ modul 8 mm-es, 12 mm-es, ill. 16 mm-es szalag-
kivitelezésben áll rendelkezésre.
iEUD6]|V]WpS}EHYH]HW}PRGXO
A bevezetõ modul kezelését a bevezetõ modulok használati utasításában a 16. Fejezetben
írtuk le 2/98 kiadásban.
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
10.10 Surftape-bevezetõ modul (csak a 80F
5
számára DCA opcióval
10-36
*pSDGDWWiU'&$ 0$
Ha a Bare Dies-ekkel akarunk beültetni, akkor szükségünk van a gépkontrol szoftverre a 404
verziótól. A DCA.MA adattár tartalmazza a gépadatokat a szösztépõ bevezetõ modulok
számára. Ez a következõ alatt található meg
C:\SRDDWHQ?6FUPD?
A gépadatokat a WINDOWS NT - Editorral módosíthatjuk.
$'&$0$DGDWWiUHGLWiOiVD
87$/È6
Az összes, a következõkben leírt akció a DCA.MA adatár módosítására csak a “Szerviz
technikus” kezelõi szinten végezhetõk el.
Ha a DCA.MA adattár gépadatait editálni kívánjuk, akkor a SIPLACE-programot be kell fe-
jezni. A következõ képpen járjunk el:
- Nyissuk ki az “Opciók” Pulldown menüt alapnézetben.
- Válasszuk a “Szerviz technikus” kezelõi szintet.
- Nyissuk ki az “Üzemelés” Pulldown menüt és klikkeljünk a “Kezelõi felület zárása...”
menüpontra. A SIPLACE -programot az Alt és F4 gombok egyidejû lenyomásával
fejezhetjük be.
Most a WINDOWS NT 4.0 kezelõi felületen találhatjuk magunkat.
- Klikkeljünk a lábjegyzetben a “Start gombra”.
- A “Program” és a “Tartozékok” alatt hívjuk le az “Editort”.
87$/È6
Javasoljuk, hogy alapvetõen a Windows-NT-Editort használjuk. Ha ehelyett pl. a WORD,
vagy a WORDPAD kerül az adatok editálásánál alkalmazásra, akkor ügyelnünk kell arra,
hogy a DCA. MA adattárat tisztán ASCII-adattárként, tehát formattálás nélkül mentsük
el. Egyéb esetben a DCA.MA adattár a gépkontroller számára nem olvasható.
- Nyissuk ki az “Adattár menü” pont alatt a C:\SRDDWHQ?6FUPD?-ban a DCA.MA adattárat
és editáljuk az adatokat a követelményeknek megfelelõen.
A DCA.MA adattár házforma Arrays-en az IC-fej számára 20 házforma számig terjedõen a
revolverfej számára 100 házforma fej számig terjedõen vihetünk be adatokat, amelyek 4
különbözõ szösztépõ bevezetõ modul típussal kerülnek elhozatalra.
