00191504-01.pdf - 第684页
1 1 Állo más bõvítések/op ciók Használa ti ut asítás a SIPLACE 80S-20/F4/F4 -6/F5 ti pushoz 1 1 .1 1 A szállí tóhelyze t felis merése 98/03-as kiad ás az SR.40 4.xx szo ftververz iótól 11-82 $ V]iOOtWyKHO\ ]HWI…
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.11 A szállítóhelyzet felismerése
11-81
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.11 A szállítóhelyzet felismerése 98/03-as kiadás az SR.404.xx szoftververziótól
11-82
$V]iOOtWyKHO\]HWIHOLVPHUpVH
ÈOWDOiQRVWXGQLYDOyN
Amennyiben a szállító pozíció jelzéseket kap, akkor ezeket a szállítókat mérni lehet.
Ez a funkció ugyancsak támogatja a lapos tártartót (manuális tray felvétel), amennyiben ez
pozíció jelekkel került ellátásra.

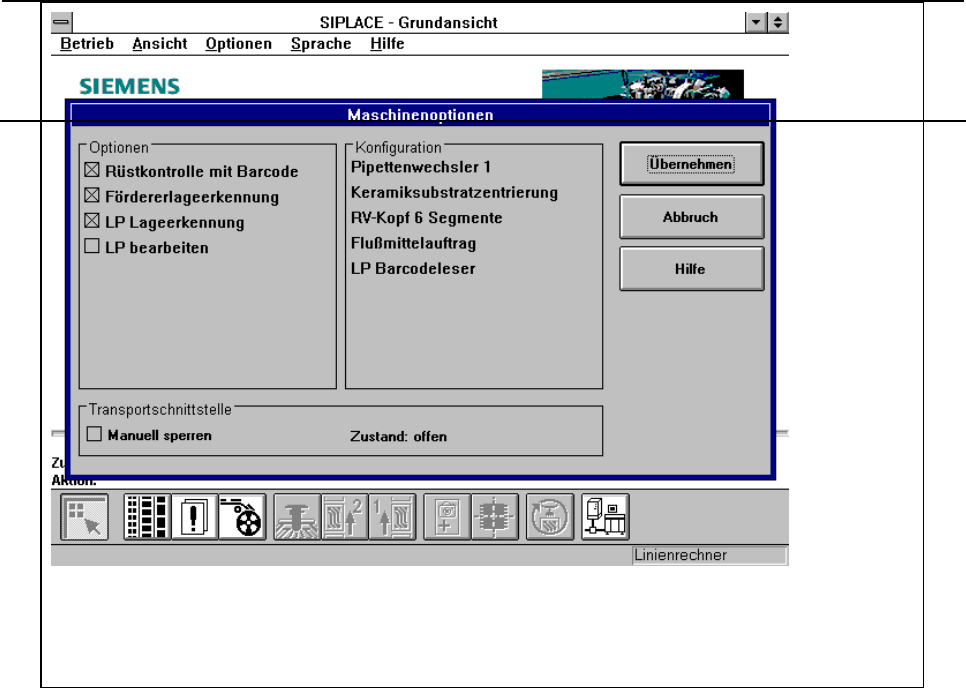

Amennyiben a “Szállító helyzetfelismerés” funkció a sorszámítógép által megadott, akkor a
gép opciók között megjelenik ez a funkció.
A gépopciók között a szállító helyzet felismerést a mindenkori állomáson aktiválhatjuk, ill.
deaktiválhatjuk.
iEUD6]iOOtWyKHO\]HWIHOLVPHUpV
87$/È6
Az állomás bekapcsolása után a “Szállító helyzet felismerés” funkció mindig ki van kapcsol-
va.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.12 Pipettacserélõ a 6-os revolverfej számára
11-83
Amennyiben az alkalmazott adatokban bejegyzés szerepel egy sávra vonatkozóan, akkor a
centrírozó jelölés pozíciójára a nyáklap kamera a mindenkori szállítón rááll. A mérési
folyamatnál esetlegesen létrejövõ centrírozó jel offset ehhez a sávhoz kerül hozzáren-
delésre és az érkeztetésnél az érkeztetési pozícióra kerül kiszámításra.
.RUOiWR]iVRN
- A szállító helyzet felismerést nem lehet tárhordozókra alkalmazni, amelyek a Wafflepack
cserélõben kerültek felszerelésre.
- Max. három jelpozíció definiálható szállítónként.
- A szállító jelzések a jobboldali asztal oldalon (menet irányban nézve) a 80F automatán
nem mérhetõ.
87$/È6
Ez a korlátozás a “Portál alatti kamera” felszereltségü gépeknél nem érvényes.
- Amennyiben szállító áll a 118-as álláshelyen és a külsõ érkeztetési rekesz jelölõ
pozíciója közelebb van az x-tengely tartomány határához, mint az érkeztetési pozíció,
akkor a 8 mmS szalagot és a Bulk-Case-szállítót nem lehet mérni.
