9 Karbant artás/Gondoz ás Haszná lati u tasítás a SIPLACE 80S-20/F4/F4 -6 tipushoz 9.4 Portál ok 98/03-as kiadás az SR.40 3 .xx s zoftverv erziótól 9-46
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól 9.4 Portálok
9-45
iEUD )RJOiEDNIRJIHMpVDIRJV]tMROGDODLQDN]VtU]iVD
$];<PpUpVLUHQGV]HU
87$/È6
A szennyezett mércék számlálási hibához vezetnek az X- vagy Y-portáltengelyeken és ezzel
rossz, ill. pontatlan beültetés következik be.
Hogy megakadályozzuk, hogy az X és Y-tengelyek mércéi a tisztítás után még egyszer zsír-
ral érintkezésbe kerüljenek, ajánljuk, hogy minden mércét csak akkor tisztítsunk le, miután
minden munkálatot elvégeztünk, amelyek során részegységeket zsírozni, vagy olajozni kell.
Az X- és Y-inkrementális mércék ragasztva vannak. Ezért a tisztításhoz nedvesítsünk be
alkohollal és úgy tisztítsunk, hogy a ragasztott felületek ne érintkezzenek alkohollal.
Az X- és Y-tengely mérési rendszerének elhelyezkedését a 9.4.2 ábra mutatja.
$];pV<WHQJHO\LQNUHPH QWiOLVPpUHWHLQHNWLV]WtWiVD
Az inkrementális mércéket úgy tisztítsuk, hogy egy puha, tiszta szöszmentes kendõvel némi
alkohollal törölgetjük le azokat. Eközben a tengelyt toljuk ide-oda, hogy az inkrementális
mérce minden részét elérhessük.
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.4 Portálok 98/03-as kiadás az SR.403.xx szoftververziótól
9-46
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól 9.5 12-es revolverfej (10000)
9-47
HVUHYROYHUIHM

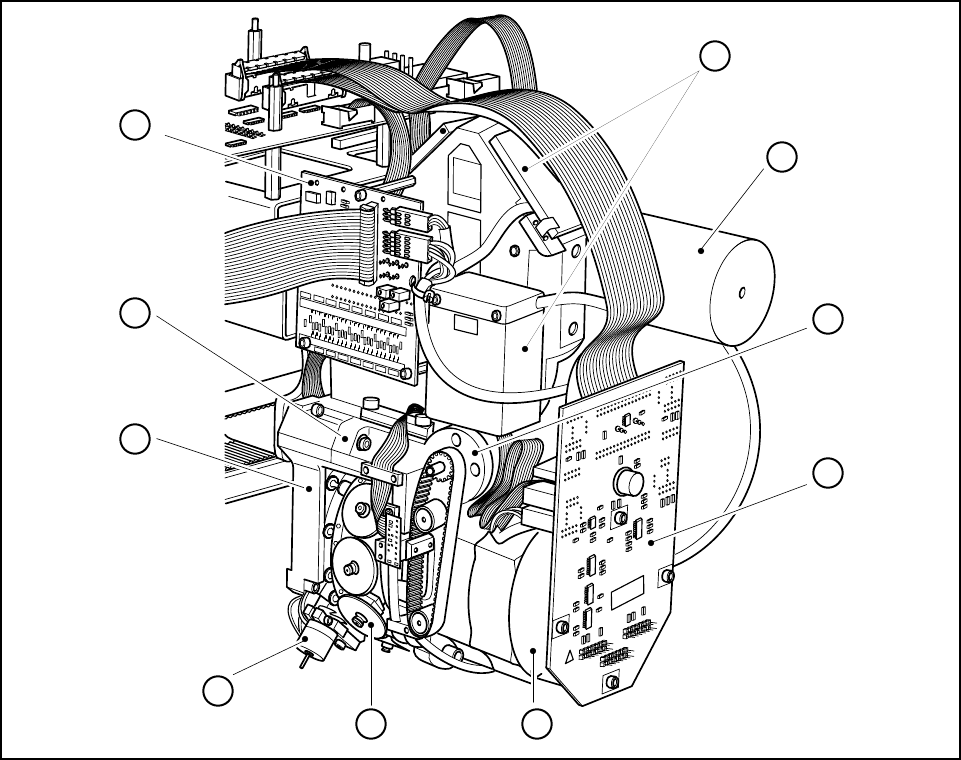

iEUD HVUHYROYHUIHMIHGpOOHYpYH
-0DJ\DUi]DWDiEUiKR]
1 Szegnyereg (12 db)
2 Szeleppel állítható meghajtású motor „ledobás”
3 Hátsó rész
4Elülsõ rész
5 Az elem megvilágítás lemeze
6 Elemkamera optikai rendszerrel és megvilágítással
7 Hangtompító
8 A z-tengely meghajtómotorja
9 Közti elosztólemez
10 Csillag meghajtás
008
008
4
6
1
2
3
7
8
9
10
5
