Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 5.V izuális funkci ók 98/03-as kiadás az SR.40 4.xx szoftverv erziótól 5.7 Út mut ató a ház formák le írásáh oz 5-53  ³0iUND WiUROiV´MHO|OpVW iUROiV…

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól

5-52

 ³0iUNDOpWUHKR]iVD´MHO|OpVOpWUHKR]iVDRSFLy

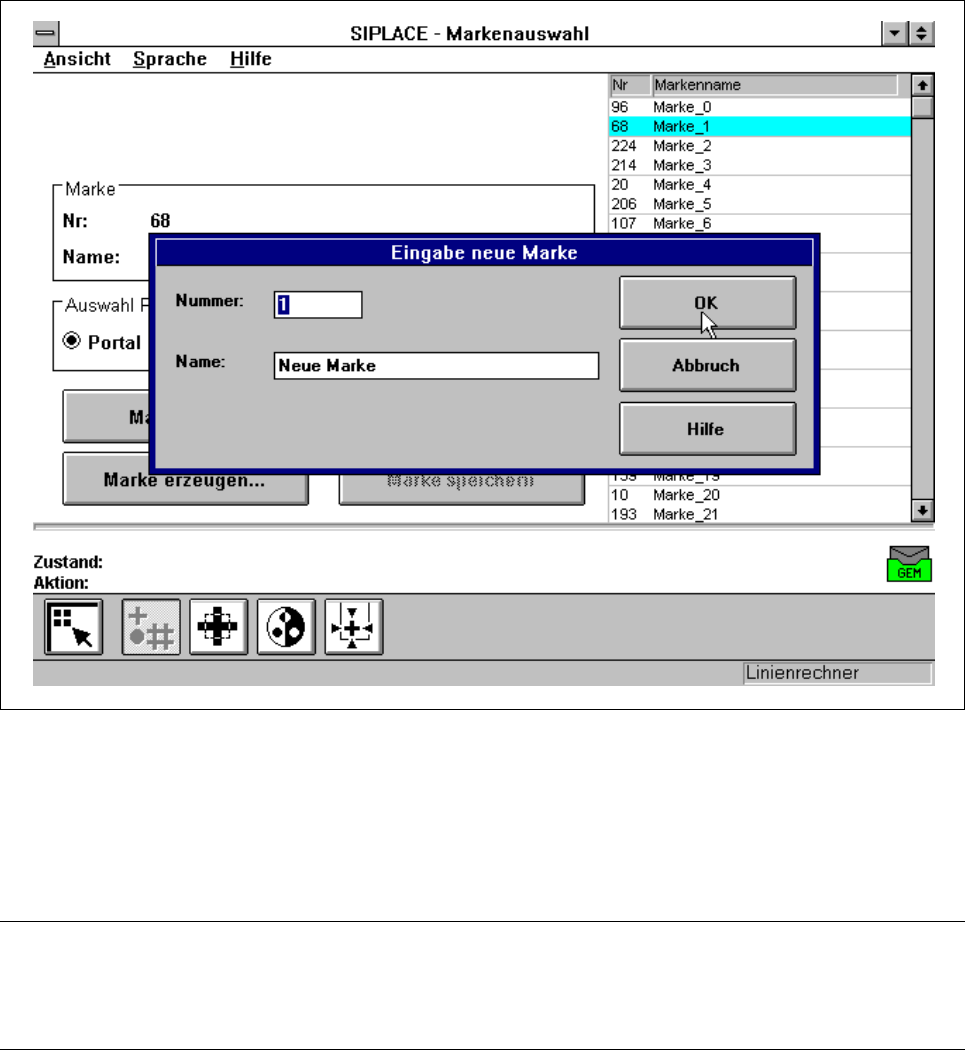

Ezzel az opcióval egy új jelölést tudunk generálni.

- Klikkeljünk a “Jelölés elõállítás” felületre.

A képernyõn megjelenik a beadási boksz, a jelölõszám, és a jelölõnév számára.

iEUD ³-HO|OpVNLYiODV]WiV´PHQ³-HO|OpVHO}iOOtWiV´RSFLyEHDGiVLERNV]

- Adjunk be egy jelölõszámot és egy jelölõ-nevet.

- Zárjuk a beadást OK-val, vagy fejezzük be a beadást a “Megszakítás”-sal.

- Az új jelölést standard értékekkel is teachingelhetjük és tovább dolgozhatunk vele

- Tároljuk be a végén a jelölést, úgy hogy a “Jelölés tárolás” gombra klikkelünk.

UTALÁS

Amennyiben már létezik egy jelölõszám, akkor az OK-ra való klikkelés után megjelenik a

kérdés, hogy a meglévõ jelölést átkívánjuk-e írni.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-53

 ³0iUNDWiUROiV´MHO|OpVWiUROiVRSFLy

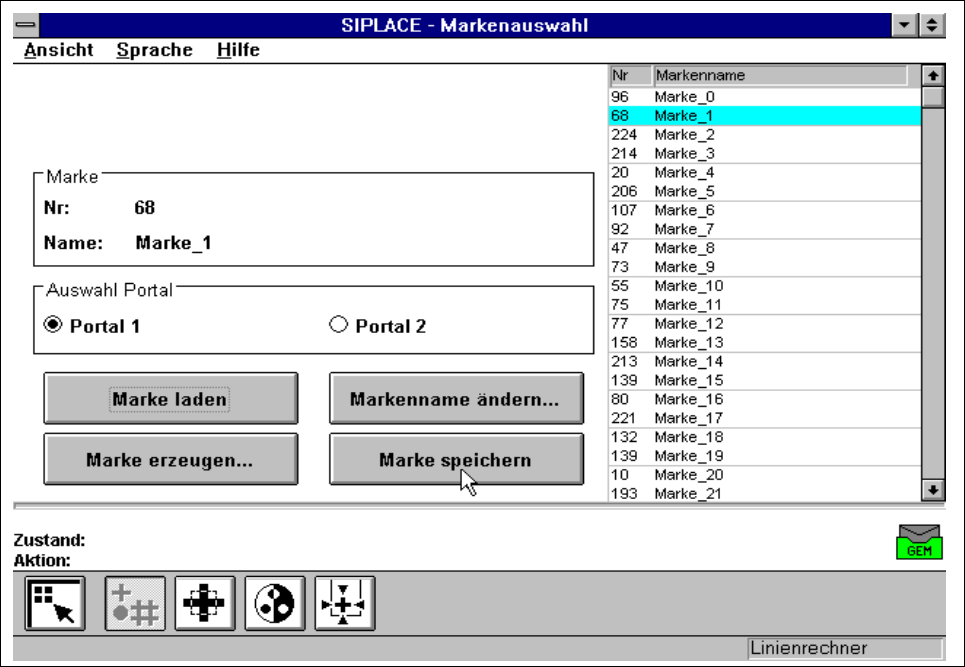

Ebben az opcióban lehetõségünk van arra, hogy a jelölést megváltoztatott paramétereivel

tároljuk be. A kapcsolófelület akkor válik aktívvá, hogy ha vagy

- megváltoztatjuk a jelölõnevet, vagy

- egy új jelölést generáltunk.

iEUD ³-HO|OpVNLYiODV]WiV´PHQ³0iUNDWiUROiV´RSFLy

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól

5-54

 ³0iUNDWHDFKLQJ´MHO|OpVWHDFKLQJPHQ

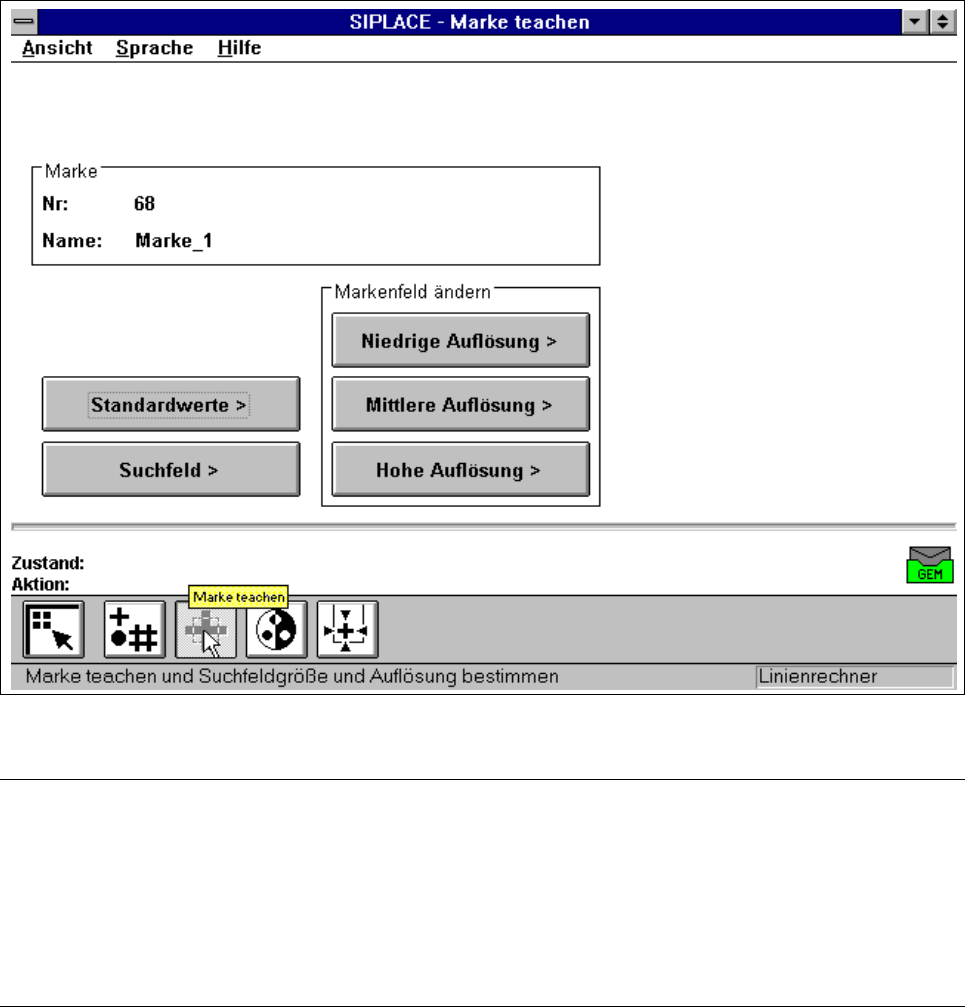

A “Márka teaching” menü, mint ahogy azt az ábra mutatja, a következõ opciókat kínálja:

- Standard értékek

- Keresõ mezõ

- Jelölõ mezõ megváltoztatása

- alacsony felbontásban

- közepes felbontásban és

- nagyfokú felbontásban

iEUD ³-HO|OpVWHDFKLQJ´PHQRSFLyN

UTALÁS

A kapcsolófelületek akkor válnak aktívvá, hogy ha a feliratok fekete alappal jelennek meg.

Ez azt jelenti, hogy a mindenkori funkciót az egérrel való ráklikkeléssel tudjuk végrehajtani.

A “Keresõ mezõ” felület például csak akkor válik aktívvá, ha

- már betöltöttünk egy jelölést, vagy hogy ha

- új jelölést állítottunk elõ.

A kiválasztott jelölés számára léteznie kell egy modellnek.
