11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
11.1 Pipettacserélõ a 12-es revolverfej számáral
11-8
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.2 Pipettacserélõ az IC-fej számára (ICPW20)
11-9
 3LSHWWDFVHUpO}D],&IHMV]iP iUD,&3:
 ÈWWH NL QWp V
iEUD $SLSHWWDFVHUpO}EHpSt WpVLK HO\HD ]  ,&IHM V] iP iUD
0DJ \DUi]D WD  iEUi KR]

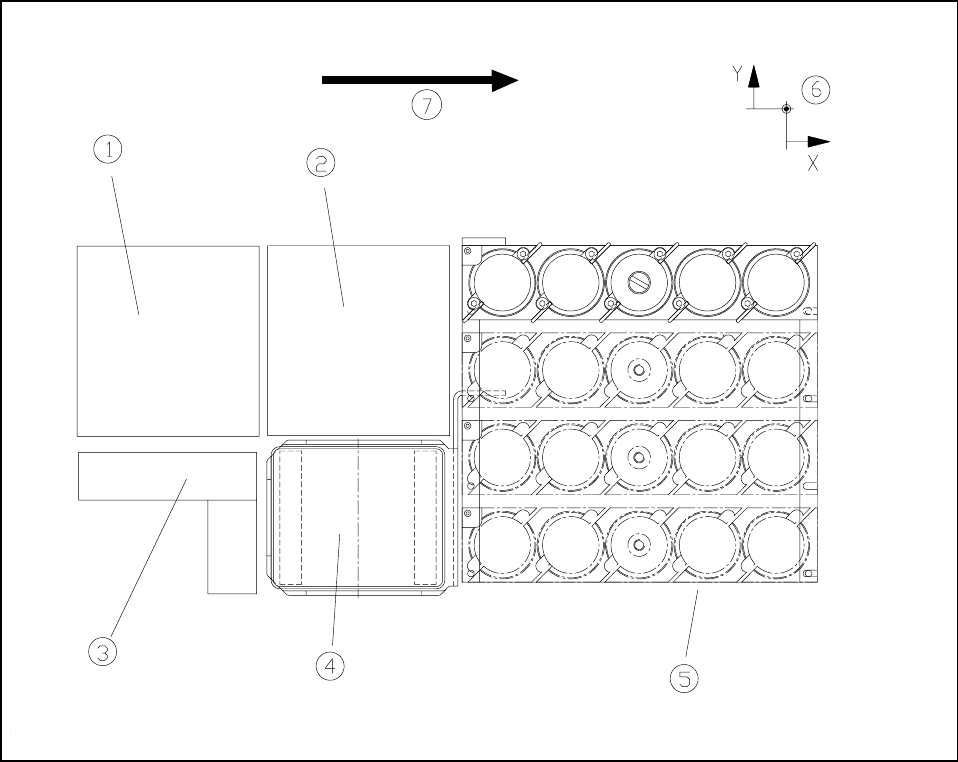

1 Elem kamera 2 Beépítési hely a Flip-chip számára
3 Komplanaritásos lézermodul 4 Ledobótartály
5 Pipettacserélõ 6 A gép nullapontja
A pipettacserélõ modulárisan került beépítésre és min. 1 és max. 4 tárból áll, egyenként 5
pipetta garázzsal.
A tárakat egy közös tartóra helyeztük, amely a nyáklap továbbító és a bevezetõ modul közöt-
ti térségben található.
Az egyes tárak egy süllyesztett csavar segítségével a középsõ pipetta-garázsban kerülnek
a tartóhoz rögzítésre.
A tárak pontos helyzete egymáshoz képest két-két stifttel került rögzítésre.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
11.2 Pipettacserélõ az IC-fej számára (ICPW20)l
11-10
 0V]DNLDGDWRN
 0 N|GpVLPyG
3LSHWW DFVHUpO} D],&EHOWHW}IHMV]iPiUD

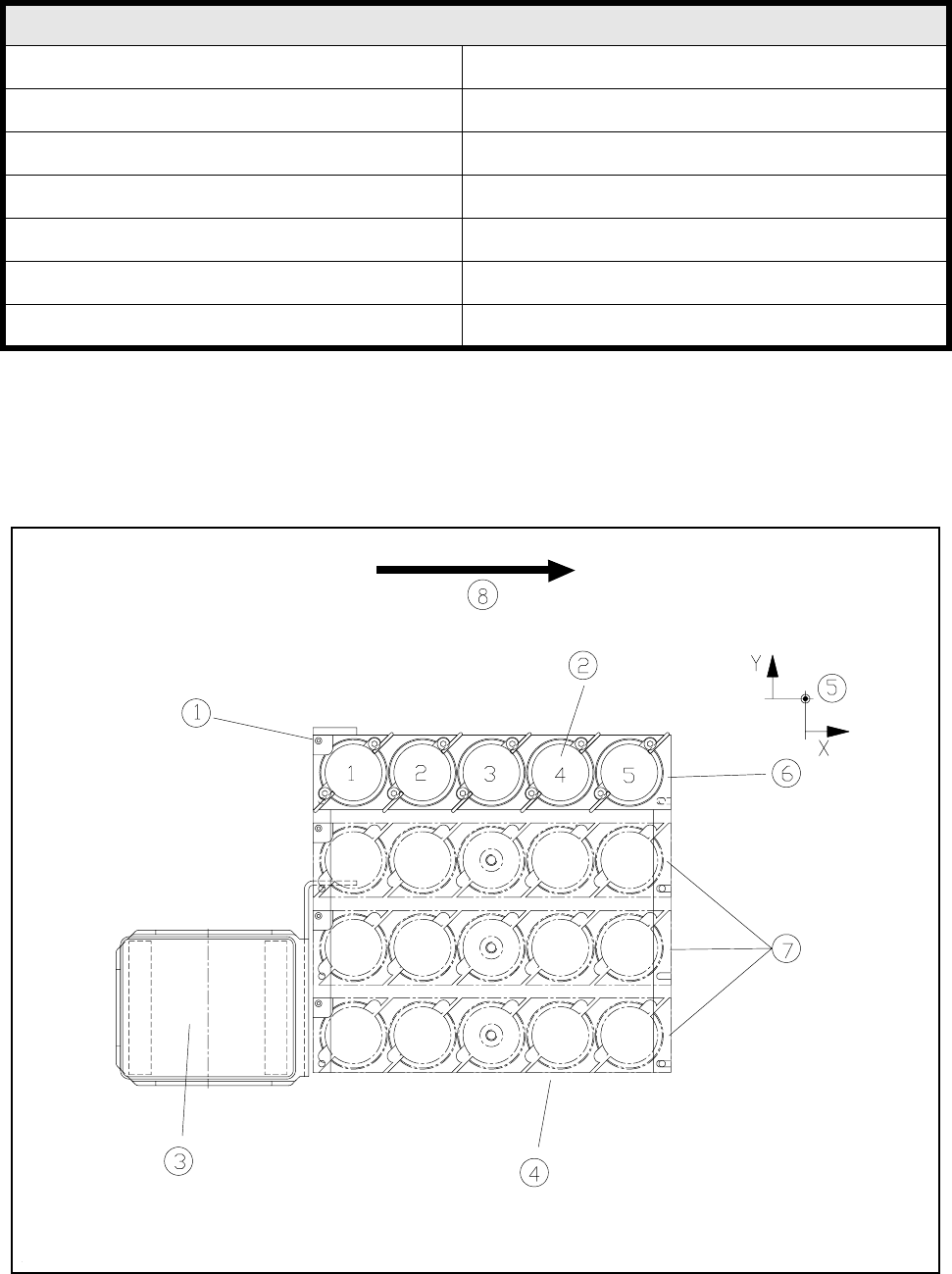

Hosszúság 165 mm
Szélesség 160 mm
Magasság 485 mm
A tárak száma min.1. (sztenderd)/max. 4
Pipetta garázsok száma min.6 (sztenderd)/max. 20
Felszerszámozható pipetta típusok 416, 417, 418, 419
Anyag Mûanyag, vagy acél
