5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-82

UTALÁS

A kapcsolási felületek akkor válnak aktívvá, hogy ha az írás alatti mezõ feketére vált. Ez azt

jelenti, hogy a mindenkori funkciót az egérrel való ráklikkeléssel lehet végrehajtani.

Amennyiben még nem töltöttünk be házformát, akkor minden opció inaktívvá válik.

A “Házforma kiválasztás” menübe töltsünk be egy házformát (lásd 5.6.3 rész, az 5-77 old-

alon). A betöltött házforma a “Házforma” kijelzõ mezõben a házforma számmal, a házforma

névvel és a kameratípussal kerül ábrázolásra. Minden opció a “Vizsgálat”, a “Mérés”, a

“Képtárolás”, és “Kivárási idõ” kivételével hozzáférhetõ. Az “Elem-típus” opció a 80F

, 80F

6, ill. 80F

-automaták számára foglalt és csak ott választható.

iEUD ³(OHPWHV]WHOpV´PHQRSFLyN

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-83

 ³(OHPpUNH]pV´RSFLy

UTALÁS

Mielõtt ezt az opciót aktiválni tudjuk, elõtte már be kellett tölteni egy GF-számot. Amenny-

iben ez nem történt meg, akkor a kapcsolási felület inaktív marad.

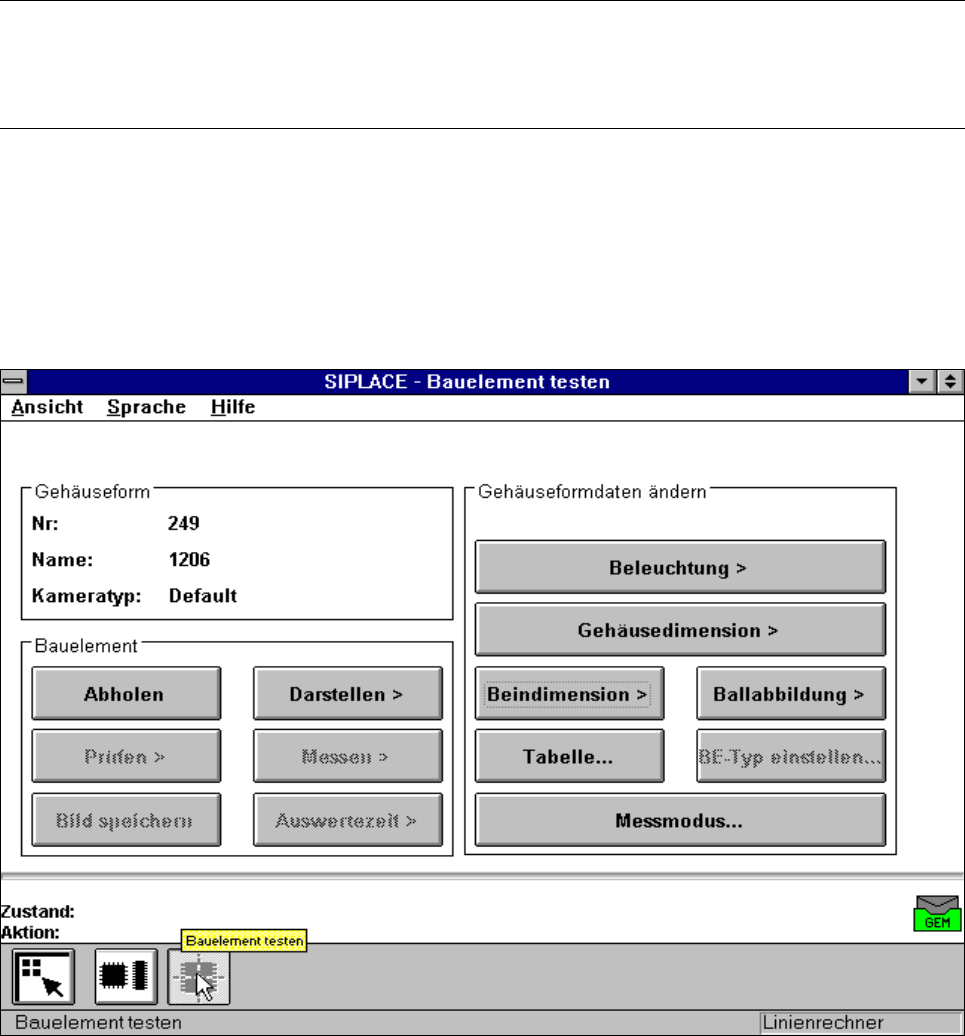

iEUD $]³(OHPWHV]WHOpV´PHQD]³(OHPpUNH]WHWpV´RSFLy

Ennek az opciónak az aktiválásakor a következõ akciók indulnak:

- Egy elem egy meghatározott sávból elhozásra kerül (érkeztetés)

- Amennyiben már található egy elem az elemkamera alatt, akkor ez ledobásra kerül.

- A “Vizsgálat” és “Mérés” opciókra lehet klikkelni.

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-84

 ³(OHPiEUi]ROiV´RSFLy

UTALÁS

Mielõtt erre az opcióra klikkelünk, már be kellett töltenünk egy házforma számot.

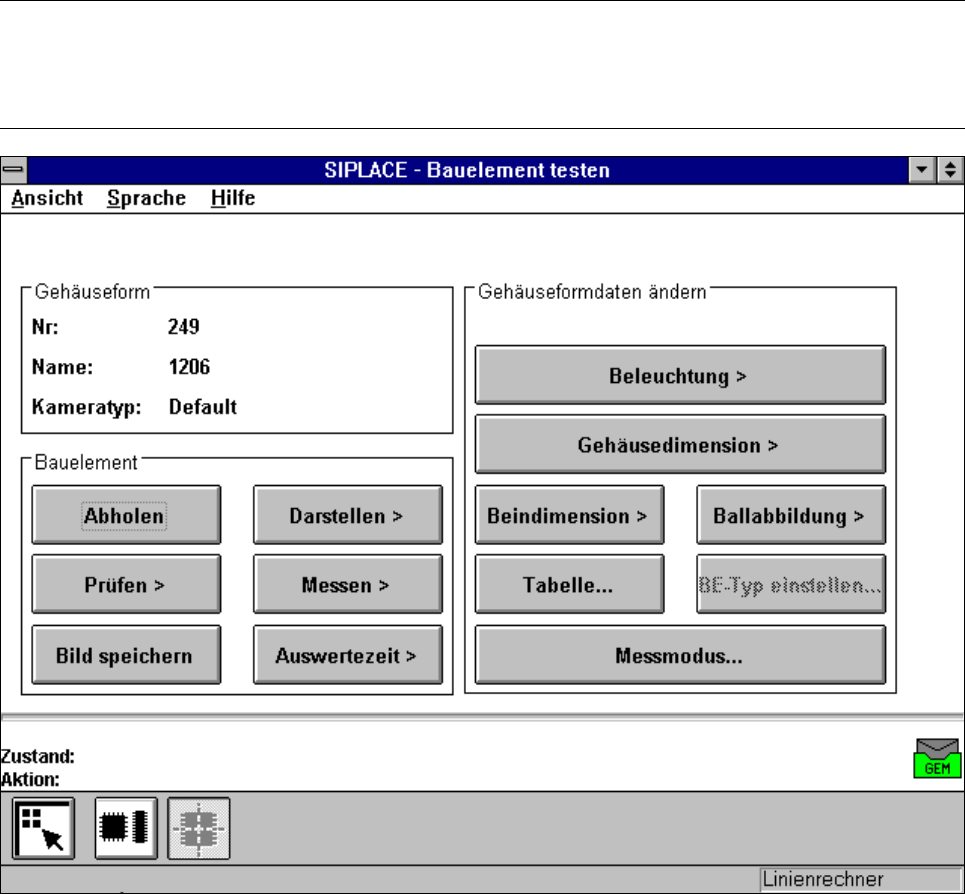

iEUD $]³(OHPWHV]WHOpV´PHQD]³(OHPiEUi]ROiV´RSFLy

Ennek az opciónak az aktivizálása esetén a következõ akciók indulnak:

- A teach-parancs letevése

- A vizuális rendszer a szintetikus leírásból generálja az elem külsõ kontúrjait

- A videobild valós kameraképpel és a rávillantott modellel megjelenik a képernyõn

- A fejléc bevillantásra kerül kommentárokkal együtt.

A kezelõ ekkor megvizsgálhatja vizuálisan, hogy a szintetikus leírás megegyezik-e a reális

képpel.
