5.V izuális funkció k Használati ut asítás a SIPLACE 80S-20/F4/F4 -6/F5 ti pushoz 5.5 Márk a teachin g 98/03-as kiadás az SR.404 .xx szo ftververz iótól 5-48 UT ALÁS A kapcs oló felületek akkor a ktívak, hogy ha a kapcso…

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-47

 ³0iUNDNLYiODV]WiV´MHO|OpVNLYiODV]WiVPHQ

A “Márka teaching” opció kiválasztásakor az “Alapnézet” menüben a következõ akciók in-

dulnak:

- Az állomás számítógépben aktiválásra kerülnek a vizuális rendszer funkciói.

- A “Jelölõ kiválasztás” menü kinyitásra kerül.

- Az állomás számítógép a sorszámítógéptõl lekéri a jelölõszám listát kommentárokkal

együtt és ezt kivetíti a képernyõre. A színábrázolás transzformációs táblái helyileg az

állomás számítógépben kerülnek tárolásra.

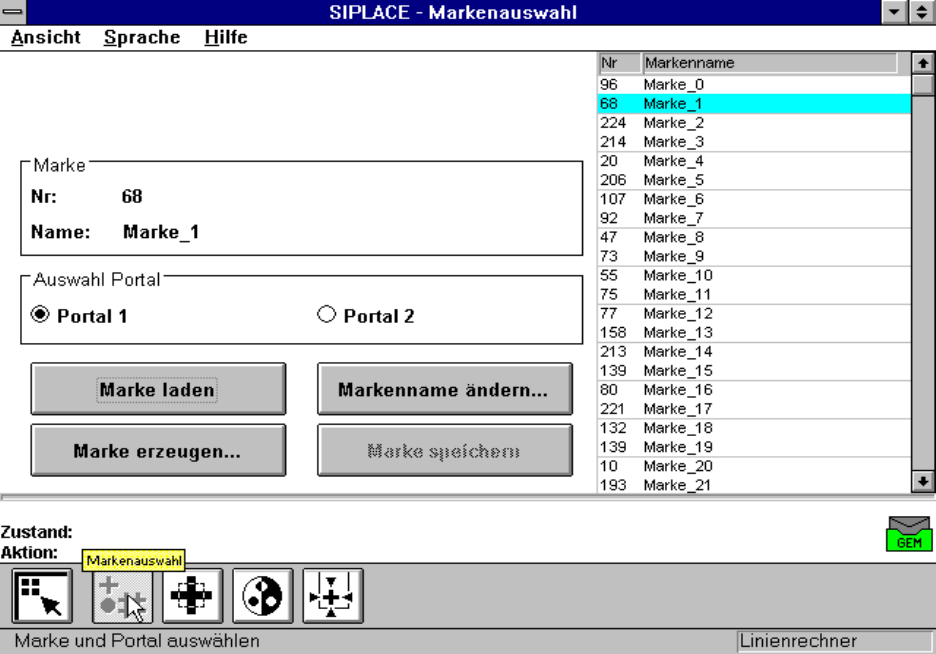

iEUD $³-HO|OpVNLYiOD V]WiV´PHQ

A menü, mint ahogy azt az ábra mutatja, a következõ opciókat kínálja választhatóan:

- portál kiválasztás

- jelölés töltés

- jelölés elõállítás

- jelölõnév változtatása

- jelölés tárolása

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól

5-48

UTALÁS

A kapcsoló felületek akkor aktívak, hogy ha a kapcsolófelület írott mezõje fekete. Ez azt je-

lenti, hogy a mindenkori funkciót az egérrel való ráklikkeléssel lehet végrehajtani.

A “Jelölés töltés” kapcsolási felület például csak akkor aktív, hogy ha elõtte a listából rák-

likkeltünk egy jelölésre.

A “Jelölõ név megváltoztatása” kapcsolási felület csak aktív, hogy ha betöltöttük a jelölést és

a “Jelölés tárolás” mezõ csak akkor aktív, ha vagy a jelölõ nevet, vagy a jelölés paramétereit

változtattuk meg.

A “Jelölõ teaching” menübõl bármikor átválthatunk az alapmenübe, hogy különbözõ

akciókat, mint például a “Sáv telítése”, stb.-t elindítsuk. A “Jelölõ teaching” menüben a

beállítások megmaradnak, úgy hogy a “Jelölõ teaching” menübe való visszatéréskor ugy-

anazokat a feltételeket találjuk meg ismét. Ha azonban a jelölõ adatokat megváltoztattuk,

vagy egy új jelölést teaching-eltünk és az alapmenübõl aztán az “Elem tesztelés”, “Egyedi

funkciók”, “SITEST”, vagy “Beültetés folytatása” menübe váltunk, akkor a “Jelölõ adatok

tárolása” kiválasztási boksz kerül kinyitásra. Ekkor választási lehetõségünk van, hogy a

megváltoztatott, vagy az újonnan felvett adatokat tároljuk, vagy töröljük.

iEUD $³-HO|O}NLYiODV]WiV´PHQD³-HO|O}DGDWRNWiUROiVD´NLYiODV]WiVLERNV]

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-49

A “Jelölés tárolás” opció kiválasztásával utasítjuk az állomás számítógépet, hogy a

sorszámító-géphez küldje át (továbbítsa) a jelölõ adatokat, ott azokat tárolja és a jelölõszám-

listát aktualizálja.

Az állomás számítógép a jelölt adatokat átküldi a sorszámítógépre. A jelölõszám-listát nem

veszi át a sorszámítógép, mert a megváltoztatott jelölõ adatok alapján saját maga korrigálja

a listát és azután a megváltozott jelölõ adatokkal aktualizálja a többi állomást is. A transz-

formációs táblák helyben maradnak az állomás számítógépen.

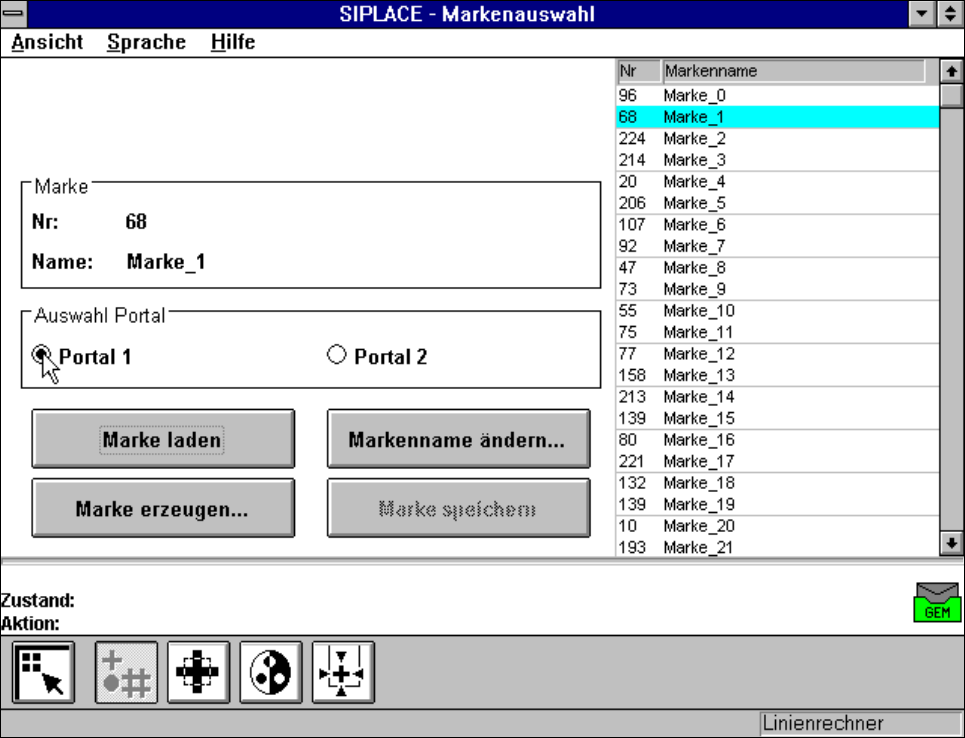

 ³3RUWiONLYiODV]WiV´RSFLy

Ennek az opciónak a segítségével a Portál 1 és a Portál 2 kapcsoló-gombokkal teachportált

választhatunk ki. A standard beállítás a Portál 1.

UTALÁS

A Portál 1 kamerával minden jelölési formát teachingelhetünk. A Portál 2 kamerájával a

teaching korlátozódik a rotáció szimmetrikus jelölésekre (pl. kör, kereszt).

- Pozícionáljuk az egeret a kívánt portálra.

- Klikkeljünk a kapcsológombra. A kiválasztott portál kapcsológombja feketére vált.

iEUD ³$MHO|OpVNLYiODV]WiVPHQ´³3RUWiONLYiODV]WiV´RSFLy
