Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.10 Elemek tesztelése: Kiegészítés a 80F4,
80F4-6, ill. az F5-automaták számára
5-157
 (OHPHNWHV]WHOpVH.LHJpV]tWpVD) ) LOOD]
)
DXWRPDWiNV]iPiUD
A 80F
4
, 80F
4
-6, ill. az F
5
-automatákon lehetõségünk van arra, hogy a Fine-Pitch-elemeket
55 mm-es maximális szélhosszúságig az IC-kamerával optikailag centrírozzuk. A 32 mm-
tõl terjedõ szélhosszúságú elemeknél a többszörös mérés kerül alkalmazásra. Ezen kívül
az IC-kamerával még a BGA-kat is tudjuk optikailag centrírozni.
A többszörös mérésre mindig akkor kerül sor, hogy ha az “Elem-mérés”, vagy az “Elem-
vizsgálat” opciókat hívjuk le.
A többszörös mérés számára a következõ feltételek érvényesek:
1. A végrehajtandó mérések számát az MVS-rendszer egy megfelelõ algoritmus alapján
adja meg. Ebben az algoritmusban például benne vannak az elem nagyság és a toler-
ancia értékek.
2. Az MVS-rendszerben a különbözõ mérési módszerek kombinációja került rögzítésre. A
kombinációkat és a hex-paramétereket nem tudjuk megváltoztatni.
Az FC-kamerával a Fine-Pitch-elemeket és a Flip-Chippeket optikailag tudjuk centrírozni.
A BGA-k, Flip-Chippek és ezek mérési módszereinek magyarázatait és definícióit lásd az
5.6.4.4. részben, 5 - 88. oldalon.
A Ball-modell leírással kapcsolatos információkat az 5.6.1.11 részben találjuk az 5 - 104.
oldalon.
A “Mérési modus változtatás” menüben (lásd 5.6.4.13. rész, 5 - 106. oldal)lehetõségünk
van arra, hogy különbözõ mérési módszereket válasszunk ki, aktiváljunk és a hozzá tartozó
mérési paraméter értékeket megváltoztassuk.
%L]WRQViJLXWDOiVRND]HOHPYL]XiOLVUHQGV]HUUHONDSFVRODWEDQD) ) LOOD])
DXWRPDWiNQiO
VESZÉLY
A 80F
4
, 80F
4
-6, ill. az F
5
-automaták biztonsági berendezésein, vagy az IC- ill. Flip-Chip-
modulokon semmiféle változtatást vagy manipulációt nem szabad megtenni!
Az IC, ill. Flip-Chip-kamerák optikai sugárzása az 1. Lézerosztálynak felel meg, amíg a
kamerák rögzítetten installáltak az automatán és a védõtetõ zárva van (EN 60825-1, ill. IEC
825).
ÈEUD $]/p]HURV]WiO\MHOH
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.10 Elemek tesztelése: Kiegészítés a 80F4, 98/03-as kiadás az SR.404.xx szoftververziótól
80F4-6, ill. az F5-automaták számára
5-158
 0 HQD³Ki]IRUPDNLY iODV]WiV´V]iPiUD

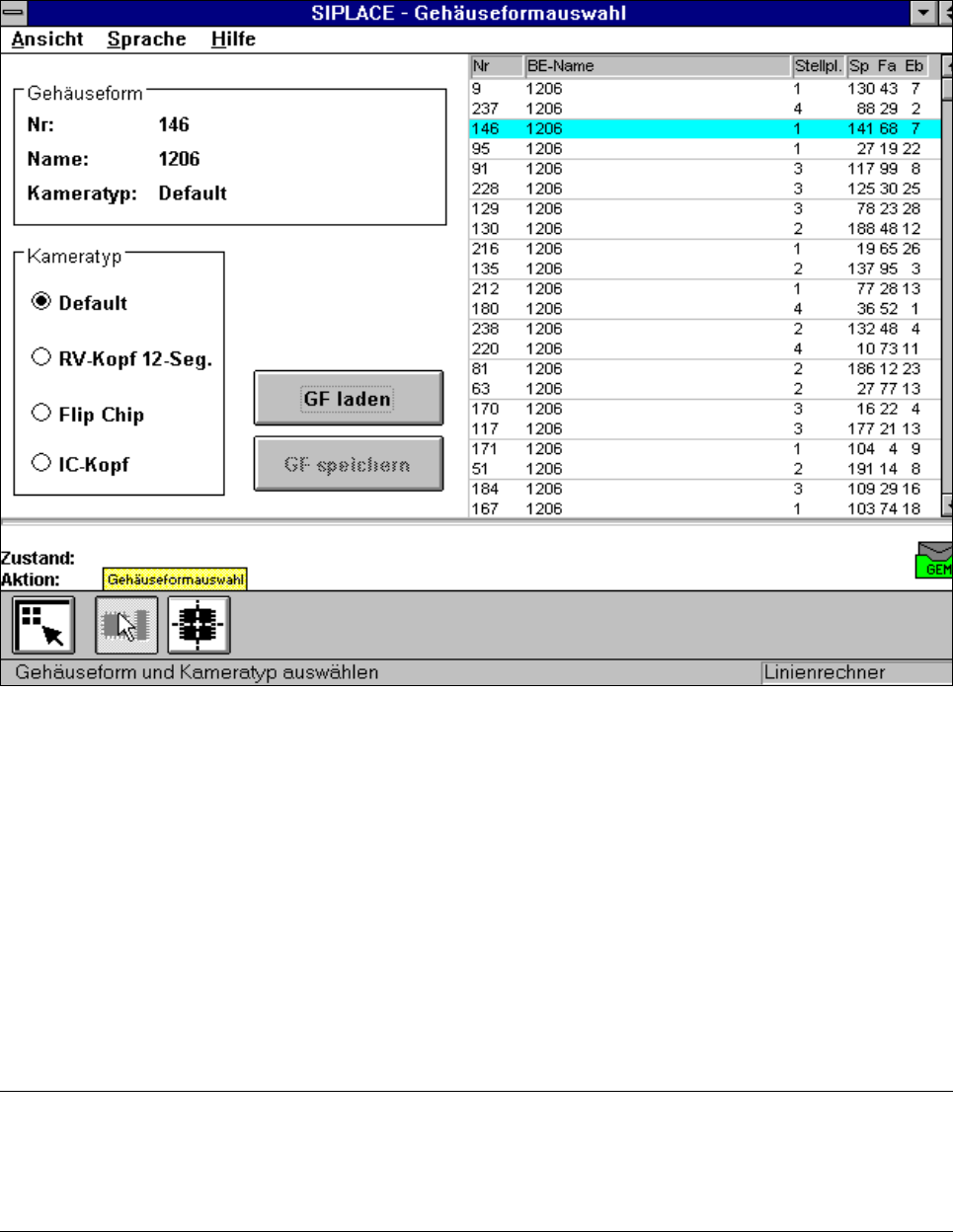

Az “Elem-tesztelés” menü kiválasztása után a “Házforma-kiválasztás”menü kerül kiny-
itásra. Ezzel meghatározhatunk egy házformát és a megfelelõ kamera típust.
iEUD³+i]IRUPDNLYiODV]WiV´PHQ
Amennyiben elõtte megváltoztattuk a mérési feltételeket, vagy a házforma adatokat, akkor
kérdést kapunk arra vonatkozóan, hogy az adatokat törölni, vagy tárolni kívánjuk. Ennek a
leírását megtaláljuk az 5.6.3 részben, az 5-77. oldaltól.
Ezután a leképezés után kinyitott menü a 80S-20-nál található menühöz képest abban
különbözik, hogy a 80S-20 automata egy-egy elemvizuális rendszerrel került felszerelésre
mindkét revolver beültetõ fejen, míg a 80F
4
, 80F
4
-6 automata egy elemvizuális rendszerrel
rendelkezik a 12-es, ill. a 6-os revolverfejen és két elemvizuális rendszerrel az automata
állványon az IC-beültetõfej számára. Az elemvizuális rendszer IC-kamerával, a Fine-pitch-
elemeket és a BGA-kat centrírozza, az elemvizuális rendszer FC-kamerával pedig a Flip-
chippeket és a Fine-pitch-elemeket centrírozza.
UTALÁS
A revolverfejet, IC-fej kamera típust, ill. az IC-fej/Flip-chip kamerát csak akkor válasszuk, ha
ugyanolyan típusú elemeket akarunk beültetni mind a 12-es, ill. mind a 6-os revolverfejjel,
ill. az IC-fejjel is.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.10 Elemek tesztelése: Kiegészítés a 80F4,
80F4-6, ill. az F5-automaták számára
5-159
- Az egérrel jelöljünk ki egy elemet a listánkon, ill. a vizuális rendszert a “kamera-típus”
opciós mezõben.
- Klikkeljünk a “Házforma-töltve” mezõre. Az adatok átkerülnek a programba.
- Klikkeljünk az “Alapnézet” szimbólumra, szakítsuk meg a dialógust mentés nélkül és tér-
jünk vissza az “Alapnézet” menübe.
 0HQD]³(OHPWHV]WHOpV´V]iPiUD
2SFLy$]³(OHPWtSXVEHiOOtWiV´V]iPiUD
A 80F
4
, 80F
4
-6, ill. az F
5

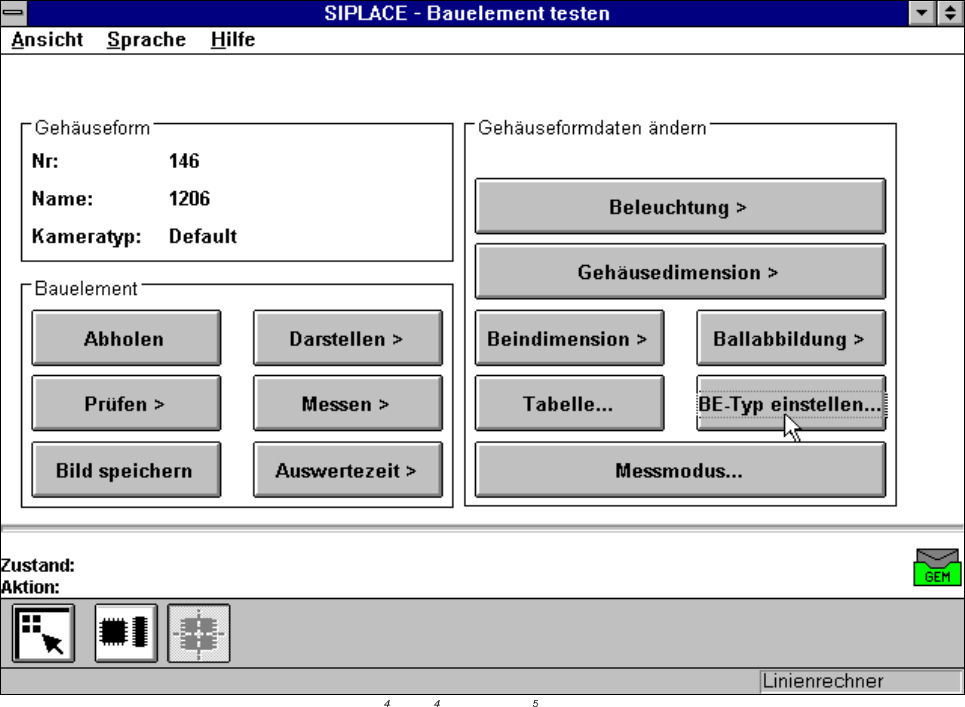

-automatáknál az “Elem-tesztelés” menüt az “Elem-típus beállítás”
opcióval bõvítettük ki (leírást lásd az 5.10.2 részben, 5 - 159. oldal).
iEUD$]³(OHPWHV]WHOpV´PHQ) ) LOOD])
Ennek az opciónak a kiválasztásakor a következõ kapcsolási felület kerül kinyitásra.
