Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 5.V izuális funkci ók 98/03-as kiadás az SR.40 4.xx szoftverv erziótól 5.7 Út mut ató a ház formák le írásáh oz 5-12 3 iEUD  +i] IRUPDSURJUDPR] iVpV…

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.7 Útmutató a házformák leírásához 98/03-as kiadás az SR.404.xx szoftververziótól

5-122

iEUD +i]IRUPDDGDWiWYLWHOKi]IRUPDPDQLSXOiFLyYDO

Amennyiben egy házforma az SST-adattárba az állomásra kerül átvitelre, akkor a házforma

méréséhez az SST -adattár átveszi a beállításokat. A házforma interpreter ekkor inaktív ma-

rad.

 )RO\DPDWG LDJUDPHJ\Ki]IRUPD SURJUDPR]iViKR ]pVWHV]

WHOpVpKH]

Az elemeket a SIPLACE beültetõ automatánál optikailag centrírozzák. Ehhez szükség van

arra, hogy az elem házforma leírását elõször a SIPLACE sorszámító gépen állítsuk elõ. Jav-

asoljuk, hogy a házforma definíciókat és a házforma méreteket mindig az adatlapról vegyük.

A házforma beállításokat az állomáson lehet módosítani. Különbözõ mérési módszerek van-

nak. Ennek megfelelõen a világítás beállítás is variálható. Az optimális kombinációval az

összes beállítási lehetõséget alapul véve, majdnem minden elem optikailag centrírozható.

Vegyük azonban figyelembe, hogy nagyon sok házforma már standardként került definiálás-

ra és ezért a házformák manipulációja az állomáson csak kivételes esetben történjen meg.

Ezen kívül a különleges elemek házforma definícióját megadjuk Önöknek és a nehezen cen-

trírozható elemekét pedig szolgáltatásként bocsátjuk rendelkezésre. Igény esetén forduljan-

ak az applikációnkhoz.

LR – Házforma könyvtár

– Házforma és elem leírása

– Pipetta hozzárendelés

– Kamera kiválasztása

OGF

Hard Disc

Házforma interpreter

– Automatikus mérési

módszer kiválasztás

– Automatikus megvilágítás

kiválasztás

Házforma

manipulátor

MVS

Fontos utasítás:

Az elemek állomáson való manipulációja csak kivételes

esetben történhet meg.

Általában csak kevés elemet kell módosítani.

.SST

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-123

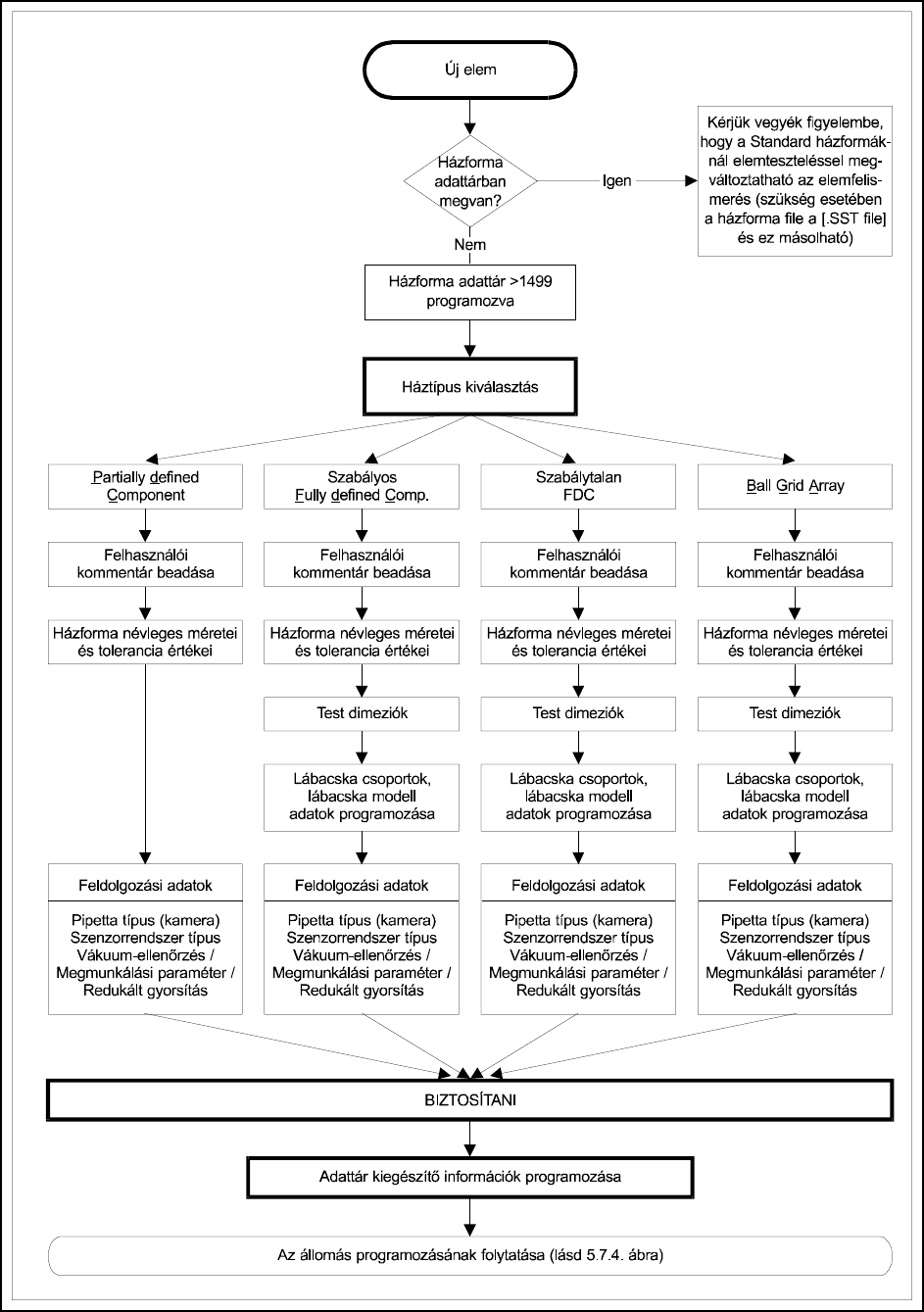

iEUD +i]IRUPDSURJUDPR]iVpVWHV]WHOpVUpV]VRUV]iPtWyJpSIRO\DPDWGLDJUDPMD

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.7 Útmutató a házformák leírásához 98/03-as kiadás az SR.404.xx szoftververziótól

5-124

iEUD $+i]IRUPDSURJUDPR]iVpVWHV]WHOpVUpV]ÈOORPiVV]iPtWyJpSIRO\DPDWiEUD
