Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-35
 'LV]SHQ]LyVIRO\DGpNV]HUIHOYLWHOD6,3/$&(
)))V]iPiUD
 ÈOWDOiQRVWXGQLYDOyN
A Flip-chip elemek biztonságos megmunkálása érdekében az elemmel való beültetés elõtt
szükség van folyadékszer felvitelére. Ezzel elérhetõ, hogy az ezt követõ forrasztás bizton-
ságosan történjen meg. Miután a Flip-chip elemet az IC-fej felvette és elvégezte a helyzet-
felmérést, a folyadékszer a beültetési pozícióban kerül a nyáklapra felvitelre. A szükséges
folyadékszer mennyiséget házforma-specifikusan lehet beadni.
Közvetlenül a folyadékszer felvitele után a Flip-chip az IC-fejjel beültetésre kerül. IC-fej a
Flip-chip elemet programozható házforma specifikus ideig tartja a nyáklapon. Ezáltal
elérhetõ, hogy az elem a folyadékszeren megszárad és “nem úszik el”. Miután minden Flip-
chip elem beültetésre került, a nyáklap továbbítás a programozható várakozási idõ elteltével
aktiválásra kerül és tovább halad.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-36
 )XQNFLyN
A centrifuga csövecske készlettartályként szolgál és folyadékszerrel töltött. A szelepen
keresztül egy szivattyú segítségével a folyadékszert az “Injekciós-tû” felszívja. Az fecskendõ
ezután a szelepen és az adagoló tûhelyen keresztül az elõre megadott folyadékszer men-
nyiséget kiadagolja a beültetõ pozícióba.

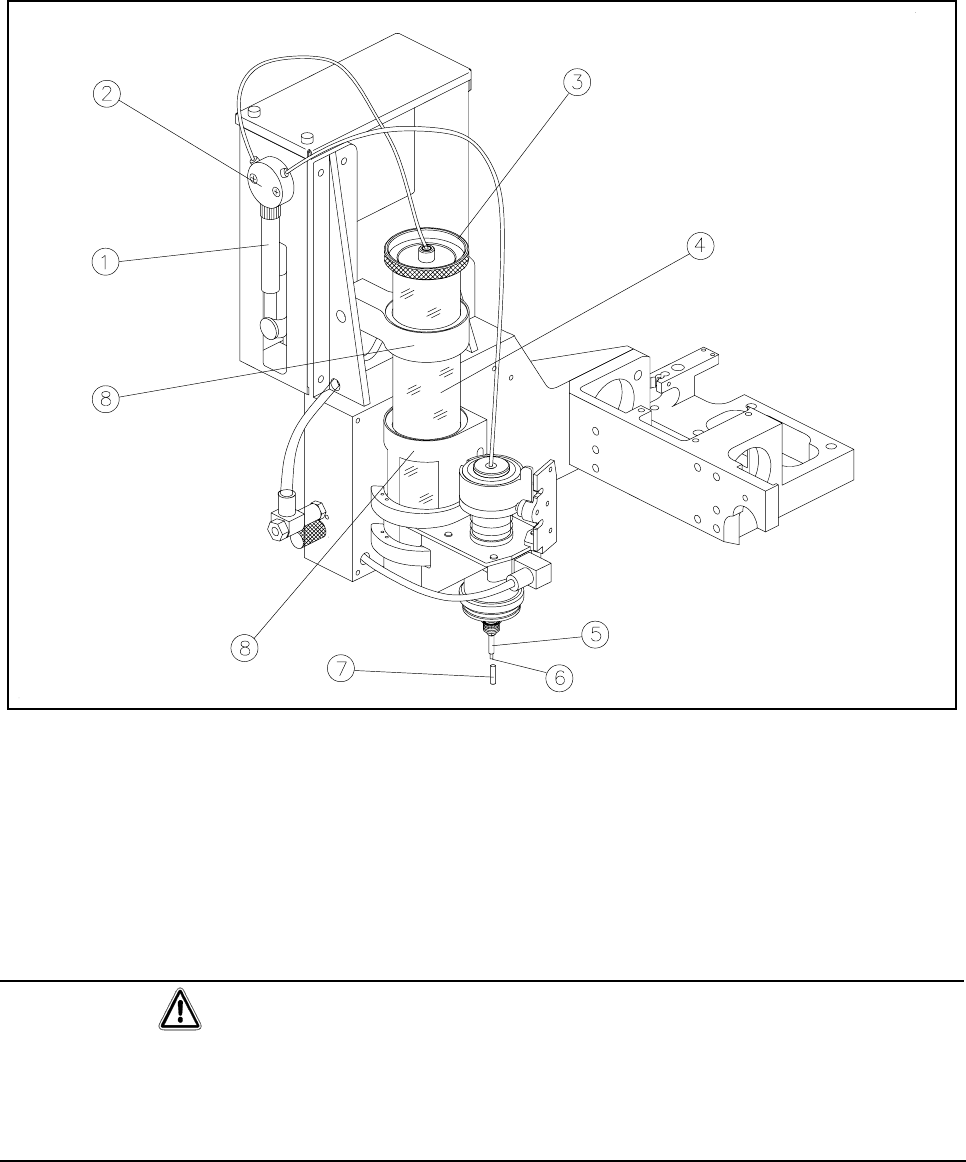

iEUD $IRO\DGpNV]HUIHOYLWHOiWWHNLQWpVH
0DJ\DUi]DWDiEUiKR]
1 Fecskendõ (syring) 2 Szelep
3 A készlettartály fedele 4 Készlettartály (centrifuga csövecske(
5 Centrírozó pipetta 6 Adagoló tûhegy
7 Dugasz 8 Tartó
9,*<È=$ 7
Amennyiben a folyadékszer felvitelnél hosszabb állásidõre számítunk (kb. 1 órától kezdve),
a dugaszt rá kell húzni a centrírozó pipettára. Ez megakadályozza, hogy a folyadékszer
kikristályosodjon és ezáltal a centrírozó pipettát eldugítsa.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-37
A Flip-chip elem a beültetõ pozícióban beültetésre kerül és egy elõre megadott ideig ott ma-
rad, hogy a folyadékszer megszáradhasson.
iEUD (J\HOHPIRO\DGpNV]HUUHOYDOyNH]HOpVpQHNHOYH
0DJ\DUi]DWDiEUiKR]
1 Folyadékszer felvitel a csatlakozó lábacskák felé történik.
Ezután a nyáklap még egy beállítható ideig a gépben marad, hogy biztosítsuk, hogy a foly-
adékszer megszáradjon.
Az ehhez szükséges paraméterek beadását lásd a 11.7.6.1 részben a Házforma lista és a
paraméterek leírásánál.
 )RO\ DGpNV]HUXWiQW|OWpV
Amennyiben a folyadékszert után kell tölteni, az állomás számítógép figyelmeztetést ad ki.
Ilyenkor azonban még egy ideig tovább lehet a beültetést folytatni. A készlet-tartályt azon-
ban ne hagyjuk kiürülni, hogy a nemkívánatos állásidõt elkerülhessük.
87$/È6
A készlettartályt a gépen kívül kell utántölteni, hogy a gépben folyadékszer ne csöpögjön
szét.
- Vigyük a folyadékszer fejet utántöltési pozícióba. Lásd a 11.7.6.4 részt az, Egyedi
funkciókat.
- Húzzuk a készlettartályt felfelé a tartóból és a készlettartály tetejét fordítsuk le. Lásd
ehhez a 11.7.1 ábrát “Folyadékszer felvitel áttekintése”.
- Végezzük el a folyadékszerrel való utántöltést, és tegyük vissza a készlettartályt tetõvel
együtt ismét a tartóba. Lásd ehhez a 11.7.1 ábrát “A folyadékszer felvitel áttekintése”.
Ügyeljünk arra, hogy a folyadékszer tartály jól rögzítetten helyezkedjen el a tartóban.
- Az Egyedi funkciókban öblítsük ki a folyadékszer fejet, addig, amíg a tömlõ és a hegye
légüressé nem válik és folyadékszer folyamatosan nem jön belõle. Lásd ehhez a
11.7.6.4 részt, az Egyedi funkciókat.
UTALÁS
Mindegyik munkálatnál ügyeljünk arra, hogy a teljes adagoló tûben ne jöjjön létre bármiféle
levegõzárvány.
