5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-96
Kereszt:
fehér: Mért Ball-jelöltek, amelyek a formaház adattárban kerültek definiálásra.
Vékony kereszt:
fehér: A helyzetfelismerés eredménye menete – x, y, szög
Csillag:
fehér: Az elemek pozíciója
Szintetikus "Ball" modell ábrázolás
pontfelbontásban a videókép balszélén
A leírást a "Grid-Driven Mode" pont alatt találhatjuk.
.pSWiUROiVSR]tFLy
UTALÁS
Erre az opcióra csak akkor klikkelhetünk, ha már egy házforma számot betöltöttünk.
iEUD$]HOHPWHV]WHOpVP HQ.pSWiUROiVRSFLy
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-97
Ezzel a menüvel lehetõségünk van arra, hogy a létrehozott videóképet adattárként tároljuk
a gépkontroller HARD DISC-jén. Az adattár neve és az iránya elõre beállított és a következõ
képpen hangzik:
C:\TMP\MVSBILD.MVS
A további elemzés számára másolják le a Siemens AG-nál az MVS Kontroller Hard Disc-
jének adattárát egy floppyra és küldjék el az AUT 5 Szervizrészleghez.
.LpUWpNHOpVLLG}RSFLy
UTALÁS
Erre az opcióra csak akkor tudunk ráklikkelni, hogy ha elõtte betöltöttünk már egy házforma
számot.
iEUD$](OHPWHV]WHOpVPHQ.LYiUiVLLG}RSFLy
Ezzel az opcióval a kiválasztott elem számára a kivárási idõt tudjuk kijeleztetni. Ha aktiváljuk
ezt a funkciót, akkor a következõ lépések indulnak:
- A mérési eljárás aktiválásra kerül.
- A videókép megjelenik a képernyõn.
- A kivárási idõ bevillantásra kerül.
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-98
iEUD(OHPWHV]WHOpVPHQ.LYiUiVLLG}YLGHyNpS
- A RETURN-gombbal indítjuk el a mérést. A mérési eljárás elvégzése után a mérési idõ
msec-ben bevillantásra kerül.
- Az ESC-vel hagyjuk el az opciót. A videókép elkapcsolásra kerül és ismét az "Elem-tesz-
telés" menü jelenik meg.

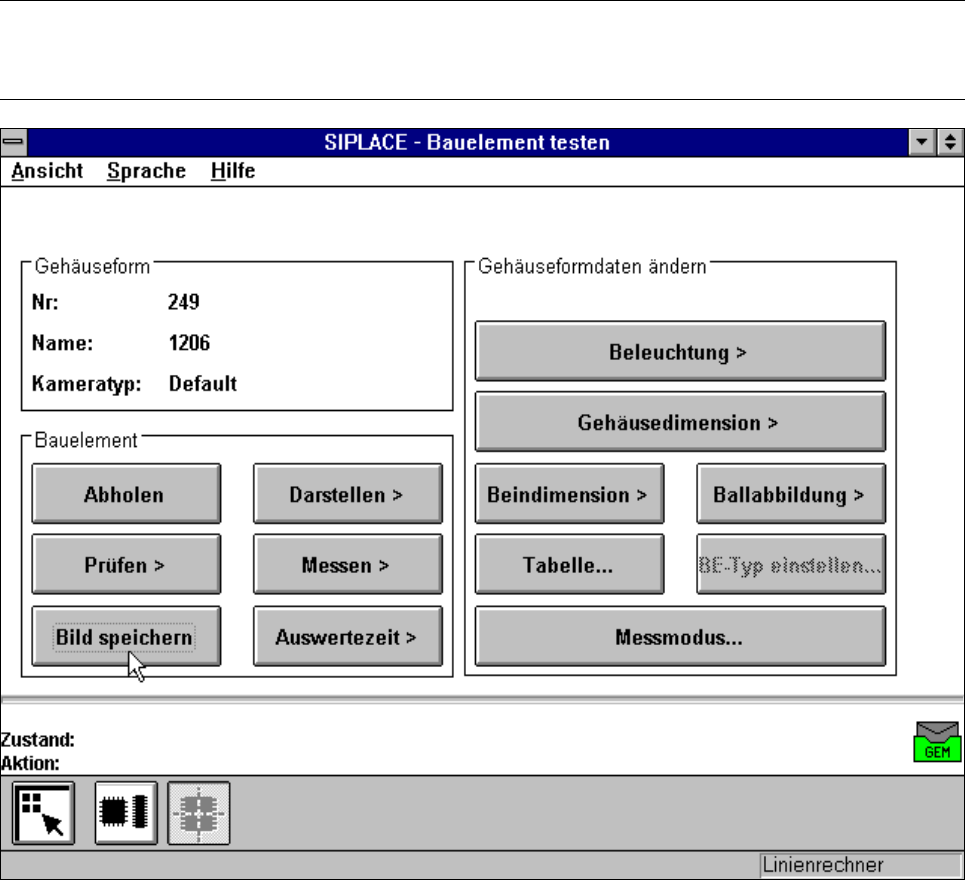

0DJ\DUi]DWD+i]IRUPDDGDWRNYiOWR]WDWiVDRSFLyFVRSRUWKR]
A "Házforma adatok megváltoztatása" csoporthoz a következõ opciók tartoznak:
- Megvilágítás
- Házdimenzió
- Lábdimenzió
- Ball-leképezés
- Táblázat
- Elem-típus beállítása (csak a 80F
4,
80F
4
-6 ill. 80F
5
-automatáknál, lásd az5.10 részt az 5
-157. oldaltól)
- Mérési modus
A házforma adattár a sorszámítógépben került tárolásra. Ez lényegében két fõrészbõl áll:
– a geometriai házforma adatokból és
– a szenzorspecifikus adatokból.
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
