Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás

98/03-as kiadás az SR.403.xx szoftververziótól 9.8 A Wafflepack cserélõ

9-93

 (O}NpV]tW}PXQNiODWRN

- Ha a tárak még nem üresek, akkor a lifttel menjünk az utántöltési pozícióba. Nyissuk ki a

Wafflepack-cserélõ védõajtaját és vegyük ki a tárhordozókat a liftbõl. Vegyük figyelembe

a 9.8.2 rész, 9 - 92. oldalon lévõ elsõ utalását. Zárjuk be a védõajtókat.

- Toljunk egy tárhordozót a tároló 10 és 26-os pozíciója közé és tegyük a tárhordozót az

automatába. A Wafflepack cserélõ a liftet kb. fél pozíciós magasságba helyezi. A

lökettengely zsírozó feje ezáltal hozzáférhetõvé válik.

- Kapcsoljuk ki az automatát a fõkapcsolóval. Oldjuk ki a Wafflepack cserélõ dugasz csat-

lakozását a gépállvány baloldalán (keresztmetszeti dugasz és dugasz az áramellátás

számára).

- Emeljük fel a Wafflepack cserélõt az emelõ-berendezéssel és toljuk azt ki az

automatából.

 $VtQHNNDUEDQWDUWiVD

- Nyissuk ki a Wafflepack cserélõ védõajtaját.

- Tisztítsuk meg mindkét sínt a tár szállítás számára (lásd 9.8.2 ábra) éspedig teljes ter-

jedelmében és teljes hosszúságában, kevés alkohollal és kendõvel.

- Vigyünk fel egy tiszta kendõre kevés zsebóra olajat és dörzsöljük be ezzel a megtisztított

felületet.

- Hogy a sínek mindegyik részét elérjük, toljuk el a tárhordozó felvevõ lapját kezünkkel.

(9.8.3 ábra).

- Zárjuk le a védõtetõt és a 9.8.6 részben a 9 - 95 oldalon leírt munkálatokat végezzük el.

 $ ]WHQJHO\JRO\yVRUVyMiQDNpVOLQHiULVYH]HW}MpQHNDNDUEDQ

WDUWiVD

A lift félmagasságban található

- A Wafflepack-cserélõn egy 2,5 nagyságú franciakulccsal oldjuk ki a baloldali lemez rög-

zítését és vegyük le a lemezt.

- Zsírozzuk be a golyóorsót és a lineáris vezetõt a kenõfejen Urethyn E/M2-vel (lásd a

9.8.3. ábra).

- Töröljük le a nagyobb zsírt és szennyezõdéseket a két függõleges sín végén kevés alko-

hollal átitatott kendõvel.

- Ismét rögzítsük a Wafflepack cserélõ baloldali lemezét.

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.8 A Wafflepack cserélõ 98/03-as kiadás az SR.403.xx szoftververziótól

9-94

iEUD 9H]HW}VtQHNpV]HPHO}WHQJHO\HND:DIIOHSDFNFVHUpO}NDUEDQWDUWiViQ

Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás

98/03-as kiadás az SR.403.xx szoftververziótól 9.8 A Wafflepack cserélõ

9-95

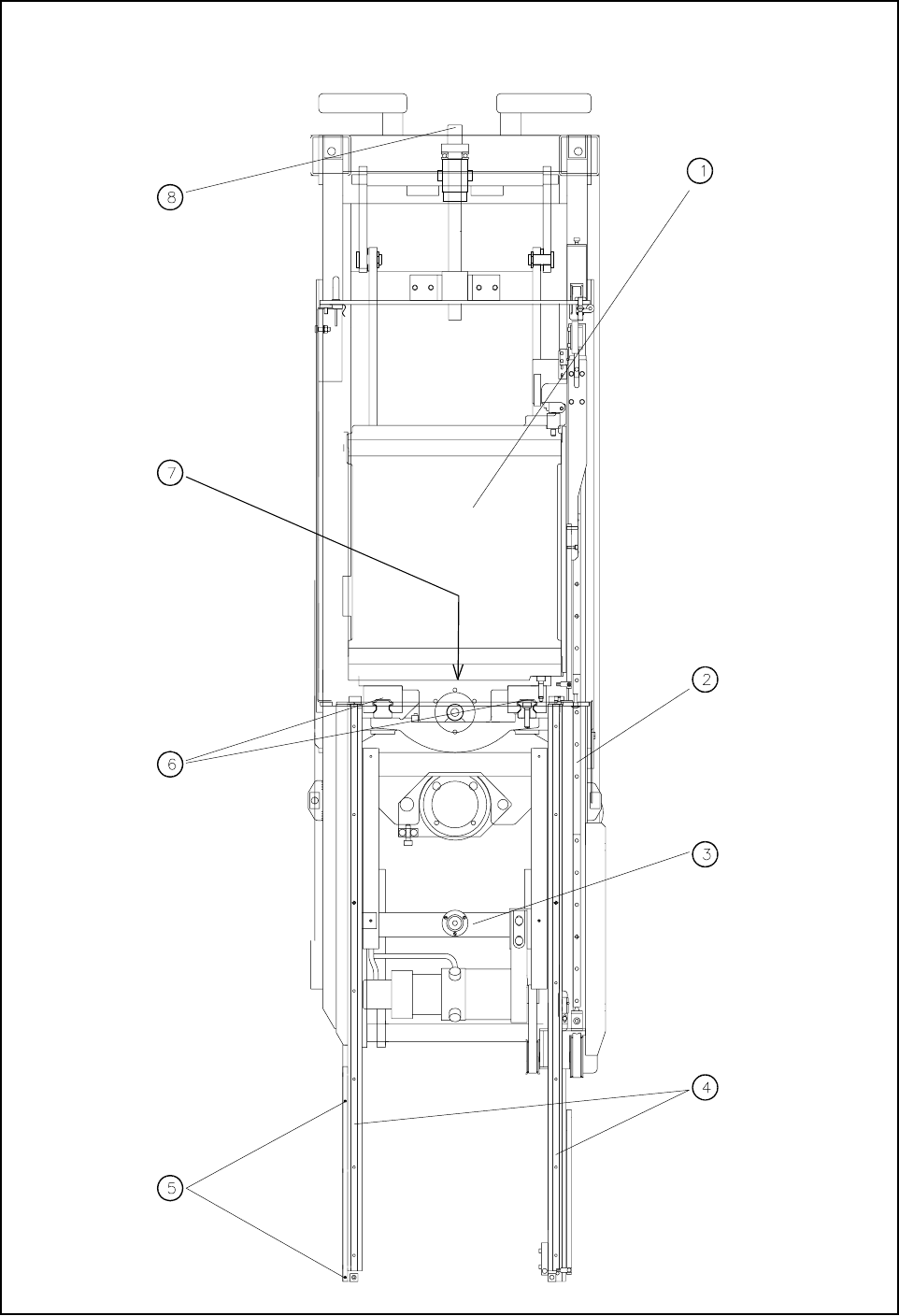

0DJ\DUi]DWDiEUiKR]

1 A tárhordozó felvevõ lapja

2 Vezetõsín a csúszka számára

3 Gép vízmérõ

4 Vezetõléc a tárhordozó számára

5 Referencia jelzések

6 Vezetõsín a z-emelõtengely számára

7 Kenõfej az emelõtengely számára

8 Emelés/süllyesztés

 %HIHMH]}PXQNiODWRN

- A Wafflepack-cserélõt az emelõ-berendezéssel helyezzük vissza az automatába úgy,

ahogy ezt az „Elem készenlétbe állítás” fejezetben leírtuk.

- Ellenõrizzük ezután a Wafflepack-cserélõn a vízmérõ kijelzõjét.

- Toljuk be adott esetben a tárhordozót a tárakkal együtt megfelelõ sávra

- Gyõzõdjünk meg arról, hogy a tárak ismét helyes hozzárendelést kaptak.

87$/È6

Ügyeljünk a tárhordozó újbóli behelyezésekor, hogy az 1.számú tár az elõzõ

forgóállásba az 1-es sávba (stb.) kerüljön betolásra! Ettõl eltérõ esetben a beültetés

újbóli beindításakor nem definiált állapot áll fenn, amely a Wafflepack cserélõbõl az ele-

mek felvételekor zavarhoz vezethet.

Ezért nem elegendõ csak az elem hozzárendelést a Wafflepack cserélõ sávjaihoz

ellenõrizni a Wafflepack cserélõ valós kijelzése alapján az egyedi funkciómenüben.

- A metszésponti és áramellátási dugaszt ismét dugjuk be a gépállványba.

- A beültetési program elindítása után, amikor a Wafflepack-cserélõbõl is elhoz a program

alapján elemeket, a nyáklap kamera automatikusan a Wafflepack cserélõn található

jelzés fölé áll és megállapítja annak pozícióját
