9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.4 Portálok 98/03-as kiadás az SR.403.xx szoftververziótól
9-44
$];SRUWiOWHQJHO\HNVtQHLQHNWLV]WtWiVDpV]VtUR]iVD
9(6=e/<
Alkohollal tisztítási munkálatokat nyílt fény, vagy láng esetében ne végezzünk!
- Az automatát a fõkapcsolóval kikapcsoljuk.
- Nyissuk ki a védõtetõt és a SIPLACE 80S-20 automatán toljuk a portálokat lehetõleg
annyira távol egymástól, hogy ezáltal a karbantartás jól hozzáférhetõvé váljék. A
SIPLACE 80F
4
automatán az X-portáltengelyeket toljuk amennyire lehetséges az
automata külsõ oldalához.
- Az X-síneket az 1 és 2-es portálnál tisztítsuk meg teljes hosszúságában és felületén
alkohollal átitatott szöszmentes kendõvel (ill. a SIPLACE 80F
4/
80F
4
-6/80F
5
a gépen az
1-es portálhoz).
- Toljuk el a beültetõ fejet, hogy az X-sínek minden részéhez hozzáférhessünk.
- Ügyeljünk arra, hogy az Y-portál súrlódó bütykeinek súrlódási felületére ne kerüljön
zsírzó anyag. Amennyiben szükség van rá, akkor a súrlódó felületeket a végén még
egyszer töröljük le alkoholos kendõvel.
87$/È6
A beültetõ fejeket alapvetõen úgy toljuk el, hogy közvetlenül a portál csúszka felületét nyo-
mjuk meg, vagy pedig a beültetõ fejet a fogantyújánál fogjuk.
- Csepegtessünk kevés zsebóra olajat egy szöszmentes tiszta kendõre.
- Ezzel dörzsöljük be az 1 és 2-es portál X-síneit teljes terjedelmükben és teljes
hosszúságukban.
- Ezután toljuk el többször a beültetõ fejet az X-sínen és távolítsuk el a felesleges olajat
tiszta kendõvel.
- A golyós pályákat (lásd 9.4.1 ábra) Staburags N12 kenõzsírral kenjük be.
87$/È6
A túl sok, vagy túl kevés olaj zavarokhoz vezethet a tengelyek mûködésében. Az X-mércét
semmiképp sem szabad zsírral vagy olajjal érintkezésbe hozni
 $];pV<IRJV]tMDN]VtUR]iVD

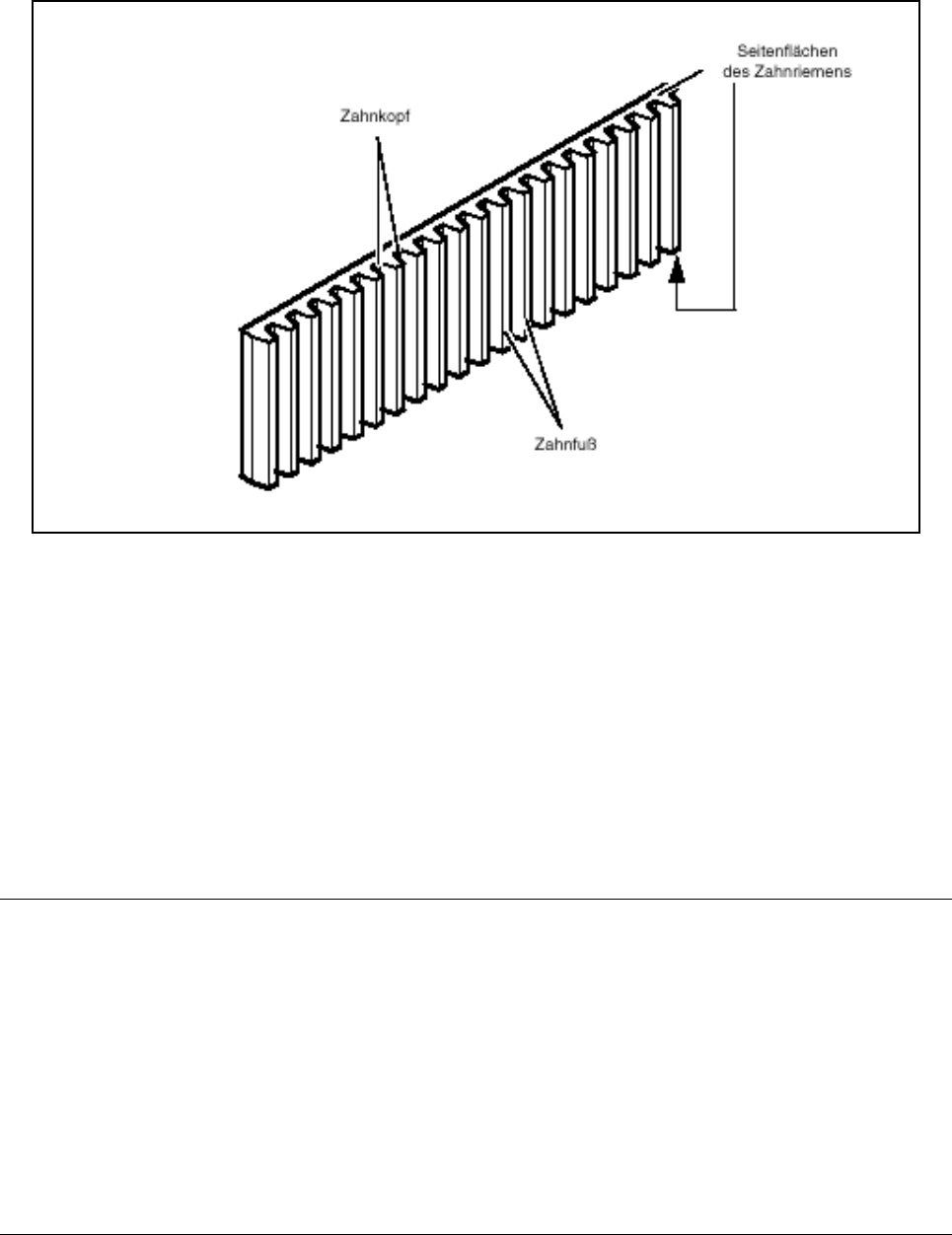

- Vigyünk fel egy rövid szõrû ecsetre kevés Staburags N12 kenõzsírt.
- Ezzel zsírozzuk be a foglábakat, a fogfejeket és a fogszíj oldalsó részét éspedig
rendkívül takarékosan (lásd 9.4.3 ábra, 9- 45 oldal).
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól 9.4 Portálok
9-45
iEUD )RJOiEDNIRJIHMpVDIRJV]tMROGDODLQDN]VtU]iVD
 $];<PpUpVLUHQGV]HU
87$/È6
A szennyezett mércék számlálási hibához vezetnek az X- vagy Y-portáltengelyeken és ezzel
rossz, ill. pontatlan beültetés következik be.
Hogy megakadályozzuk, hogy az X és Y-tengelyek mércéi a tisztítás után még egyszer zsír-
ral érintkezésbe kerüljenek, ajánljuk, hogy minden mércét csak akkor tisztítsunk le, miután
minden munkálatot elvégeztünk, amelyek során részegységeket zsírozni, vagy olajozni kell.
Az X- és Y-inkrementális mércék ragasztva vannak. Ezért a tisztításhoz nedvesítsünk be
alkohollal és úgy tisztítsunk, hogy a ragasztott felületek ne érintkezzenek alkohollal.
Az X- és Y-tengely mérési rendszerének elhelyezkedését a 9.4.2 ábra mutatja.
$];pV<WHQJHO\LQNUHPH QWiOLVPpUHWHLQHNWLV]WtWiVD
Az inkrementális mércéket úgy tisztítsuk, hogy egy puha, tiszta szöszmentes kendõvel némi
alkohollal törölgetjük le azokat. Eközben a tengelyt toljuk ide-oda, hogy az inkrementális
mérce minden részét elérhessük.
