Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 5.V izuális funkci ók 98/03-as kiadás az SR.40 4.xx szoftverv erziótól 5.7 Út mut ató a ház formák le írásáh oz 5-77 ³+ i]IRU PDNL YiODV]WiV´ PHQ Az “…
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-76
“Elem-tesztelés” menüopciók, 4. Rész
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-77
³+i]IRUPDNLYiODV]WiV´PHQ
Az “Elem-tesztelés” opció kiválasztásakor az “Alapnézet” menüben a következõ akciók in-
dulnak:
- Az állomás számítógépben a vizuális rendszer funkciói aktiválásra kerülnek.

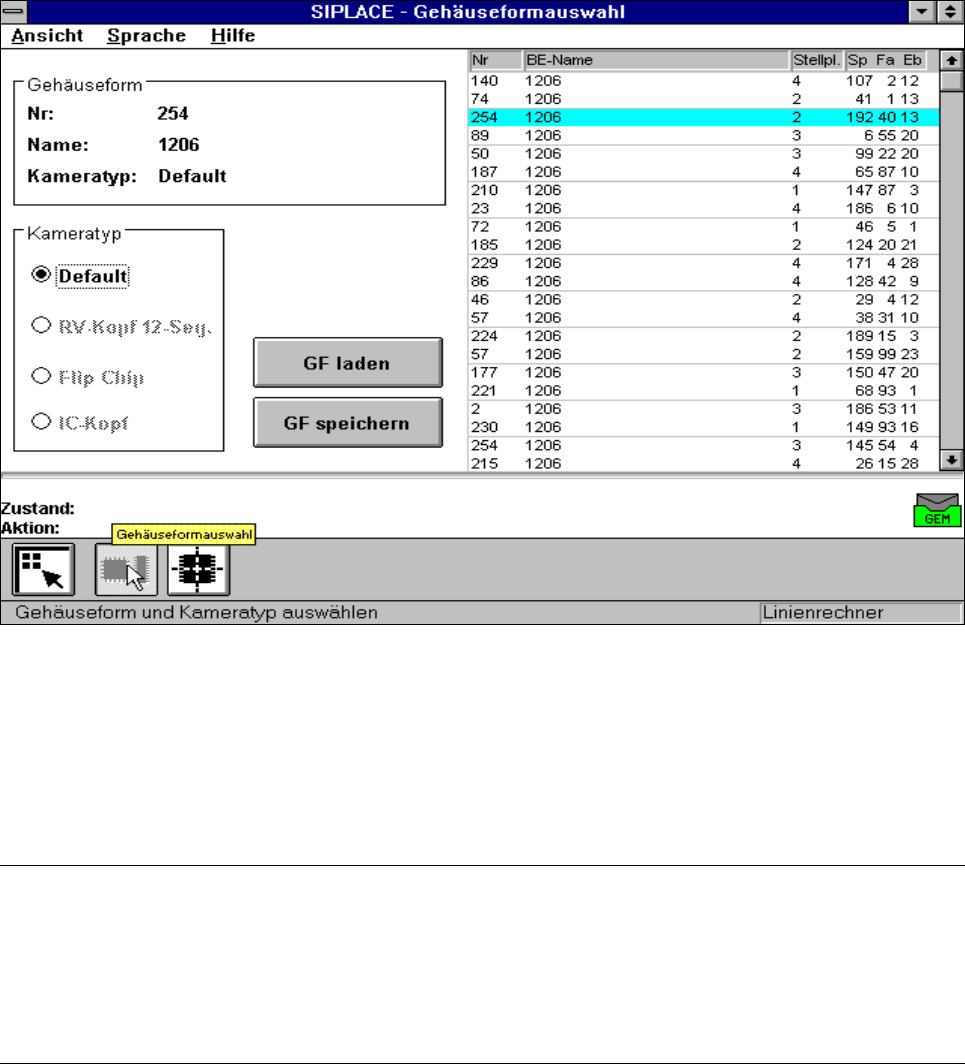

- A “Házforma kiválasztás”menü kinyit.
- Az állomás számítógép kimutatja a házforma numerikus listáját, kommentárokkal a
felszerelésbõl.
iEUD ³+i]IRUPDNLYiODV]WiV´PHQ
A menü, mint ahogy azt az ábra is mutatja, a következõ opciókat kínálja választásra:
- A kamera típus kiválasztása (csak a 80F
4
, 80F
4
-6, ill. 80F
5
-automatáknál, lásd az 5.10.
részt az 5-157. oldalon).
- Házforma töltés
- Házforma tárolás
UTALÁS
A kapcsolás akkor aktív, ha a kapcsolási felület az írás alatt feketére vált. Ez azt jelenti, hogy
az egérrel a mindenkori funkcióra klikkelve végrehajthatjuk a lépést.
A “Házforma töltés” például csak akkor lesz aktív, hogy ha elõtte a lista-mezõben már mega-
dtunk egy házformát.
A “Házforma tárolás” csak akkor aktív, hogy ha a házforma paramétereket megváltoztattuk.
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-78
Bármikor átválthatunk az “Elem tesztelés” menürõl az alapmenüre, hogy ott meghatározó
akciókat, mint például a “Sáv telítése” stb-t elindítsunk. A “Jelölõ teaching” menü beállításai
megmaradnak, úgy hogy az “Elem-tesztelés” menübe való visszatéréskor ugyanazokat a
feltételeket találjuk meg.
Ha azonban a házforma adatokat megváltoztattuk és aztán az alapmenübõl a “Jelölõ teach-
ing”, “Egyedi funkciók”, “SITEST”, vagy “Beültetés folytatása” menükre váltunk, akkor a

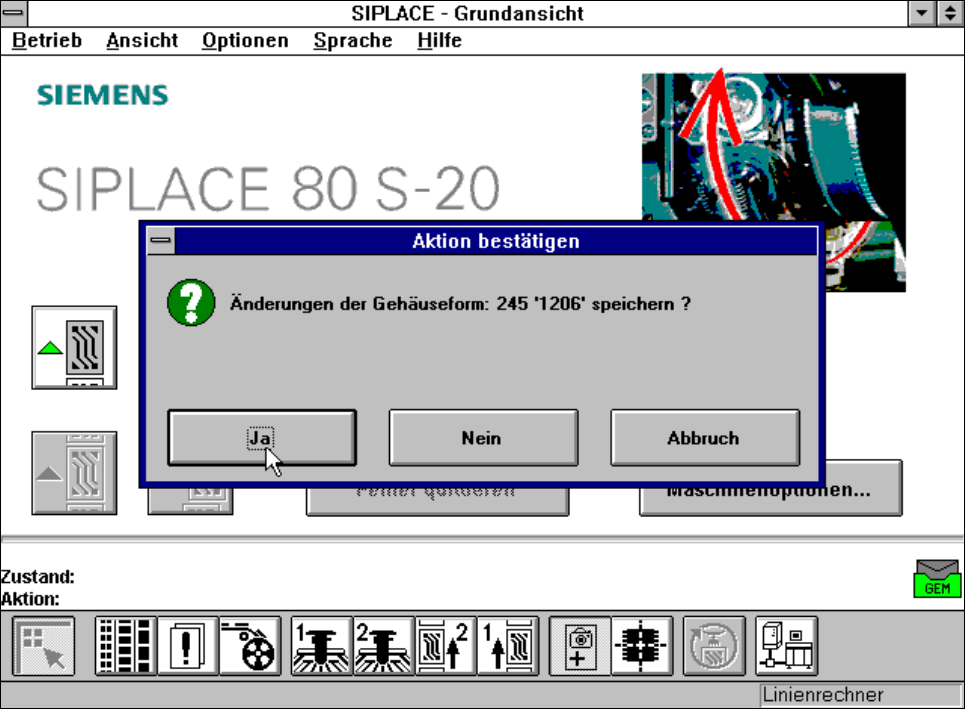

“Házforma változtatás tárolás” kiválasztó boksz kinyit. Ekkor lehetõségünk van arra, hogy a
megváltoztatott, vagy újonnan felvett adatokat tároljuk, vagy töröljük.
A “Házforma tárolás” opció kiválasztásával utasítást adunk az állomás számítógépnek, hogy
az a házforma adatokat elküldi a sorszámító-géphez, hogy azok ott tárolásra kerüljenek. A
megváltoztatott házforma adatokat a többi állomásnál is aktualizálja. A transzformációs
táblák helyben az állomás számítógépben maradnak.
iEUD $ ³+i]IRUPDYiOWR]WDWiVRNWiUROiV´NLYiODV]WiVLERNV]
