系统手册-NXTR-S.pdf - 第103页
SYS-NXTR-015S0 2. 基本操作 NXTR 系统手册 79 操作方法 在开始运转时或拉出模组等手 动操作时，机器需要动力电源。此时请执行 以下操作。 1. 请确认操作面板上 的 [READY ON] 按钮是否闪烁了。 2. 请确认机器的状态 和周围的安全后按下 [READY ON ] 按钮。 3. [START] 按钮就会闪烁。请按下 [START] 按钮，开始机器的动作。 48SYS-0774 1 2 3
2. 基本操作 SYS-NXTR-015S0
78 NXTR 系统手册
紧急停止按钮
• 运转过程中发生异常时请按此按钮。停止机器运转。
操作方法
显示为亮灯或闪烁的按钮为有效按钮。请手动操作。

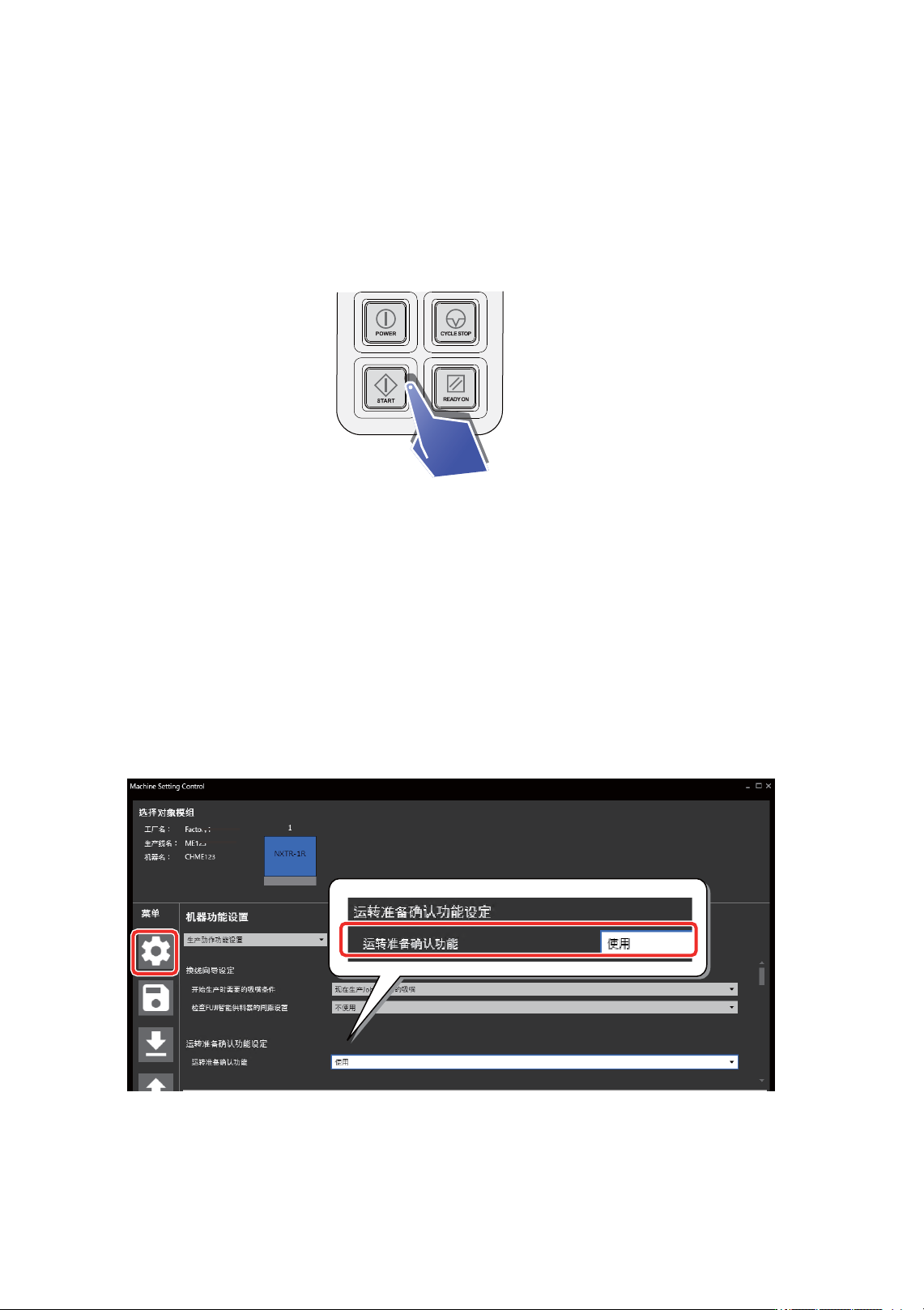

2.3.2 关于运转准备确认和 [READY ON] 按钮
启用运转准备确认功能后，在按下 [START] 按钮进行模组动作之前，操作员可进行安全确认。
必要时，[READY ON] 按钮会闪烁，请操作员确认机器的状态和周围的安全后按下 [READY ON] 按钮。然
后，[START] 按钮才会变成有效状态。
启用运转准备确认功能
请在 Nexim[ 系统布局 ] 中选择对象机器，在 [Machine Configuration Settiings] 中启用 [ 运转准备确认
功能 ]。将设置反映到机器后，就可以使用运转准备确认功能。
• 关于 Nexim 的机器功能设定的操作，请参考 《NXTR 编程手册》中的 “2.6 机器功能的设定 ” 章
节。
48SYS-0024
48SYS-0773-S
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
79

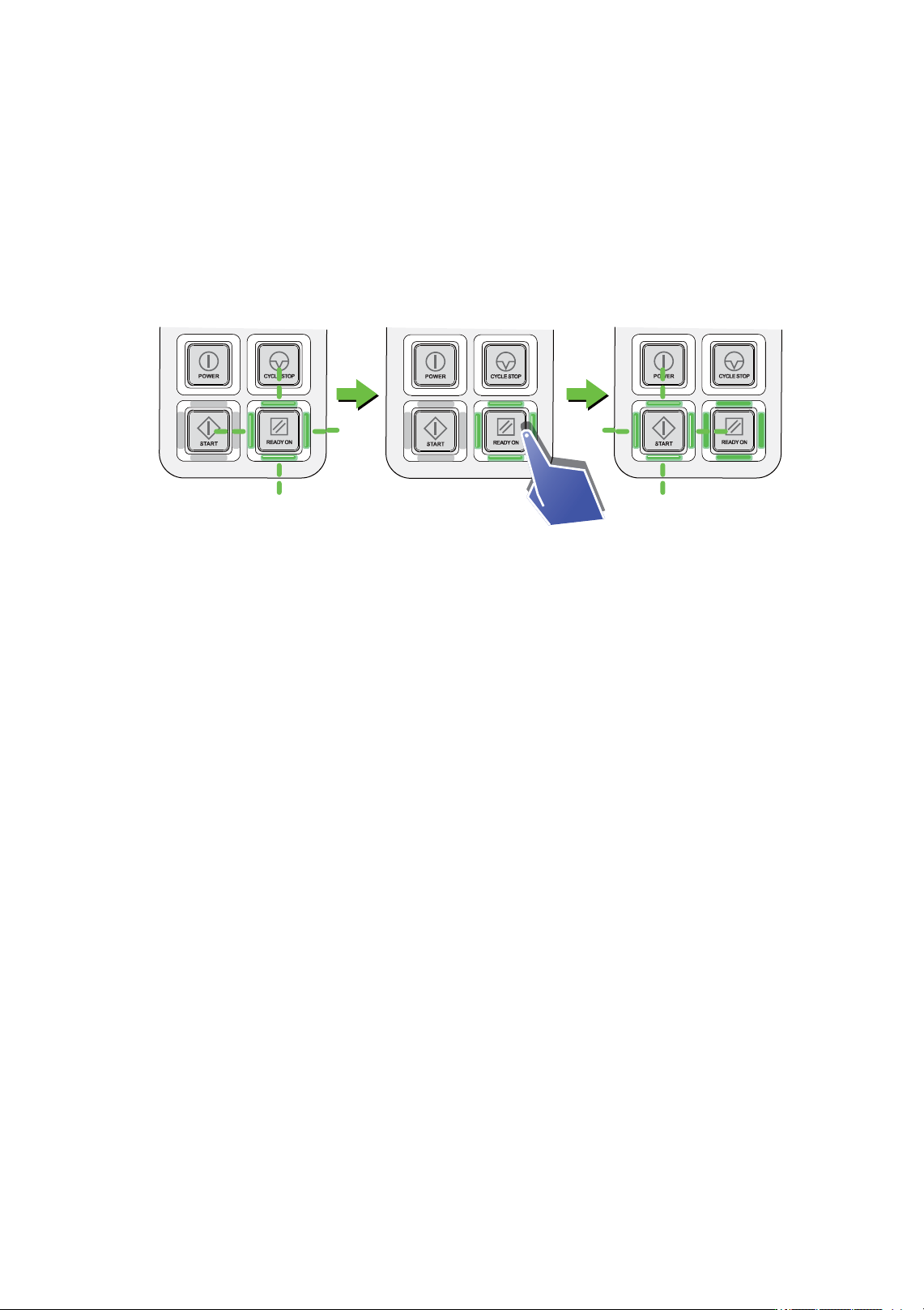

操作方法
在开始运转时或拉出模组等手动操作时，机器需要动力电源。此时请执行以下操作。
1. 请确认操作面板上的 [READY ON] 按钮是否闪烁了。
2. 请确认机器的状态和周围的安全后按下 [READY ON] 按钮。
3. [START] 按钮就会闪烁。请按下 [START] 按钮，开始机器的动作。
48SYS-0774
1
2
3
2. 基本操作 SYS-NXTR-015S0
80 NXTR 系统手册
2.3.3 缓存站的操作按钮
各按钮的名称
[MAGAZINE CLAMP] 按钮
• 搭载的供料器箱被夹住时，按键亮灯。
• 按下 [EXCHANGE] 按钮后，[MAGAZINE CLAMP] 按钮才生效。请在搭载供料器箱后，按此按钮。
[MAGAZINE UNCLAMP] 按钮
• 按下 [EXCHANGE] 按钮后，、[MAGAZINE UNCLAMP] 才生效。取出供料器箱时请按此按钮。
• 供料器箱未夹紧时，此键亮灯。
[EXCHANGE] 按钮
• 执行缓存站上的作业时，请按此按钮。智能加载车位于缓存站附近时，智能加载车向模组移动。
• 更换供料器箱时请长按此按钮。智能加载车将无法靠近缓存站。在此期间按钮呈亮灯状态。
• 重按此按钮，智能加载车将靠近缓存站。
操作方法
显示为亮灯或闪烁的按键为有效按键。请手动按键。
1 [MAGAZINE CLAMP] 按钮 2 [MAGAZINE UNCLAMP] 按钮
3[EXCHANGE]按钮
48SYS-0088
1
2
3
