2. 基本操作 SYS-NXTR-015S0 88 NXTR 系统 手册 2.4.4 接驳机的信号灯显示 ( 选项 ) 显示 机外搬运轨道的状态 绿色 黄色 红色 闪烁 处于异常状态。 闪烁 Job 未被传送。处于不能运转的状态。 闪烁 尚未开始生产等待 [START] 键被按。 亮灯 正在运转。 48SYS-0685
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
87

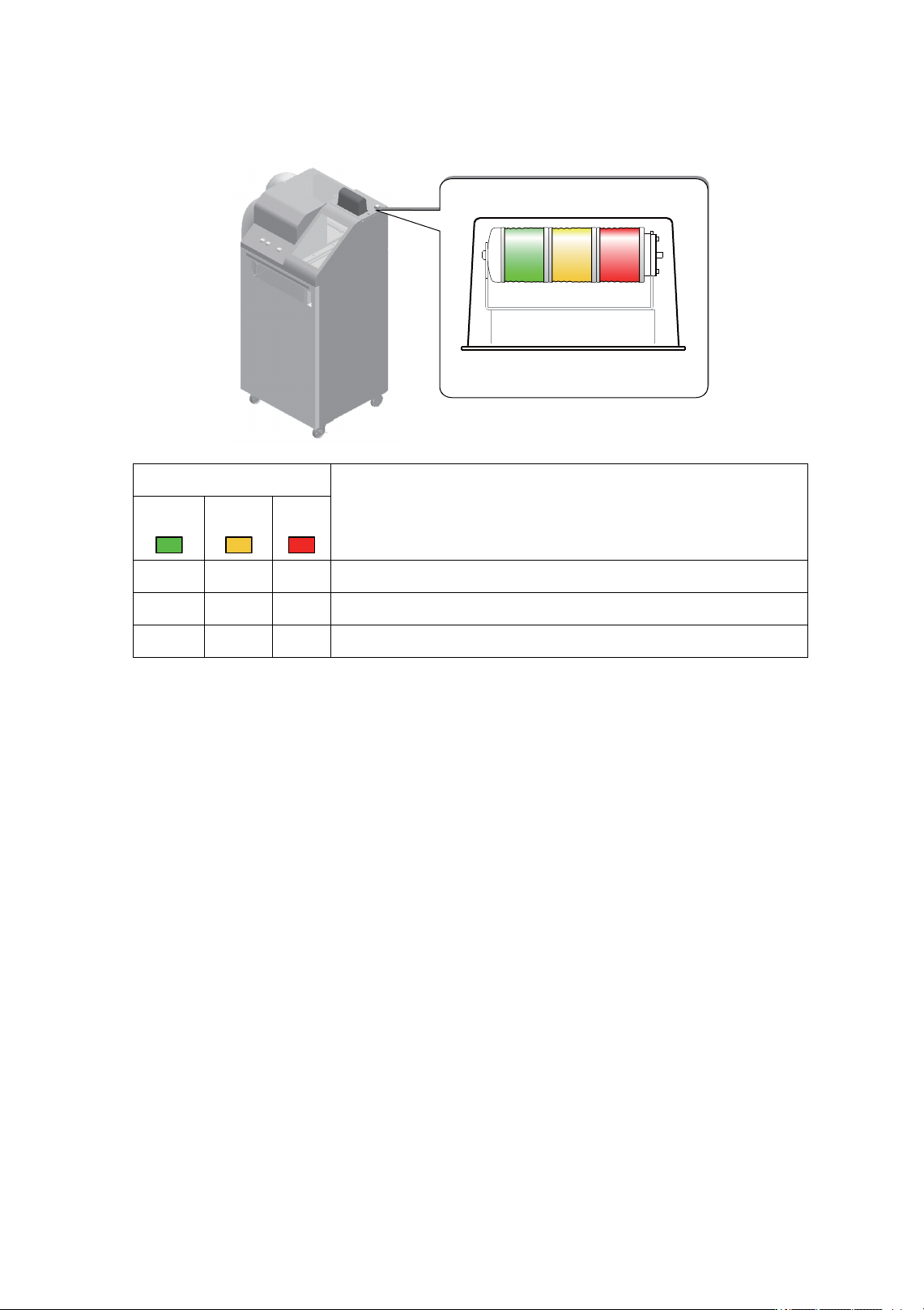

2.4.3 废料带回收单元的信号灯显示
表示
废料带回收单元的状态
绿色 黄色 红色
闪烁 风箱的变频器异常。
闪烁 废料带箱装满。废料带回收单元异常。
亮灯 正在运行。
48SYS-0092
2. 基本操作 SYS-NXTR-015S0
88 NXTR 系统手册

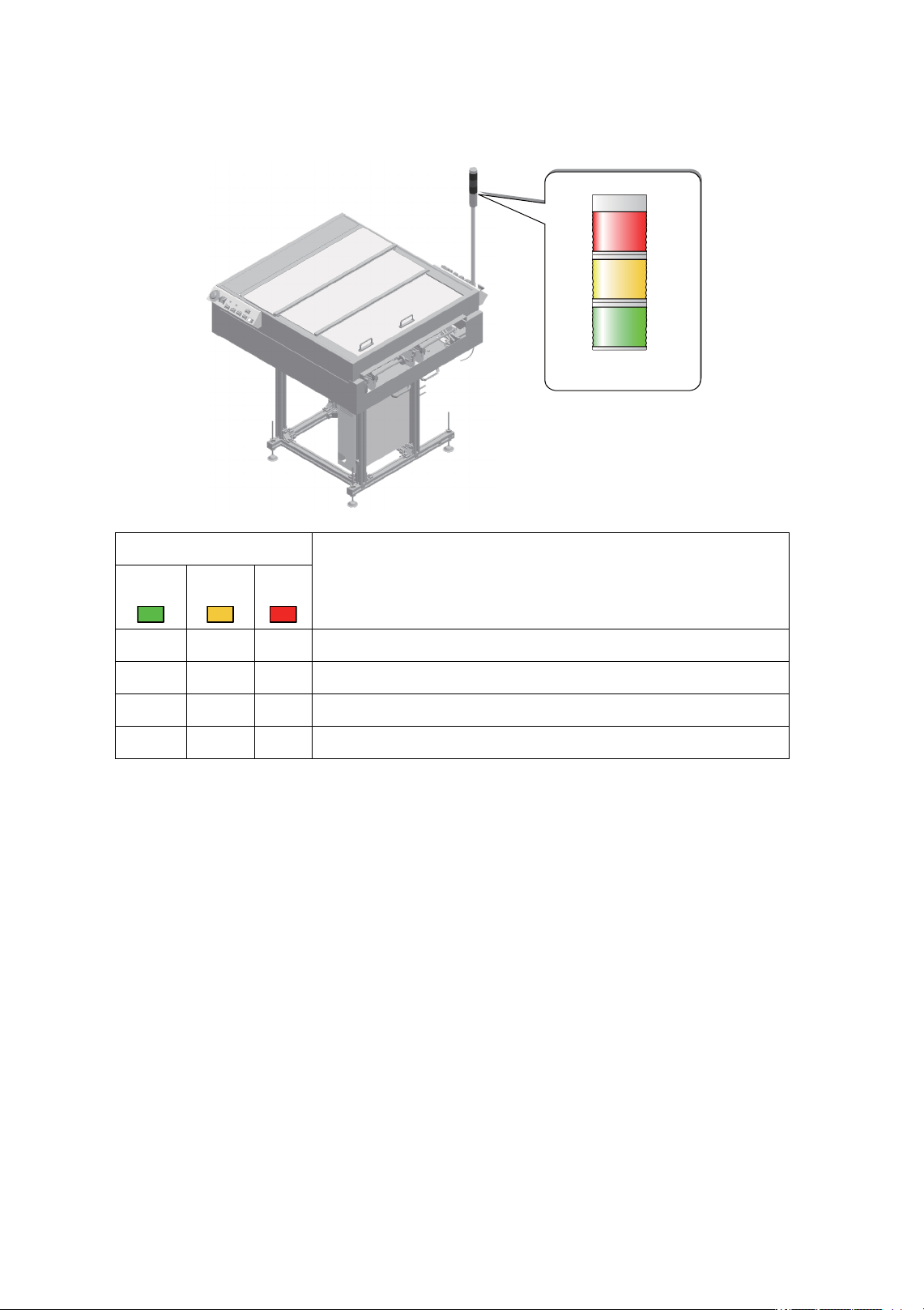

2.4.4 接驳机的信号灯显示 ( 选项 )
显示
机外搬运轨道的状态
绿色 黄色 红色
闪烁 处于异常状态。
闪烁 Job 未被传送。处于不能运转的状态。
闪烁 尚未开始生产等待 [START] 键被按。
亮灯 正在运转。
48SYS-0685
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
89

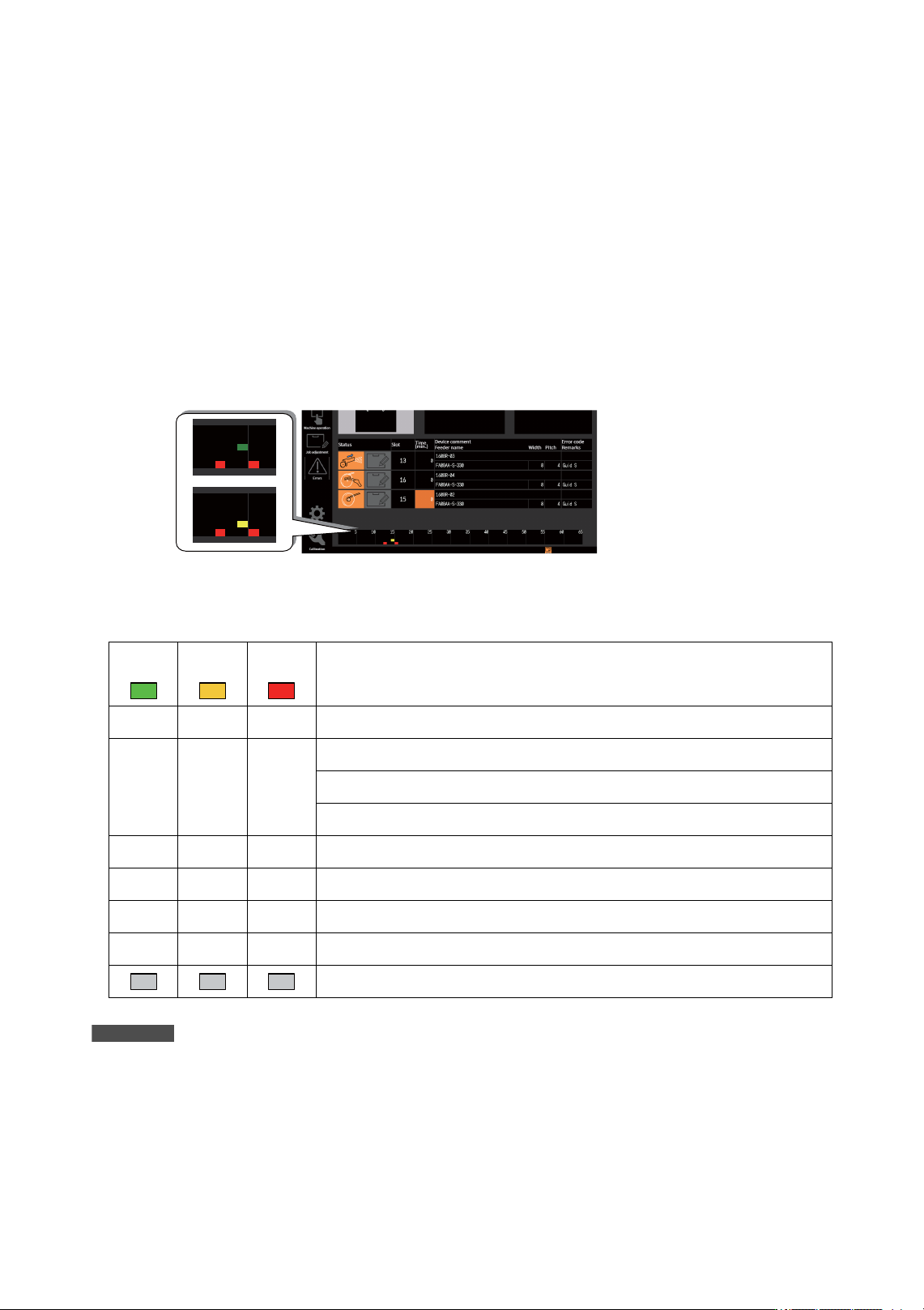

2.5 状态显示
正在运转的机器操作界面会显示类似于 LED 的 3 色灯。此 3 色灯称为 “ 状态灯 ”，通过灯的状态 ( 亮灯
或灭灯 ) 来判断各站位的状况。
另外，还可根据供料器内置 LED 的闪烁、亮灯、灭灯的切换状态判断各供料器的状况。
2.5.1 站位状态显示
显示色分为绿色、黄色以及红色。如果亮红灯，请采取措施。
S 型模组的情况 (MFU 等 )
下表是搭载了 MFU 等模组的站位状态。
备注
(*1) 移动式供料器指在运用 Alternate feeder 功能时，搭载于次料站的供料器。请取出发生料尽的初始供料器并将移动式供料器搭载到此站位
上。Alternate feeder 功能的详细介绍请参看 《Nexim Kitting Station 操作手册》的 “6.4 Dynamic alternate feeder 功能 ”。
绿色 黄色 红色
站位状态
亮灯 因为使用移动式供料器，需要事前进行准备 (*1)。
亮灯
机器无法识别供料器。
正在向操作员发出处理请求。
发生异常。
亮灯 提示料尽预告等信息。
亮灯 正在生产。( 当前正在吸取元件的供料器 )
亮灯 亮灯 正在生产。( 非当前正在吸取元件的供料器 )
亮灯 亮灯 亮灯 被指定为站位跳过。
( 亮灰灯 ) 无效供料器。
48SYS-0570a
