SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 207 生产过程中 7 英寸料卷浮起时 如果在生产时 7 英寸料卷浮起，则请将 7 英寸料卷移到搭载位置的后方。这种情况下，请 将载带从连接左 右侧板的升降器上方通过。 使用带中央销的隔板时 如果使用带中央销的隔板，则 请将料卷孔插到中央销上。 48SYS-0549 48SYS-0550
3. 生产的准备 SYS-NXTR-015S0
206 NXTR 系统手册

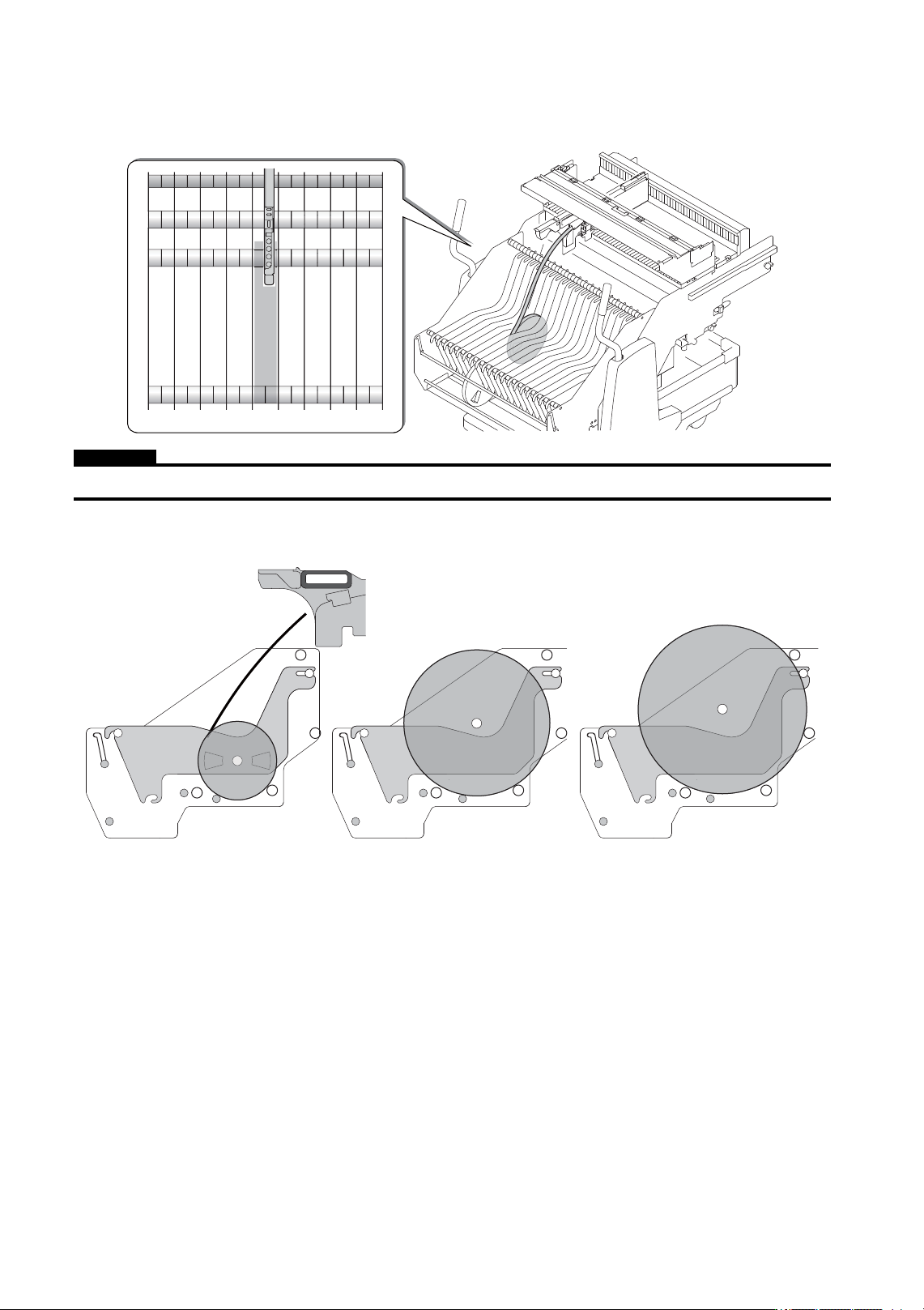

2. 请将料卷搭载到最近的位置。
注意
如果料卷搭载位置距离供料器太远，则生产时载带会扭结。载带扭结是导致卡带的原因。
3. 7 英寸料卷、13 英寸料卷以及 15 英寸料卷的搭载状态如下所示。
48SYS-0547
48SYS-0548
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
207

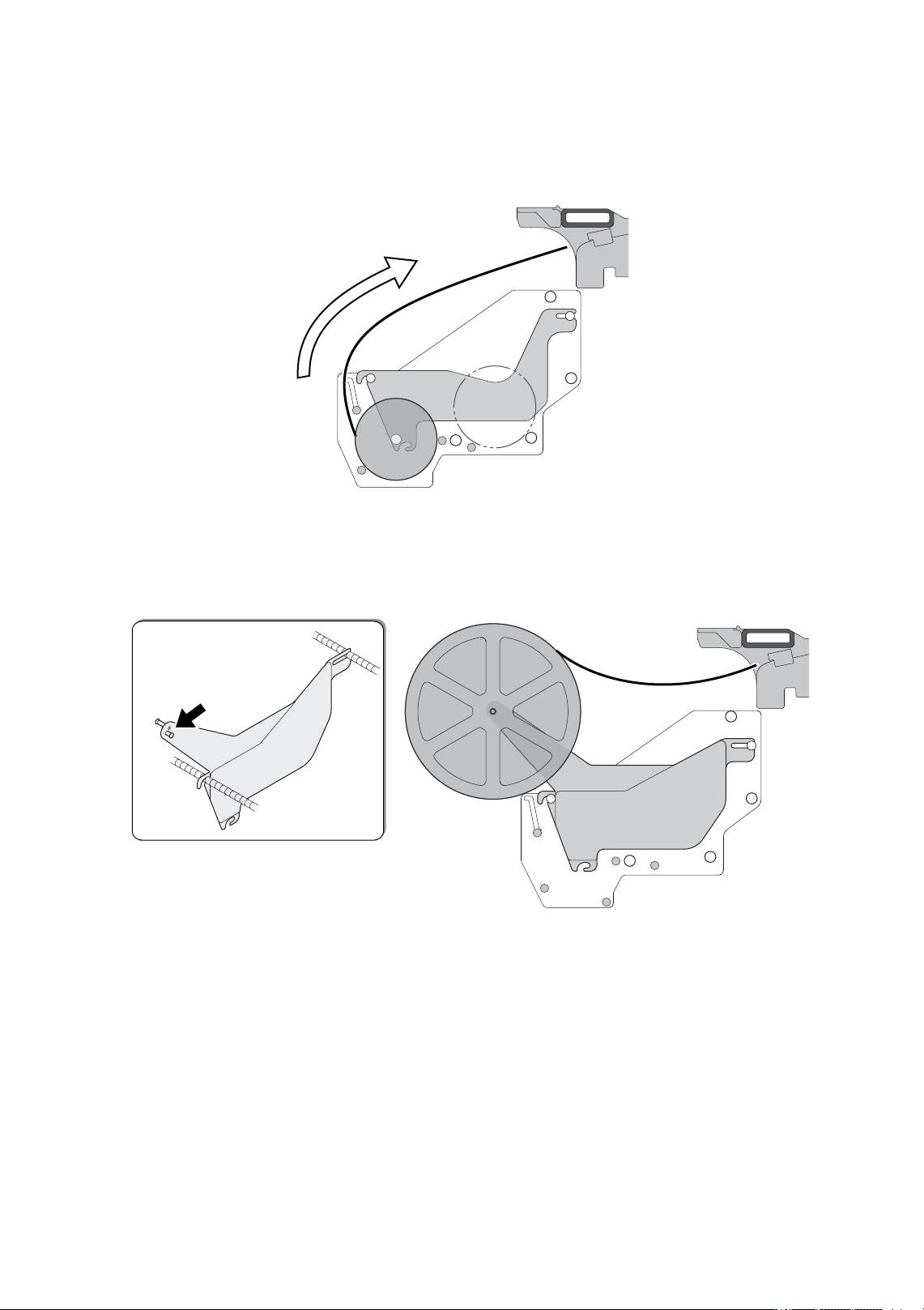

生产过程中 7 英寸料卷浮起时
如果在生产时 7 英寸料卷浮起，则请将 7 英寸料卷移到搭载位置的后方。这种情况下，请将载带从连接左
右侧板的升降器上方通过。
使用带中央销的隔板时
如果使用带中央销的隔板，则请将料卷孔插到中央销上。
48SYS-0549
48SYS-0550
3. 生产的准备 SYS-NXTR-015S0
208 NXTR 系统手册

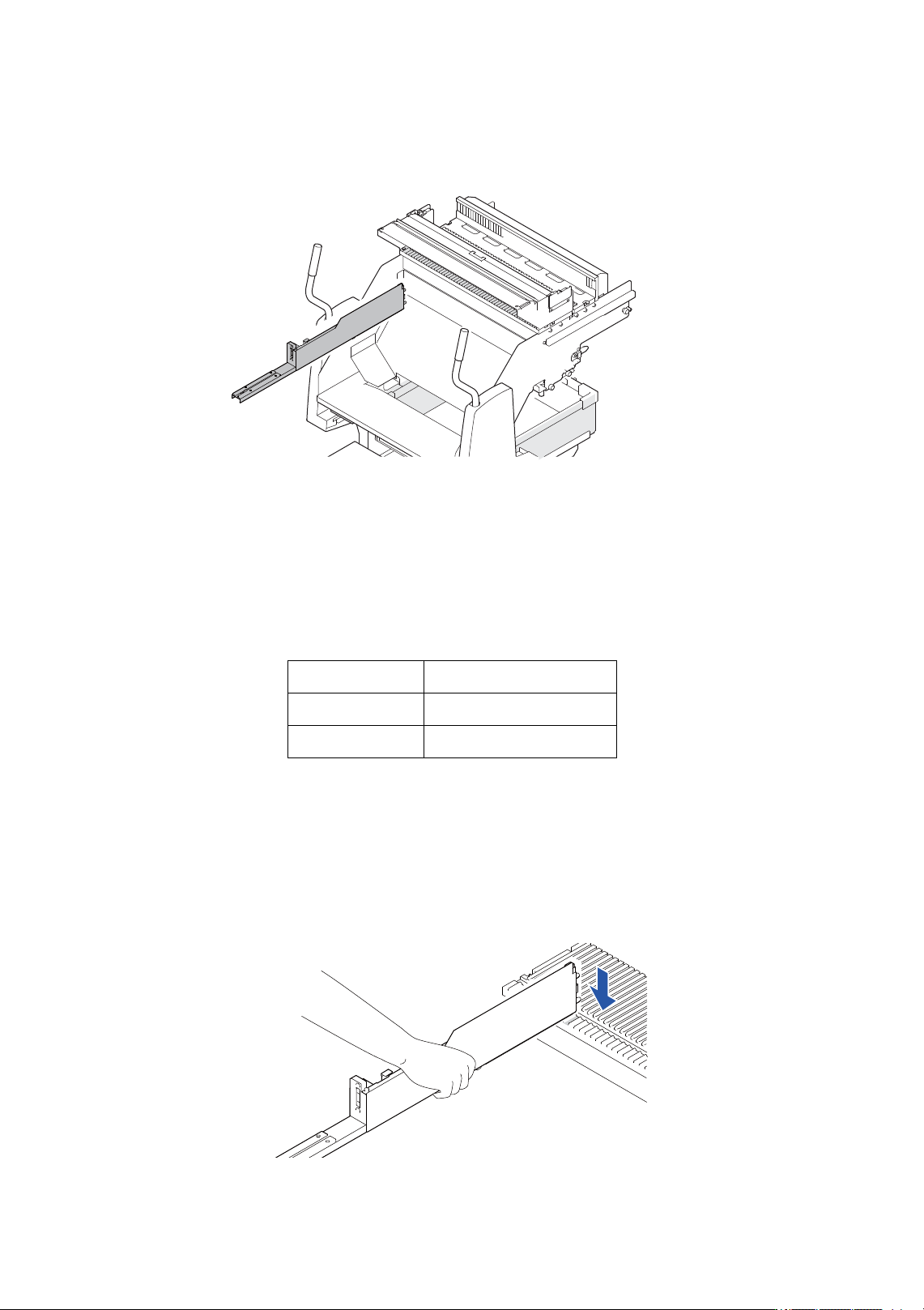

3.9 Extension 供料器 ( 供料器型上料台 ) 的装卸
本小节说明向 MFU 搭载供料器型上料台的步骤。
3.9.1 如何搭载供料器型上料台
注意事项
作业时的注意事项如下所述。
• 可搭载供料器型上料台的站位有限制。适用站位根据要使用供料器(连接供料器型上料台)以及MFU
的类型不同。
• 如果将供料器型上料台搭载到除了上述以外的站位上，则会对 MFU 的操作等产生妨碍。
操作步骤
1. 请将供料器型上料台的滑动部位搭到目标站位上。
MFU-52
W08 ～ W44 站位 3 ～ 52
W56 ～ W104 站位 5 ～ 50
48SYS-0503
48SYS-0504
