13.7.5 返回后的检查
从错误中恢复后，请进行以下检查。
出错的供料器、出错时相邻的供料器
机器 （基座缓存站）
检查位置 内容
供料器各部分 请确认供料器没有弯曲并且可以顺利插入站位。
检查位置 内容
轨道 请确认轨道或皮带上没有异物。有异物时请取出。
皮带
48SYS-0750
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
555
智能加载车

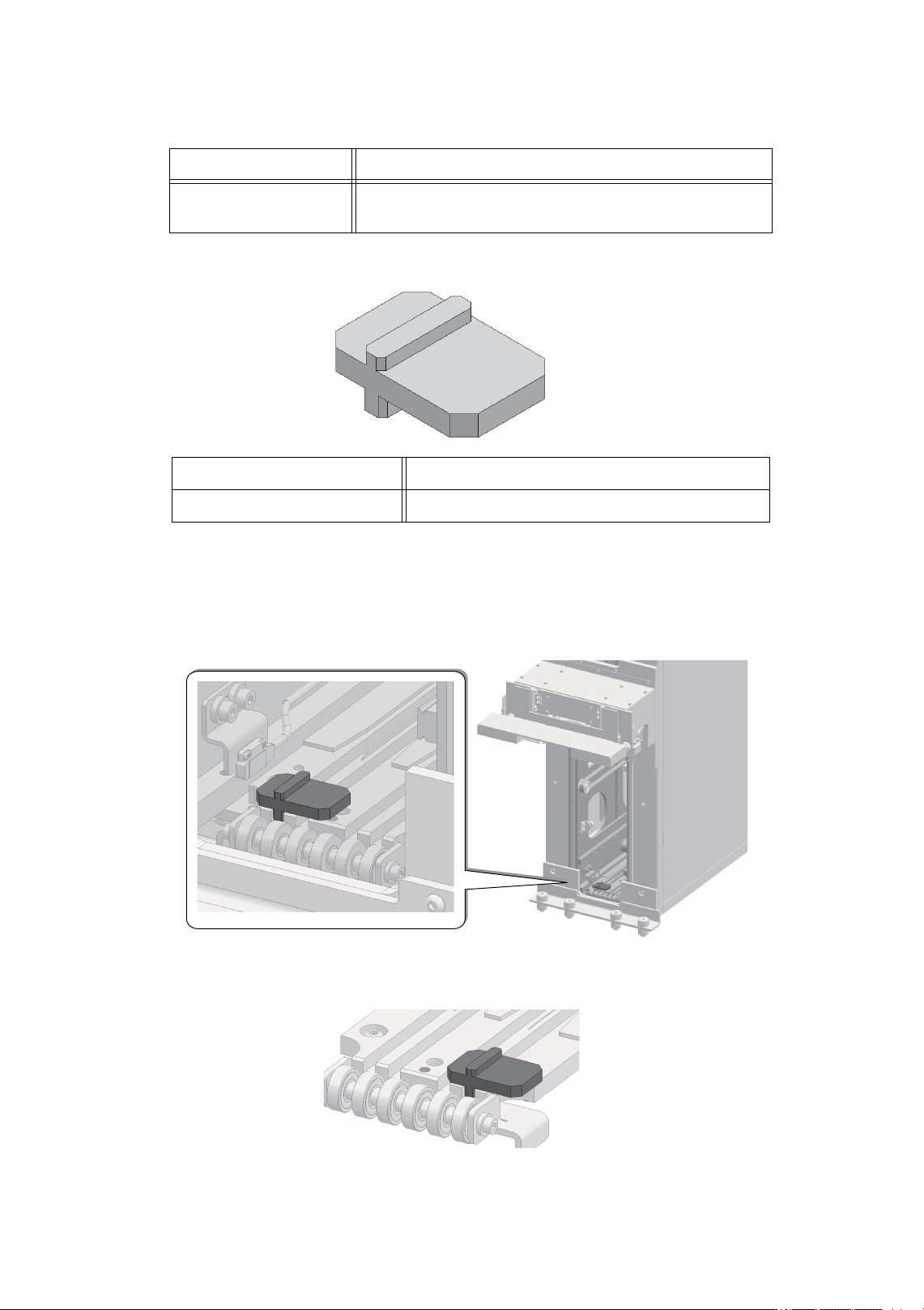

夹紧部分的检查作业使用以下治具。
检查步骤
1. 请将块治具安放在供料器箱下方托架上。
• 上图是检查 Y2 轴的夹紧部时的安放位置。检查 Y1 轴的夹紧部时，请将块治具安放在 Y1 轴侧的托架
上。
检查位置 内容
夹紧部分 请确认叉子处于正确位置。还请确认在恢复作业中没有
弄弯叉子。
图号 品名
2MHELJ043300 块治具
48SYS-0751
48SYS-0752
48SYS-0754
13. 问题解答 SYS-NXTR-015S0
556 NXTR 系统手册
2. 请移动夹紧器直到顶住块治具。
3. 请松开固定叉子的 2 个螺丝后，一边将治具顶住外侧一边将叉子向下压到底。然后拧紧固定螺丝。
以上完成叉子的位置确认。如果叉子弯曲，请进行更换。
48SYS-0753
48SYS-0755
