3. 生产的准备 SYS-NXTR-015S0 156 NXTR 系统手册 3. 显示出插入模组的向导。请在插入模组前完成其他换线作业 。 4. 请握紧手柄并平缓地将模组向前推。 48SYS-0034 48SYS-0284b 48SYS-0026
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
155
• 难以单手进行工作头的拆除或安装作业时，请用另一只手托住工作头。请避免强行操作而导致手受
伤或导致工作头碰撞机器的事故。

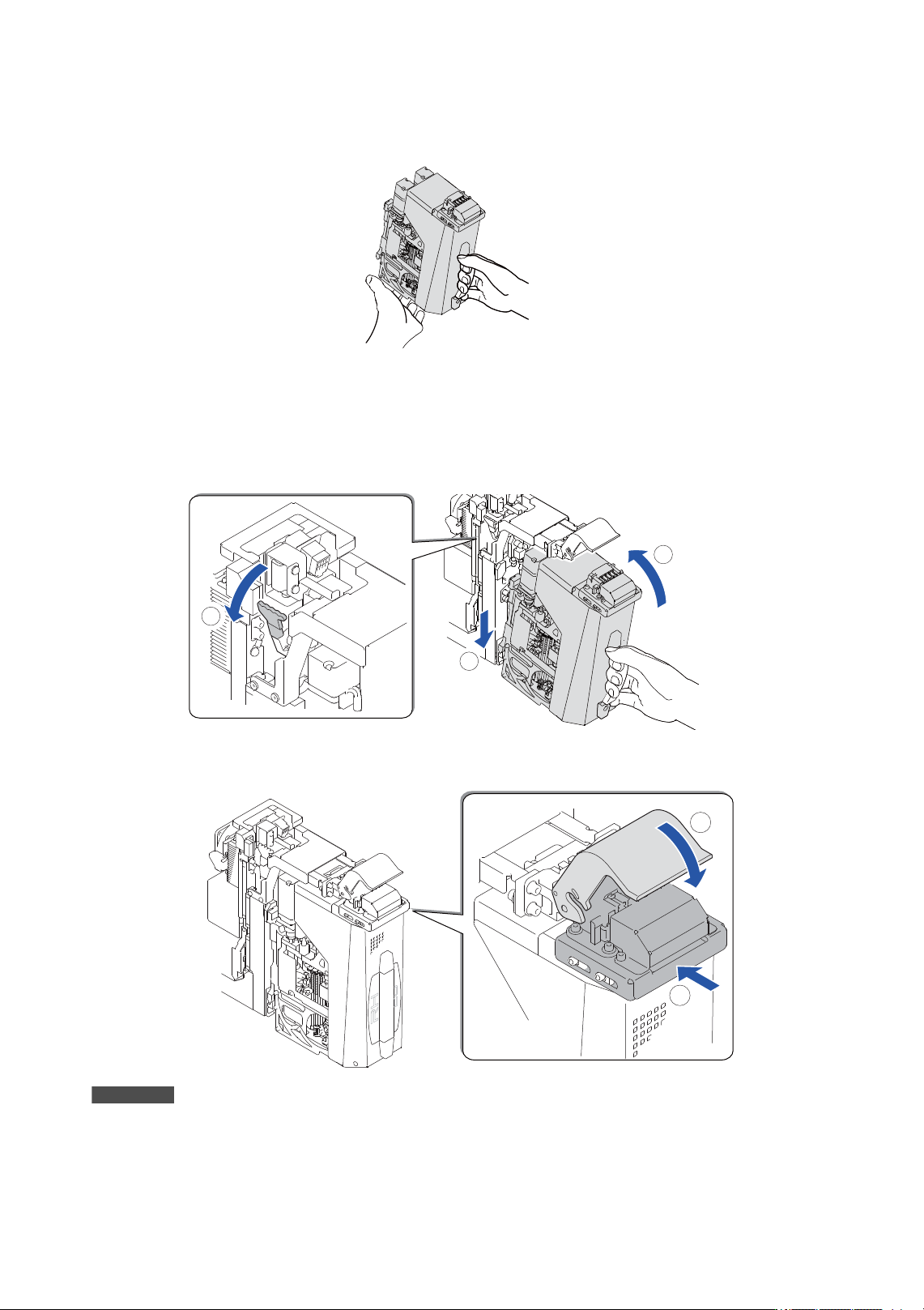

操作步骤
1. 将工作头的夹紧固定部位挂到 X 轴机械手的托架上。请打开锁柄并向前推工作头的上部。
2. 将插头连接到原来的位置。
备注
请将向外拉出的橡胶手柄恢复原状。如果在手柄拉出的状态下运转机器，则有可能造成机器内部的干扰或损坏。
48SYS-0124
48SYS-0032
3
1
2
48SYS-0033
1
2
3. 生产的准备 SYS-NXTR-015S0
156 NXTR 系统手册

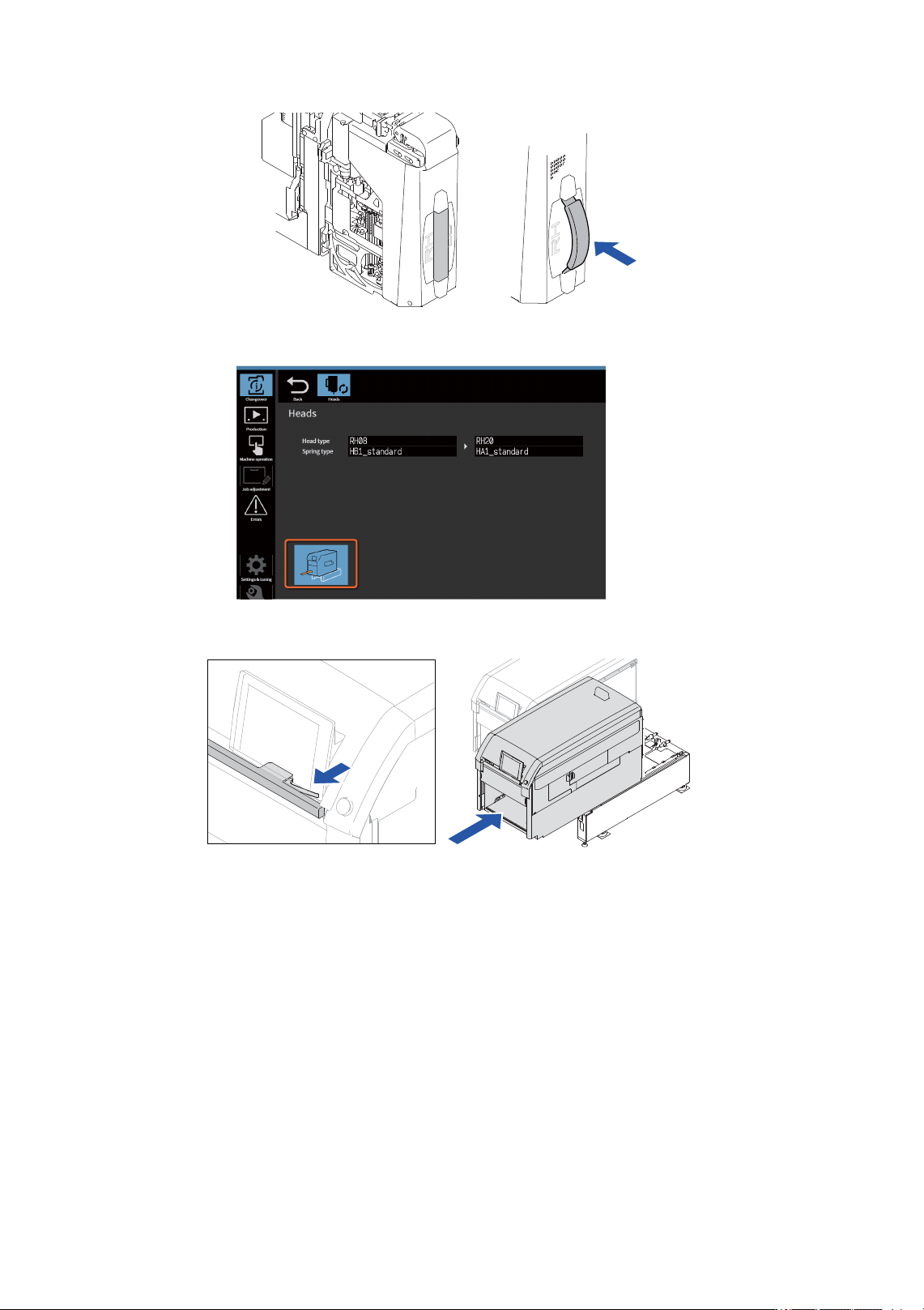

3. 显示出插入模组的向导。请在插入模组前完成其他换线作业。
4. 请握紧手柄并平缓地将模组向前推。
48SYS-0034
48SYS-0284b
48SYS-0026
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
157
3.4 吸嘴的安装
将 Job 所指定的吸嘴安装到吸嘴置放台上。

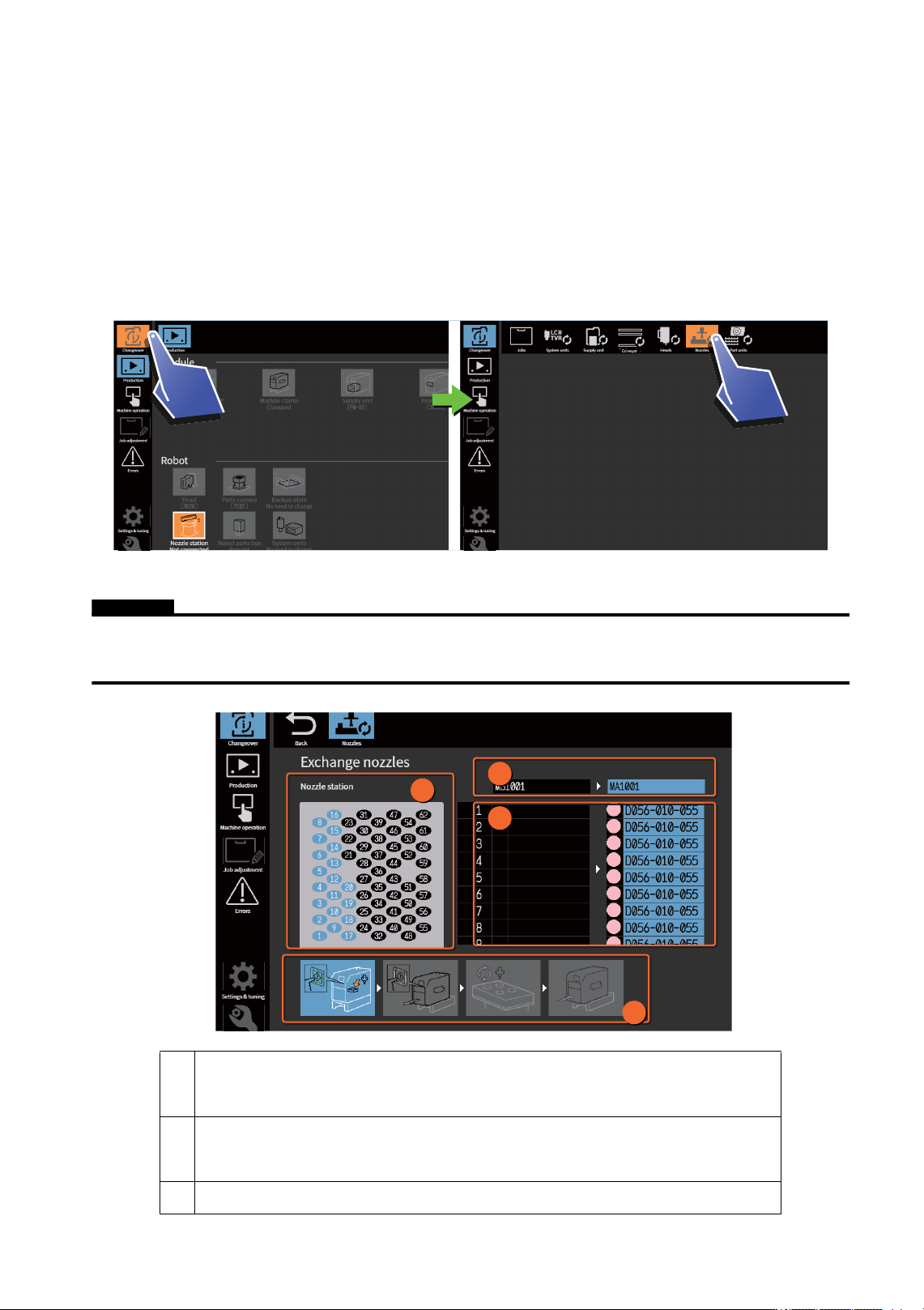

3.4.1 吸嘴的换线指示
如果模组内搭载的吸嘴与 Job 指定的工作头不一致，则换线图标显示为橙色。
请选择 [ 换线 ]-[ 吸嘴 ]。也可以直接点击吸嘴更换向导的图标。
显示吸嘴的更换指示。
注意
使用 RH02 工作头时，将以可同时更换两个吸嘴的配置显示。因此，如果实际的吸嘴配置与显示的配置不同，即使吸嘴类型正确，也
可能会被当做更换对象并显示为蓝色。请务必按照吸嘴向导界面中显示的配置安装吸嘴。否则，实际的周期时间与 Job 计算的周期时
间可能会不一致。
1 吸嘴置放台的更换向导。
显示 Job 所指定吸嘴置放台的识别号。
2 吸嘴的搭载状态。椭圆形表示吸嘴置放台的存放格。
蓝色存放格内需要填装生产中使用的吸嘴。黑色的存放格内填装治具吸嘴。
3 吸嘴列表。吸嘴种类显示识别色以及名称。用手指滑动界面便可滚动列表。
48SYS-0130d
48SYS-0160c
1
2
3
4
