SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
107

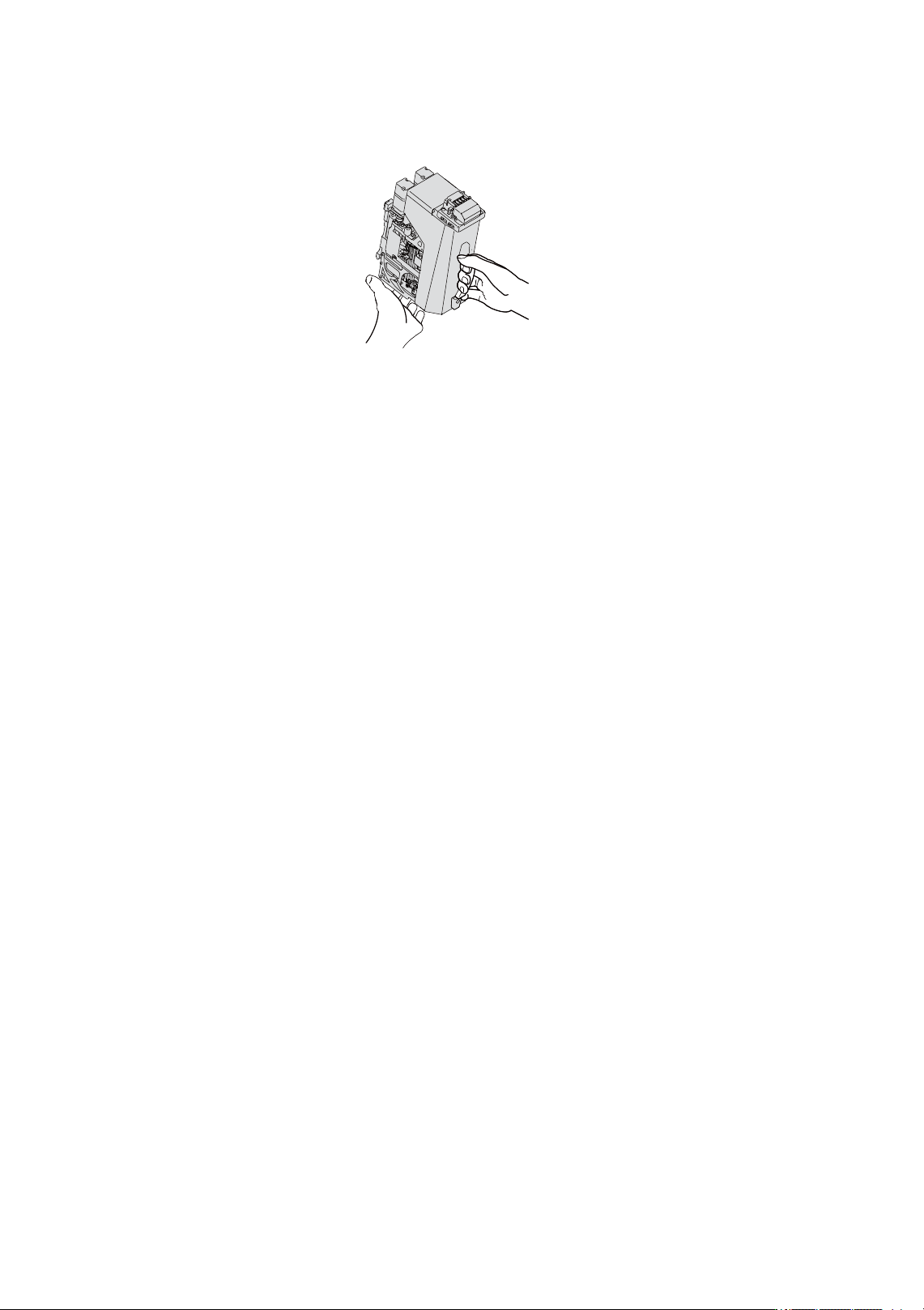

• 难以单手进行工作头的拆除或安装作业时，请用另一只手托住工作头。请避免强行操作而导致手受
伤或导致工作头碰撞机器的事故。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
48SYS-0124
2. 基本操作 SYS-NXTR-015S0
108 NXTR 系统手册
2.9.2 如何拆除工作头
请停止机器运转并执行以下操作。
1. 机器正在运转时，请先停止机器运转。
2. 请选择 [ 机器操作 ]-[ 更换 ]-[ 工作头 ]。
3. 请点击 [START] 按钮。贴装工作头移动到更换位置。
4. 请点击 [START] 按钮。模组被松开。
• 搭载料盘单元的模组上显示取出料盘单元的向导。请点击 [START] 按键取出料盘单元，然后松开模
组。
48SYS-0203c
48SYS-0202c
48SYS-0201c
48SYS-0154
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
109
5. 请握紧锁柄并平缓地将模组向外拉出。
6. 显示贴装工作头的更换指示。
7. 请拔出插头。
48SYS-0025
48SYS-0133c
48SYS-0029
1
2
