13. 问题解答 SYS-NXTR-015S0 550 NXTR 系统手册 步骤 1. 拆除智能加载车两侧的侧盖。 a. 请拆除模组侧的 3 个螺丝，并 松开操作面板侧的 3 个螺丝。 b. 请在 将侧盖滑向模组侧的同时将其拆除 。 2. 请沿箭头方向拉动 Y 轴的皮带，将供料器移向供料器箱 侧。 • 上面皮带：Y2 轴 • 下面皮带：Y1 轴 3. 请确认对象供料器已安装在供料器箱中。 • 如果对象供料器未正确安装在 供料器箱中，则将…
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
549
13.7.4 不可以接触错误停止的供料器时
请按照以下步骤进行作业。
Ჰ㜳ࣖ䖳䖜Ⲻ㴸呙ಞ呙ଃڒ↘Ҽϋ
ሼבᯏಞ〱ޛבᯏಞжם
ᱥ㜳ᇂᡆሼሯ䊗בᯏಞᆿ㻻൞בᯏಞѣⲺ֒ѐϋ
ࣞⳤᑜ〱ࣞሯ䊗בᯏಞθᒬሼެ᭬ᆎ൞
Ჰ㜳ࣖ䖳䖜жם
〱ࣞࡦ㴸呙ಞ呙ଃڒ↘
Ӂݾ࠰〱ࣞࢃᯯ䱺䘇Ⲻבᯏಞ
ሼᲰ㜳ࣖ䖳䖜〱ࡦެԌㄏփࢃ
൞ᬃ֒⮂䶘рᶴᔶሯ䊗בᯏಞⲺ㍝ಞ
ᇂᡆ֒ѐ
<HV
1R
1R
<HV
䲚Ჰ㜳ࣖ䖳䖜Ⲻᐜםⴌ
ࣞⳤᑜθሼሯ䊗בᯏಞ〱ޛבᯏಞжם
ᆿ㻻Ჰ㜳ࣖ䖳䖜Ⲻᐜםⴌ
൞ᬃ֒⮂䶘рᶴᔶሯ䊗בᯏಞⲺ㍝ಞ
ሼᲰ㜳ࣖ䖳䖜Ⲻ㍝ಞ᧞ޛᲰ㜳ࣖ䖳䖜жם
ࡦ㴸呙ಞ呙ଃڒ↘Ⱦ
13. 问题解答 SYS-NXTR-015S0
550 NXTR 系统手册
步骤
1. 拆除智能加载车两侧的侧盖。
a. 请拆除模组侧的 3 个螺丝，并松开操作面板侧的 3 个螺丝。
b. 请在将侧盖滑向模组侧的同时将其拆除。
2. 请沿箭头方向拉动 Y 轴的皮带，将供料器移向供料器箱侧。
• 上面皮带：Y2 轴
• 下面皮带：Y1 轴
3. 请确认对象供料器已安装在供料器箱中。
• 如果对象供料器未正确安装在供料器箱中，则将其安装在智能加载车中。请从步骤 7 继续作业。
48MEC-0182
48SYS-0746
Y2
Y1
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
551

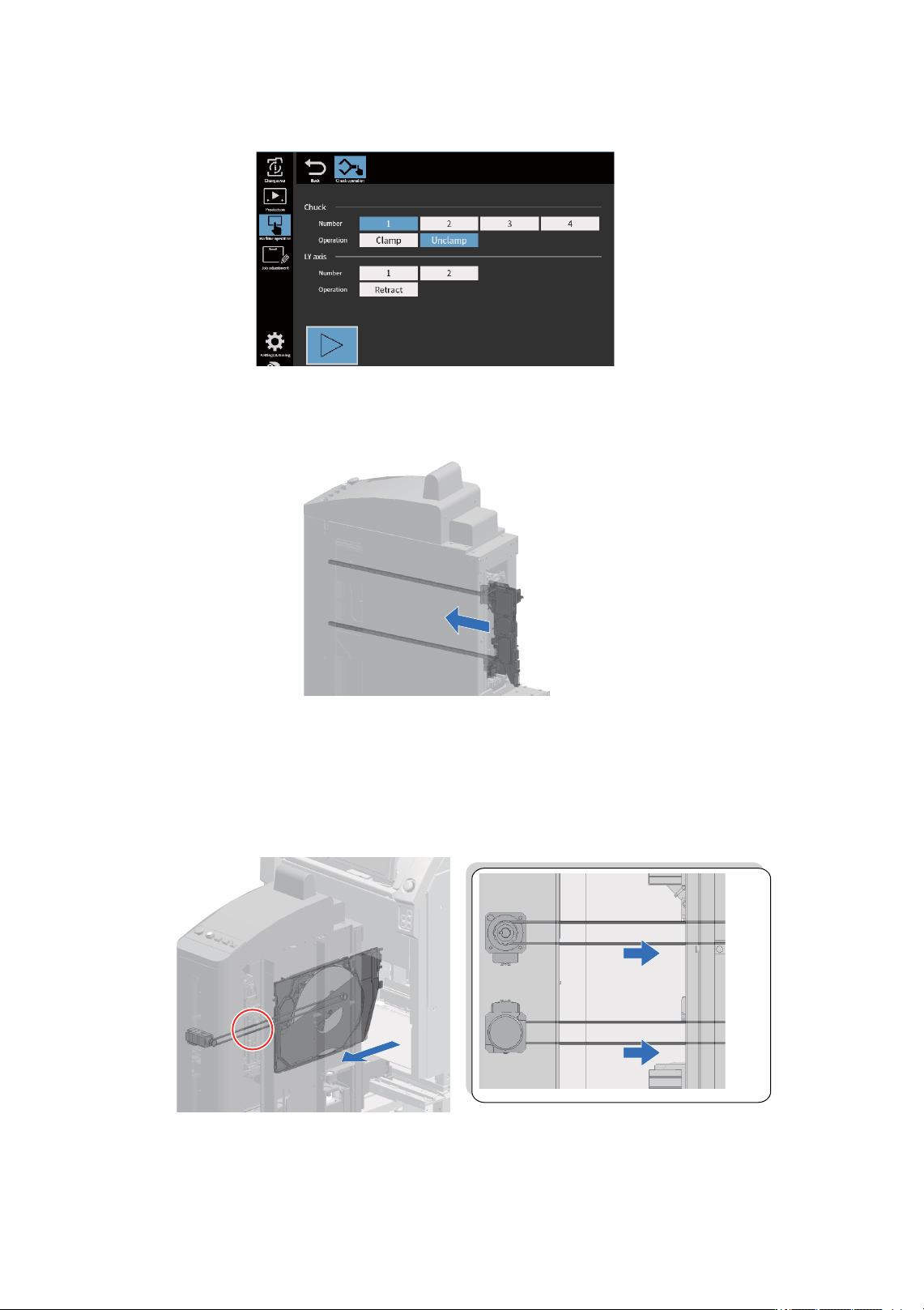

4. 请在操作界面上松开错误停止的供料器的夹紧器。
• 界面操作的详细内容请参考 《NXTR 系统手册》的 “5. 机器操作的各种指令 ”。
5. 请将夹紧器推入智能加载车，直到蜂鸣器鸣响停止。
6. 请安装拆除的盖板。请进行返回后的检查作业。
如果在步骤 3. 中无法在供料器箱中安装对象供料器，请继续进行以下作业。
7. 请沿箭头方向拉动 Y 轴的皮带，将供料器移向智能加载车一侧。
• 上面皮带：Y2 轴
• 下面皮带：Y1 轴
48SYS-0740
48SYS-0743
48SYS-0747
Y2
Y1
