SYS-NXTR-015S0 8. 功能设置、调整的各 指令 NXTR 系统手册 407 4. 请点击 [ START] 按钮。 5. 请确认搬运轨道上的电路板已被夹紧。 48SYS-0404b
8. 功能设置、调整的各指令 SYS-NXTR-015S0
406 NXTR 系统手册

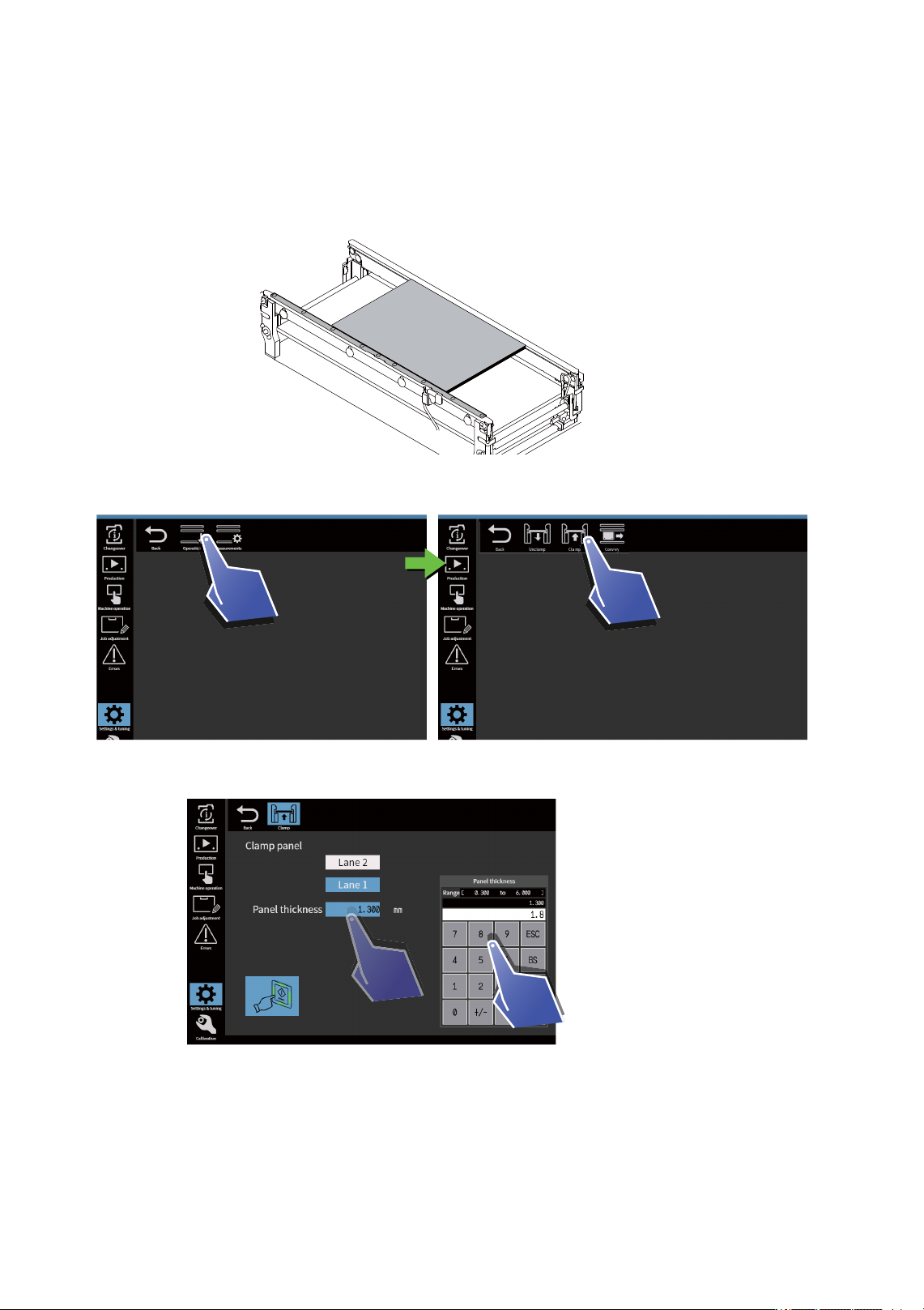

8.5.3 夹紧
请在确认搬运轨道上电路板的夹紧动作时执行此指令。
1. 请阻止搬运轨道上的电路板继续移动。
2. 请点击 [ 搬运轨道操作 ]-[ 夹紧 ]。
3. 请输入电路板的厚度。
48SYS-0647
48SYS-0403d
48SYS-0440b
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
407

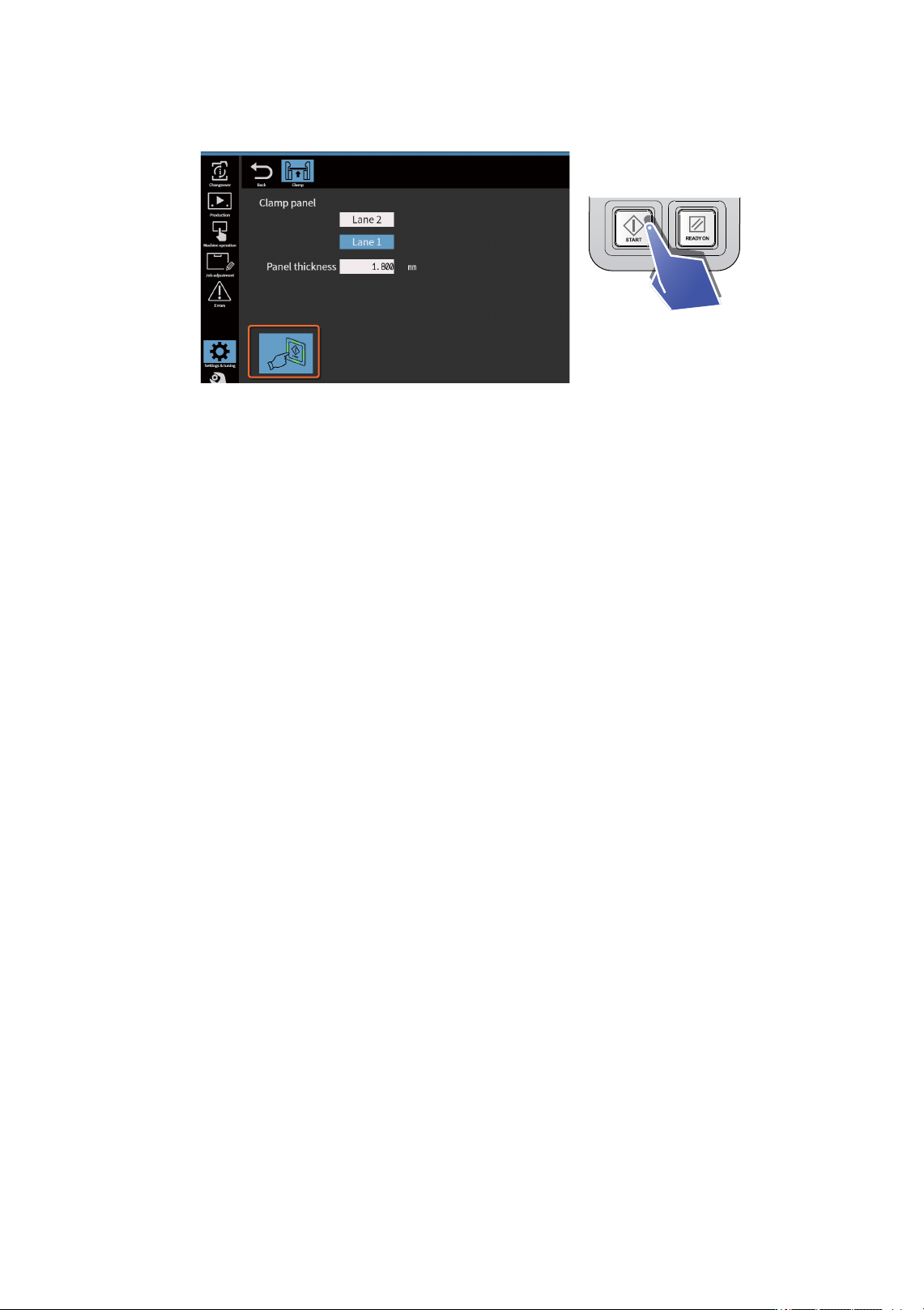

4. 请点击 [START] 按钮。
5. 请确认搬运轨道上的电路板已被夹紧。
48SYS-0404b
8. 功能设置、调整的各指令 SYS-NXTR-015S0
408 NXTR 系统手册
8.5.4 搬运
如果要移动搬运轨道上的电路板，则请执行指令。电路板堵在机器手之间时，可以在不将手伸入机器内部
的情况下移动电路板。
1. 请点击 [ 搬运轨道操作 ]-[ 搬运 ]。
2. 请选择通道并输入电路板的移动距离。
3. 请按下 [START] 按钮。
48SYS-0825
48SYS-0826
