7.2 调整 Job 菜单内的项目

菜单的显示方法请参考 “2.2.3 如何切换界面 ”。

指令名称功能

跳过进行子电路板跳过、料站跳过、吸嘴头跳过的设置。

Job 编辑进行元件的影像处理、贴装相关的数据编辑以及定位点数据的编辑。

确认使用在生产中用的电路板，确认在 Job 中设定的元件的贴装位置和朝向。

返工在返工时需重新贴装的话，可以只重新贴装指定的顺序。

履历用于确认在机上编辑中编辑的 Job 的变更履历。

48SYS-0448d

SYS-NXTR-015S0 7. 调整 Job 的各指令

NXTR 系统手册

391

7.3 [ 跳过 ] 指令

跳过从特定的供料器取料或者跳过向电路板上子板贴装的指令。

7.3.1 概要

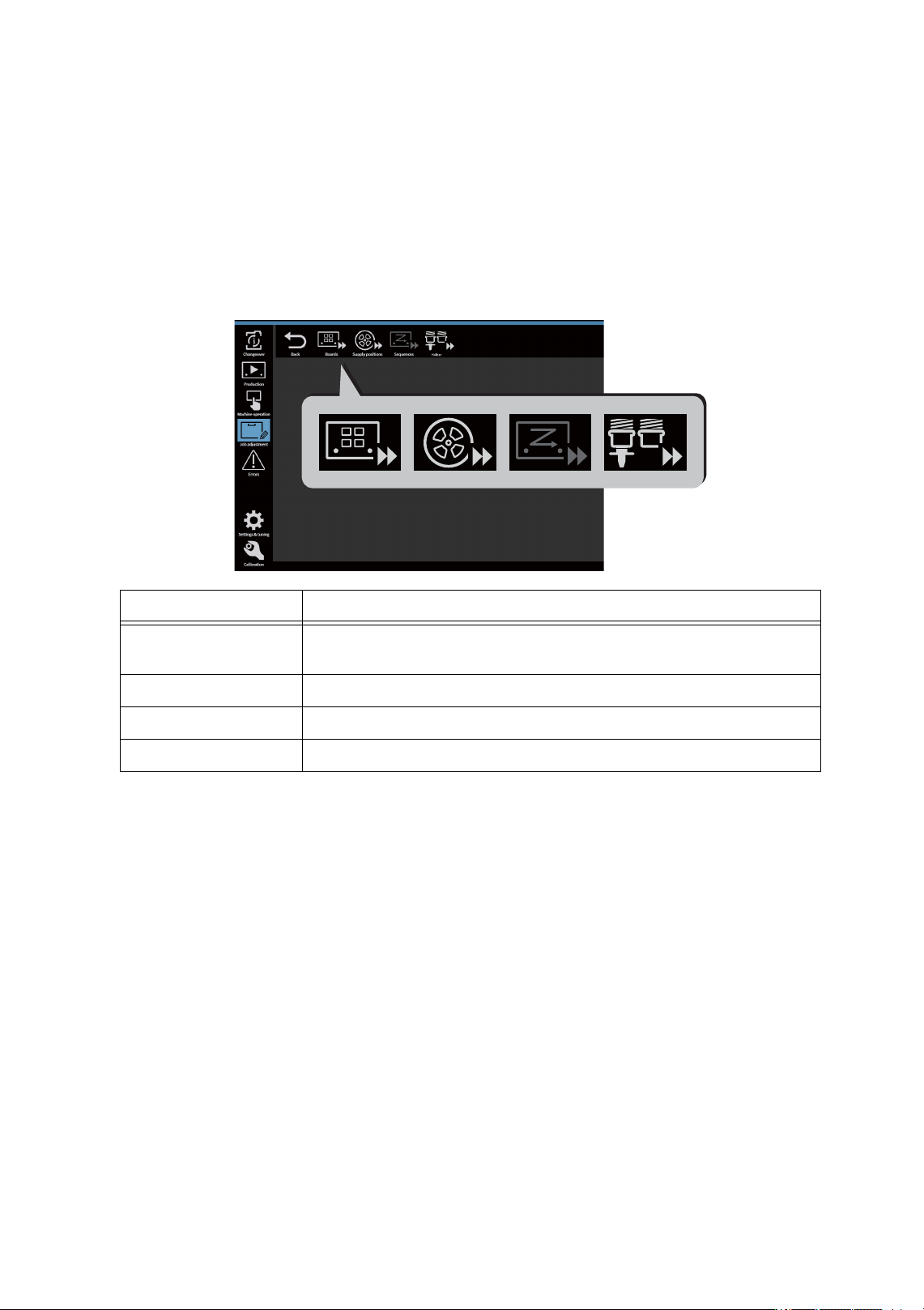

选择跳过后，显示出以下的子菜单。

此处的设置将反映到操作模组的 Job 内。

关于各指令的实行，操作方法，请参照「NXTR 操作应用手册」的「2. 有关机器的功能」、「9. 提高品质

的相关功能」和「11.Job 的机上编辑功能」。

指令名称功能

子电路板跳过电路板上的不良子板以及不用贴装的子板。试生产时，通过跳过

设置可只贴 1 块子板。

站位跳过试产时不贴装的元件。

顺序当前不支持。

吸嘴杆在生产中的工作头中，设置跳过频繁发生错误的吸嘴头。

48SYS-0499b

7. 调整 Job 的各指令 SYS-NXTR-015S0

392 NXTR 系统手册

7.3.2 跳过设置后的操作界面

子板跳过

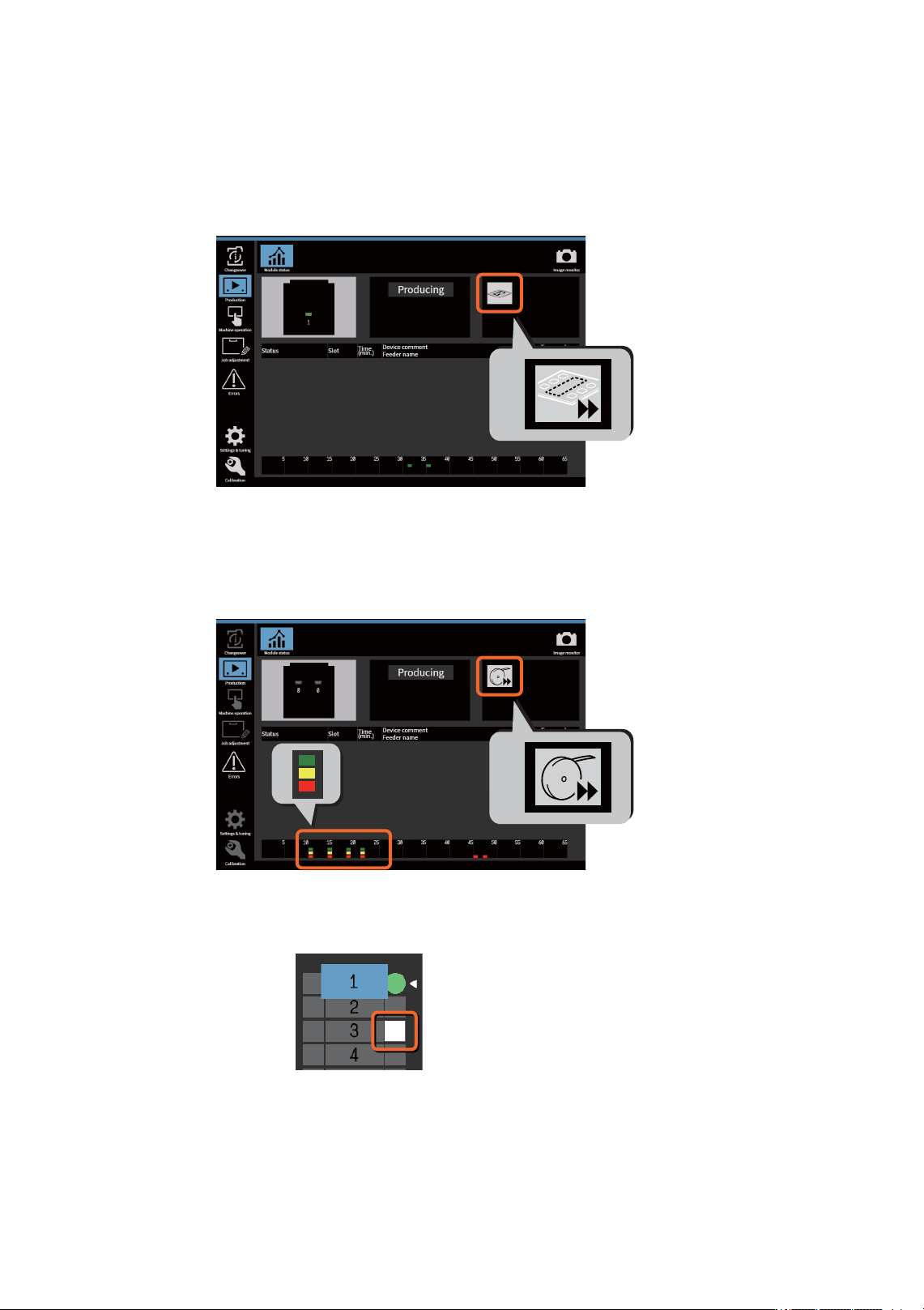

设置为子板跳过模组，生产时操作界面内显示代表子板跳过的图标。

站位跳过

设为站位跳过的模组，生产时操作界面内显示代表站位跳过的图标。

显示为绿色、黄色、红色 3 种颜色的站位上搭载的是被指定为跳过的供料器。

另外，指定为跳过的料盘所对应的站位显示为白色。

48SYS-0500a

48SYS-0501a
