2. 基本操作 SYS-NXTR-015S0
94 NXTR 系统手册
2.6.2 缓存站的状态栏显示
显示
缓存站的状态
红色 黄色 绿色 蓝色 粉色 浅蓝色
- - - - - - 正在启动。
亮灯 - - - - - 版本升级处理错误。
- - - - - 亮灯 完成版本升级。
- - - - - 闪烁 正在升级处理。
- - - - 闪烁 - 与 LCU 的通信故障。
闪烁 - - - - - 发生异常。( 机器停止生产，或者即将停止生产 )
- 闪烁 - - - - 正在更换供料器箱，或者未连接供料器箱。
正在保存日志。
- - 亮灯 - - - 正在运转。( 智能加载车移动范围内存在的缓存站 )
- - - 亮灯 - - 正在运转。( 智能加载车移动范围外存在的缓存站 )
48SYS-0093
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
95
2.7 电路板生产数量的清除
开始生产后，操作上显示已完成生产的电路板数量。因为生产数量的管理等原因清除显示内容时，请执行
本小节内说明的操作。
2.7.1 注意事项
• 被清除的只有操作界面上的显示内容。无法清除生产信息与追溯情報信息。
2.7.2 操作方法
1. 请保证机器已停止运转。
2. 请选择 [ 机器操作 ]-[ 日常操作 ]-[ 清除生产数量 ]。
48SYS-0276b
48SYS-0277b
2. 基本操作 SYS-NXTR-015S0
96 NXTR 系统手册

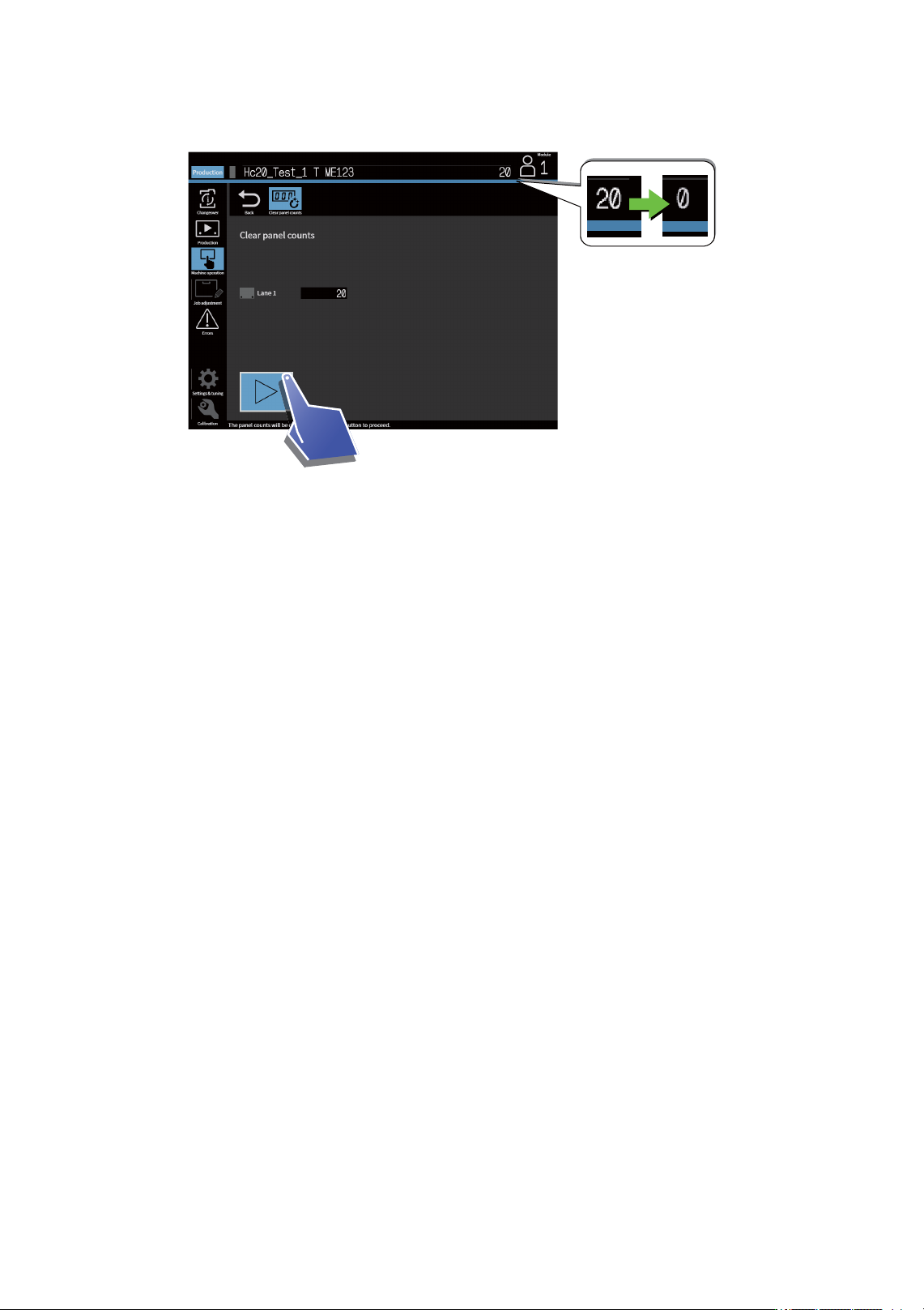

3. 请点击 [ 实行 ] 按键。生产数量变为 ”0”。
